特殊形状の刃をカスタマイズする際、刃先角度の図面仕様にはどのような落とし穴がありますか？

カスタマイズする際 カスタムブレード, 円形の刃、 または スリッターブレード刃先角度の指定は、最もミスが発生しやすく、その後の紛争の原因となる可能性が最も高い工程です。一見明確な「30度」でも、メーカーや技術者によって意味が全く異なる場合があります。長年にわたり特殊形状の刃物の注文を処理してきた経験に基づき、明柏機械工具科技有限公司は、図面上で刃先角度を指定する際の5つの主な落とし穴と、それらを回避する方法を概説します。

1. 落とし穴その1：方向を指定せずに角度だけを指定する

エッジ角度は、くさび角、すくい角、クリアランス角の3つの方向を含む3次元的な概念です。多くの図面では、どの角度かを指定せずに「エッジ角度30度」とだけ記載されています。

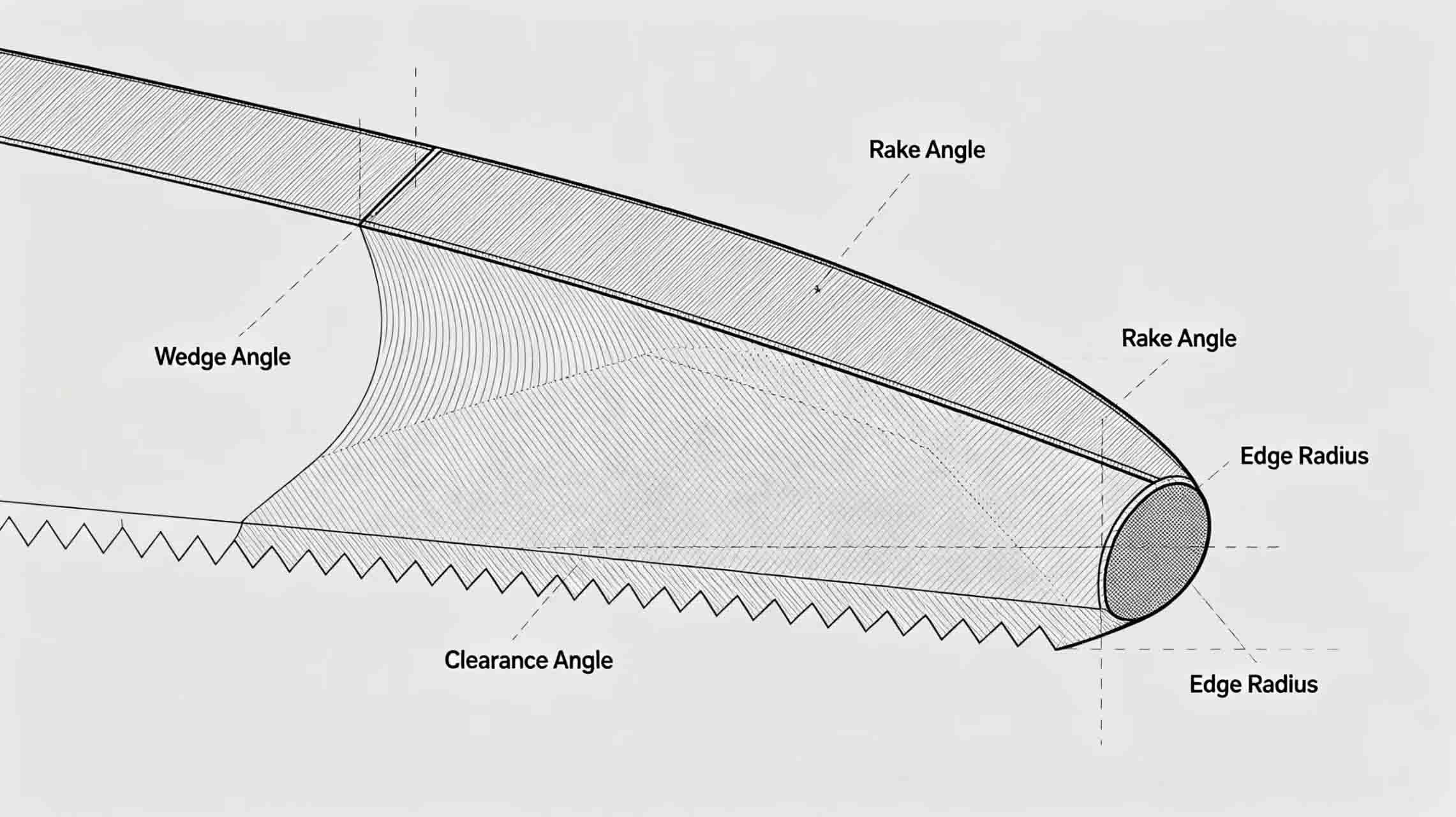

くさび角は、2つの刃先面間の角度であり、切れ味と強度のバランスを決定します。すくい角は、刃先面と垂直面間の角度であり、切りくずの流れ方向に影響を与えます。逃げ角は、刃先面と加工面間の角度であり、摩擦に影響を与えます。

正しい仕様拡大した局所断面図を描き、くさび角、すくい角、および逃げ角の値を明確に示してください。合金ブレードまたはステンレス鋼ブレードの場合、これら3つの角度はそれぞれ異なる機能を持つため、混同しないようにしてください。

2. 落とし穴その2：角度許容値を指定しないこと

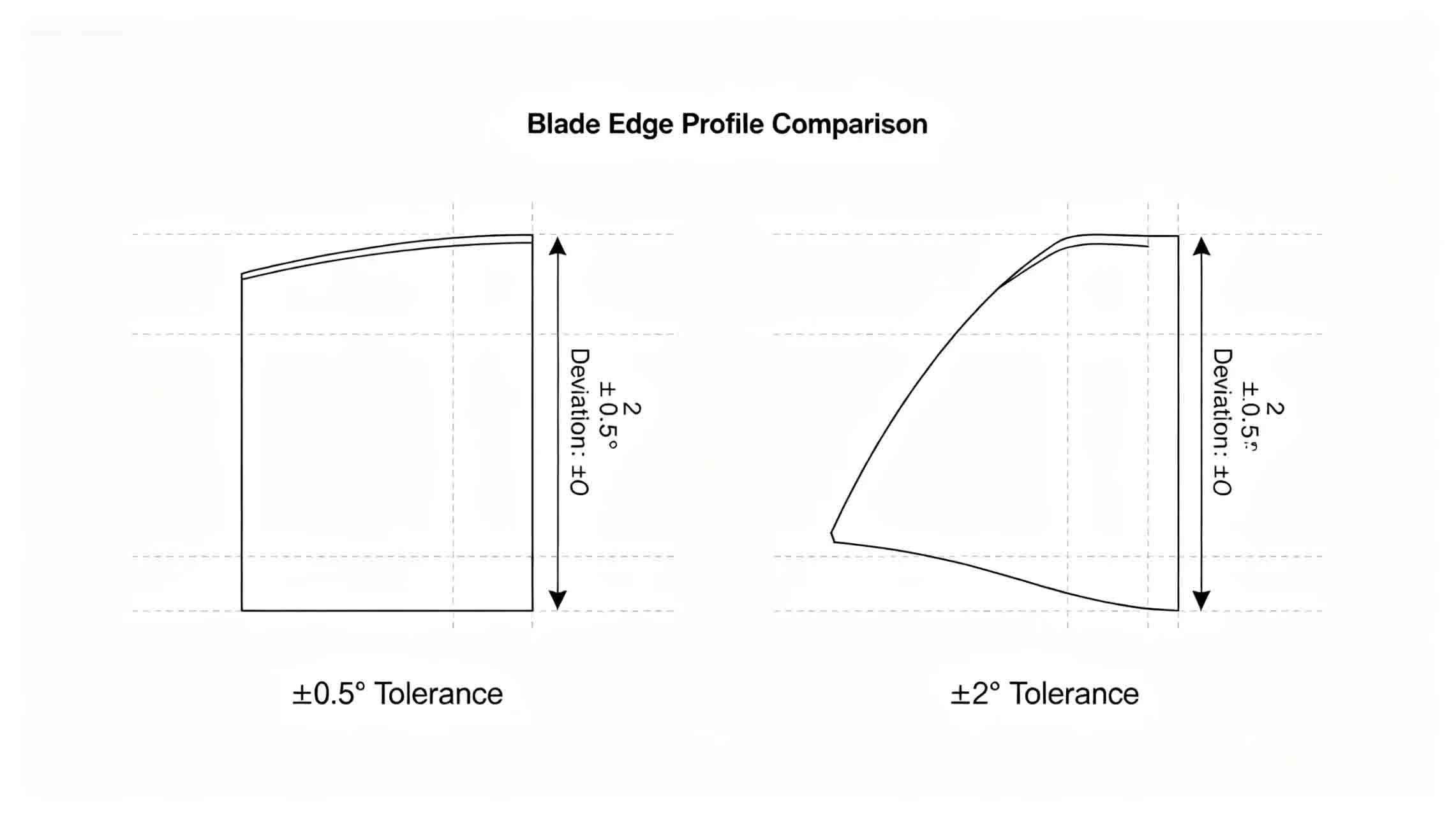

エッジ角度は絶対的な精度値ではなく、許容範囲が必要です。許容誤差が指定されていない場合、メーカーはプラスマイナス2度などの一般的な基準を使用しますが、これはお客様の実際のニーズを満たさない可能性があります。

結果: 想定していた25度のくさび角が、最終的に27度に研磨されてしまい、切削抵抗が大幅に増加する可能性があります。

正しい仕様角度許容値を明記してください。例えば、「くさび角度25度±0.5度」のように記述します。精密機械用ブレードの場合、±0.5度以内の許容値が推奨されます。

3．落とし穴その3：エッジ半径、または不動態化値を無視すること

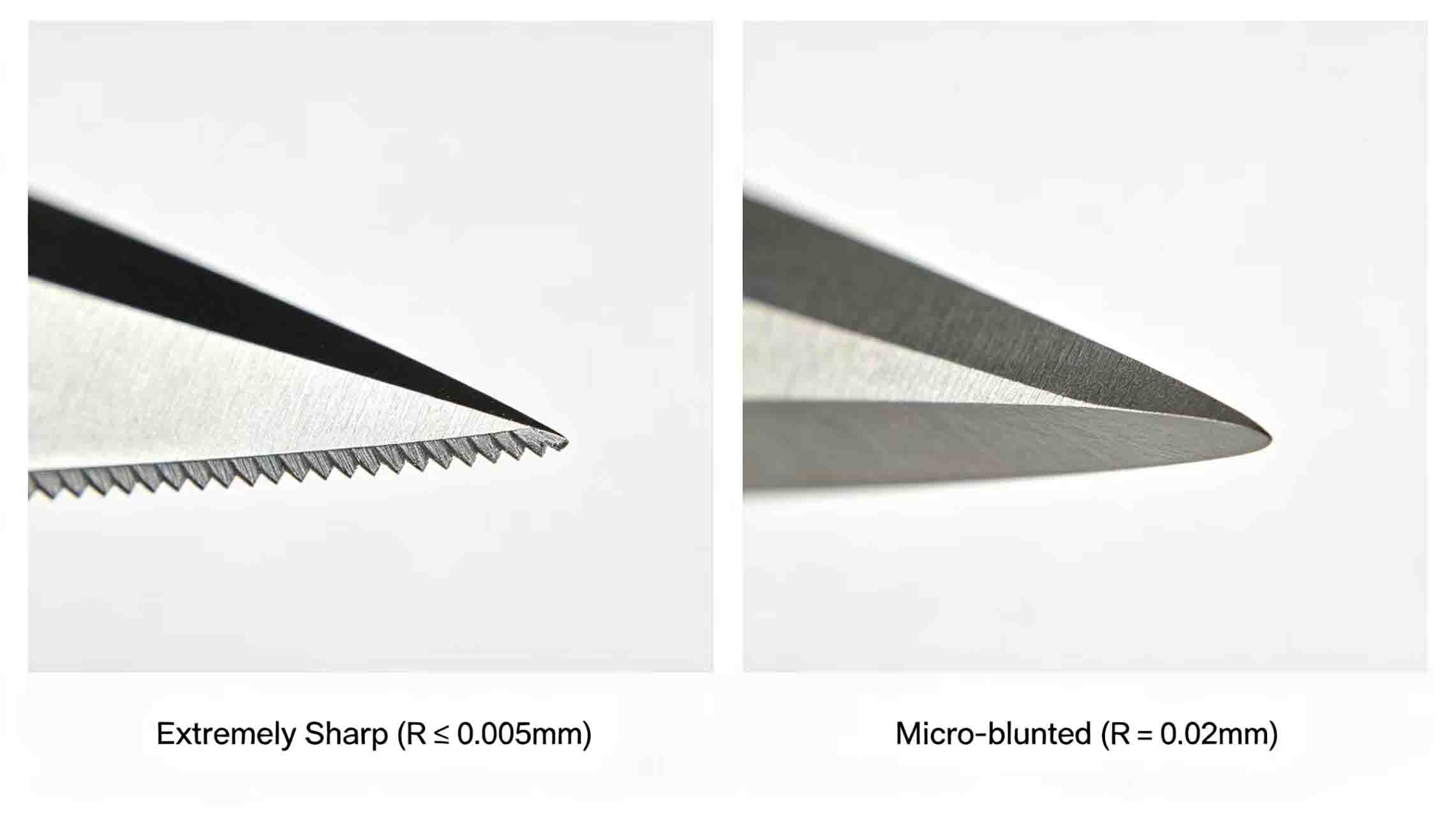

刃先角度は、2つの刃先面間の角度のみを表し、刃先先端の微細な形状を表すものではありません。同じ25度のくさび角でも、半径0.005ミリメートル以下の極めて鋭利な先端に研削することも、半径0.02ミリメートルの微細な不動態化処理を施すことも可能です。この2つの場合、切削性能と寿命は大きく異なります。

結果耐摩耗性に優れたマイクロパッシベーション処理された刃先を求めているのに、メーカーが製造する刃先は非常に鋭利で、頻繁に欠けてしまう。

正しい仕様: 図面に「エッジ半径 R」の仕様を追加します。 カスタムスリッターブレード 普通鋼を切断する場合、R値は0.01～0.02ミリメートルが適切である。

4. 落とし穴その4：エッジ上の測定位置を指定しないこと

特殊な形状の刃の場合、刃先の角度は刃の形状に沿って変化する可能性があります。「刃先角度30度」とだけ指定しても、メーカーは刃先の最高点、最低点、またはその他の特定の位置のいずれで測定すればよいかを判断できません。

結果完成した刃は、指定された角度を一点でのみ達成し、他の箇所では大きなずれが生じる可能性がある。

正しい仕様「エッジ角度は、プロファイルに沿った各点における法線断面のくさび角である」と明記してください。必要に応じて3Dモデルを提供してください。

5．落とし穴その5：初期刃角と再研磨後の角度を混同する

刃物は使用期間中に複数回研ぎ直す必要があります。研ぎ直しのたびに刃の角度が変わるかどうかは、刃の形状によって異なります。

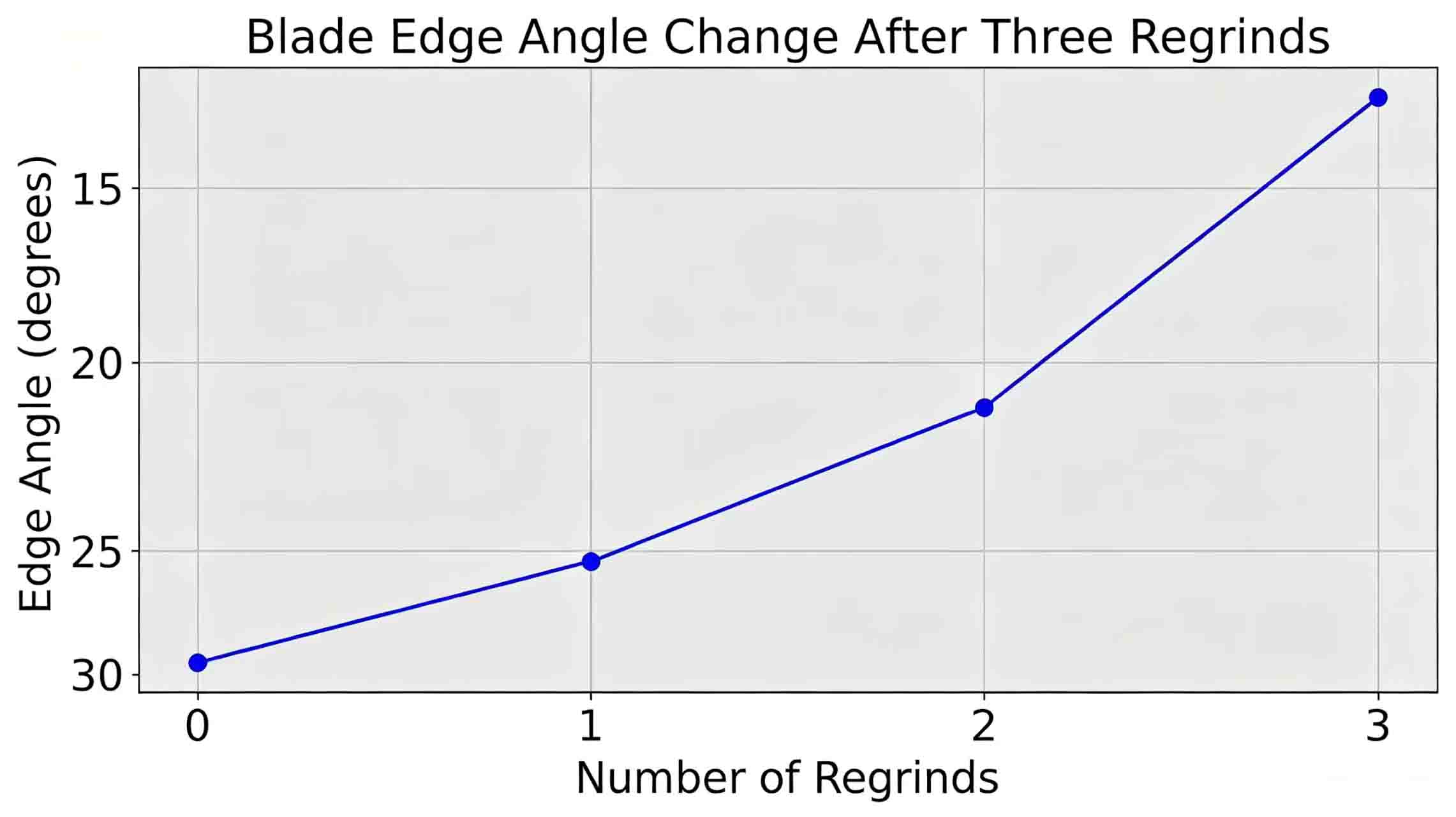

問題図面に初期角度のみが指定されている場合でも、刃が再研磨可能なタイプとして設計されている場合、再研磨後に角度が小さくなり、切断性能に影響が出る。

正しい仕様「この角度は初期状態におけるものであり、最大3回の再研磨後の角度変化はプラスマイナス1度を超えてはならない」と明確に記載してください。

6．これらの落とし穴を避けるには？

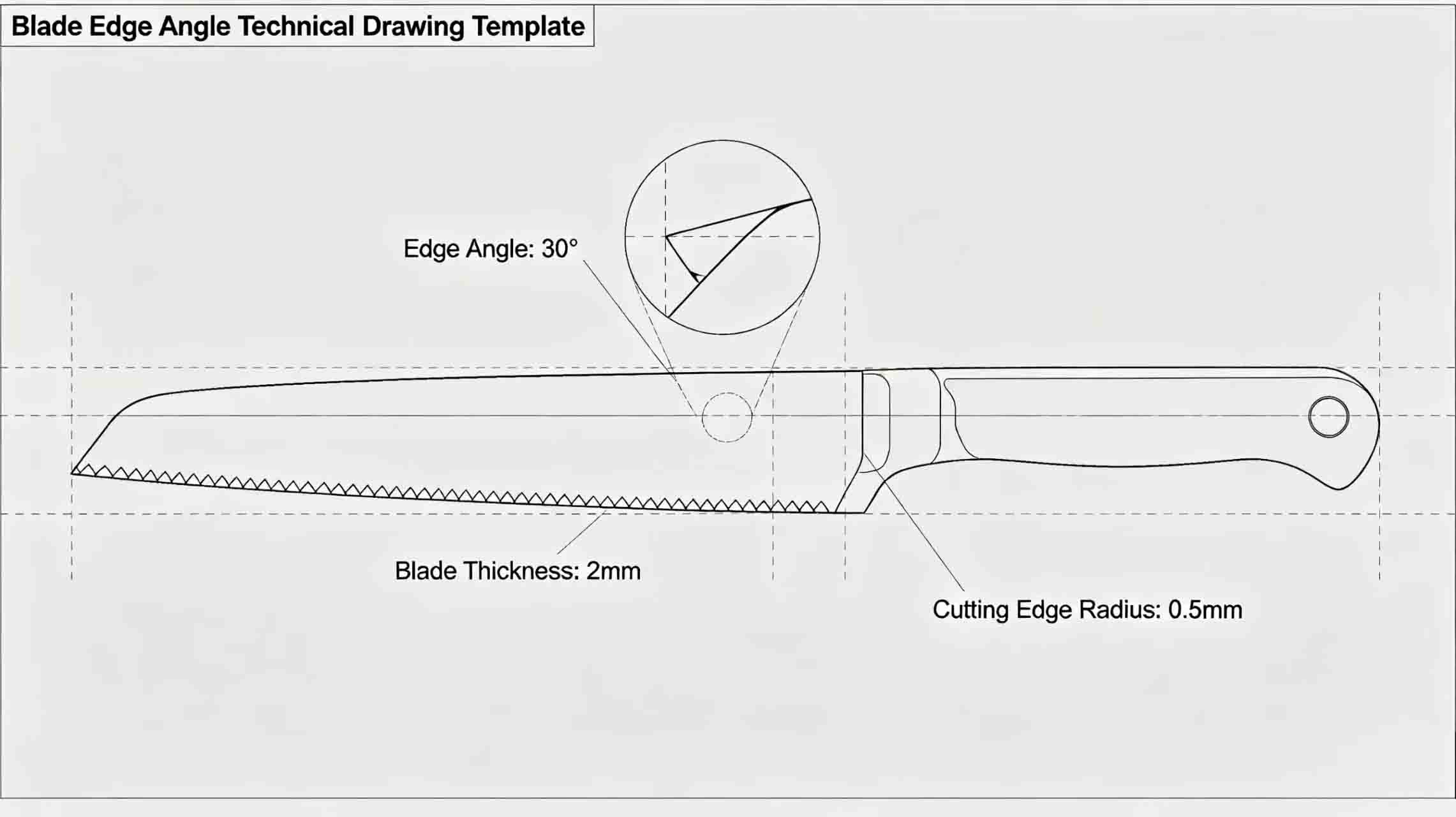

まず、断面図を作成してください。端部領域の拡大断面図を少なくとも1枚描き、すべての角度と半径を明記してください。

第二に、明白規格を参照してください。弊社では、エッジ角度を指定するための標準テンプレートをご用意しておりますので、そのテンプレートに従ってご記入ください。

第三に、試行サンプルを検討します。複雑な 特殊な形状 円形の刃角度の影響を確認するために、まずサンプルブレードを1枚作成することをお勧めします。

明百科事典の技術サポート

当社は図面レビューサービスを提供しています 特殊形状の刃スリッターブレード、メカニカルブレードなど。正式にご注文いただく前に、当社のエンジニアが角度仕様が完全かつ妥当であるかどうかを確認し、必要に応じて修正をご提案いたします。

結論

刃の性能を左右する最も重要な要素は刃角です。仕様が不明確な場合、不適切な刃が製造されたり、最悪の場合は廃棄処分となる可能性もあります。明柏機械工具科技有限公司では、ご注文前に10分ほどかけて弊社の技術チームと刃角の仕様詳細をご確認いただくことをお勧めします。こうした落とし穴を回避すれば、カスタマイズは初回から成功します。
