機械用ブレード材料 ― 9CrSi、Cr12MoV、SKD-11、どれが最も耐摩耗性に優れているか？

いつ 機械式ブレードのカスタマイズ材料の選択は、耐摩耗性、耐用年数、および総コストを直接左右します。9CrSi、Cr12MoV、およびSKD-11は、機械刃業界で最も一般的に使用されている3種類の工具鋼ですが、化学組成、熱処理硬度、および耐摩耗性は大きく異なります。明柏機械工具技術有限公司は、材料データと実際の使用事例を組み合わせ、これら3種類の機械刃材料の耐摩耗性を詳細に比較し、最適な選択ができるようサポートします。

1. 3種類の鋼材の材料配置

9CrSi — 低合金工具鋼

9CrSiは、クロムとシリコンを含む低合金工具鋼として広く用いられており、炭素含有量は0.85%～0.95%、クロム含有量は0.95%～1.25%です。焼入れ後の硬度は62HRC以上に達します。低速切削や中程度の耐摩耗性が求められる用途において、経済的な刃物材料として位置づけられています。利点は低価格で、総合的なコストパフォーマンスが高いことです。欠点は、比較的脆く、耐衝撃性が低いことです。

Cr12MoV — 高炭素高クロム冷間加工用ダイス鋼

Cr12MoVは、炭素含有量1.45%〜1.70%、クロム含有量11.0%〜12.5%の高炭素高クロムレデブライトダイス鋼で、モリブデンとバナジウムを添加して結晶粒を微細化しています。焼入れ後の硬度は60〜63HRCに達します。中～高級耐摩耗刃材として位置づけられ、耐摩耗性は低合金工具鋼の3〜4倍です。焼入れ性が良く、熱処理による変形が最小限に抑えられる、典型的な耐摩耗冷間加工ダイス鋼です。欠点は、9CrSiに比べて衝撃靭性が低いことです。

SKD-11 — JIS規格高耐摩耗冷間加工用ダイス鋼

SKD-11は、日本のJIS規格に準拠した高耐摩耗性汎用冷間加工用ダイス鋼で、炭素含有量1.40%～1.60%、クロム含有量11.0%～13.0%、モリブデン含有量0.80%～1.20%です。焼入れ後の硬度は60～62HRCに達し、特殊加工により62HRCを超えることも可能です。優れた耐摩耗性、微細で均一な炭化物粒子、高い靭性、低い割れ傾向といった特長を持ち、プレミアム耐摩耗刃材として位置づけられています。欠点は価格が最も高いことです。

2．3種類の材料の耐摩耗性の比較

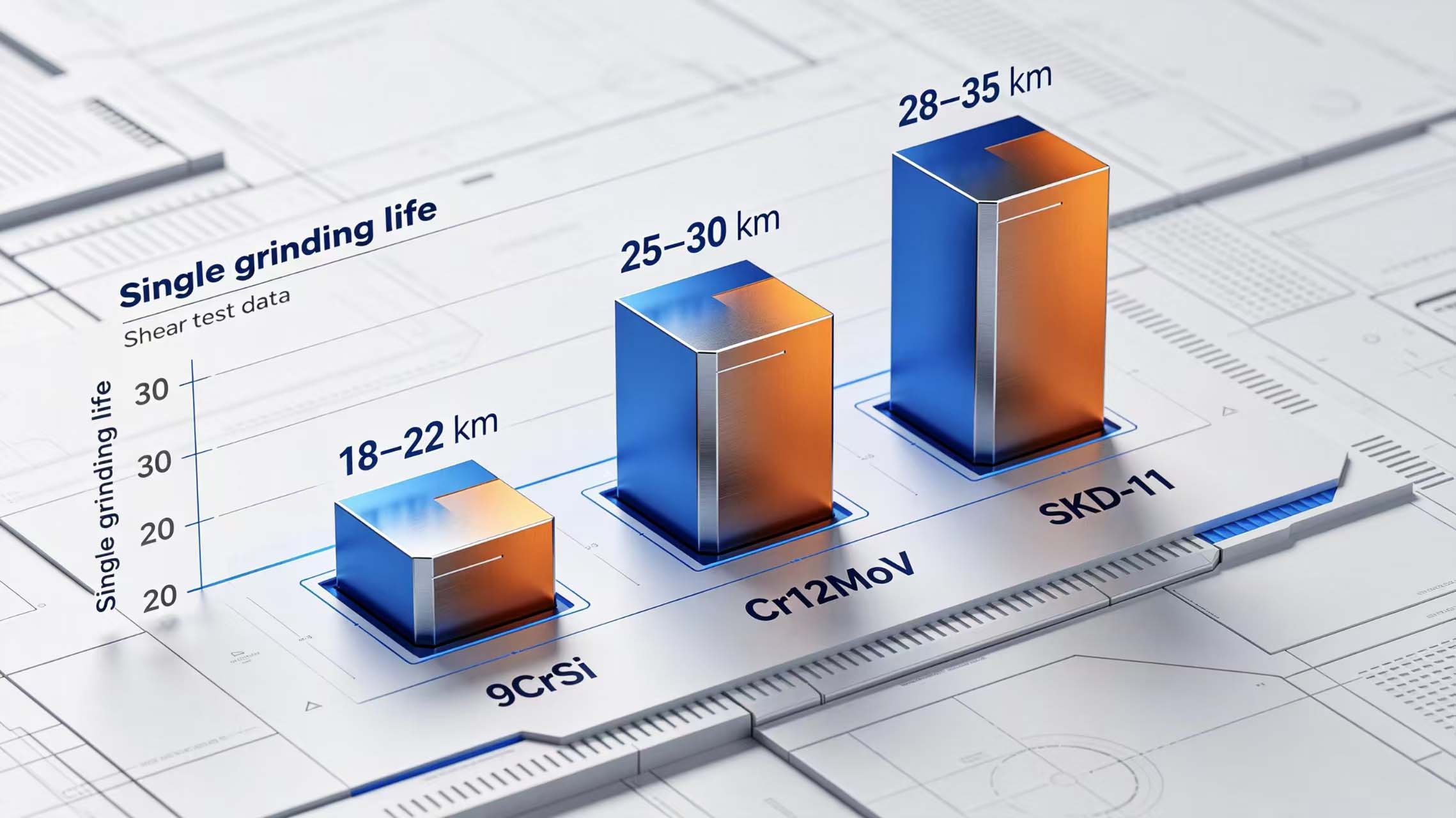

9CrSiブレード（一般炭素鋼用） 1回の研磨での寿命は約18～22kmです。 ステンレス鋼用Cr12MoVブレード せん断刃の1回の研磨寿命は約25～30kmです。 精密切断用SKD-11ブレード 1回の研磨寿命が最も長く、28～35kmに達し、9CrSiよりも約60～80%長い。

一部の情報源によると、SKD-11の耐摩耗性はCr12MoVの2～3倍であるとされているが、他の試験ではその差は約10～15%であることが示されている。

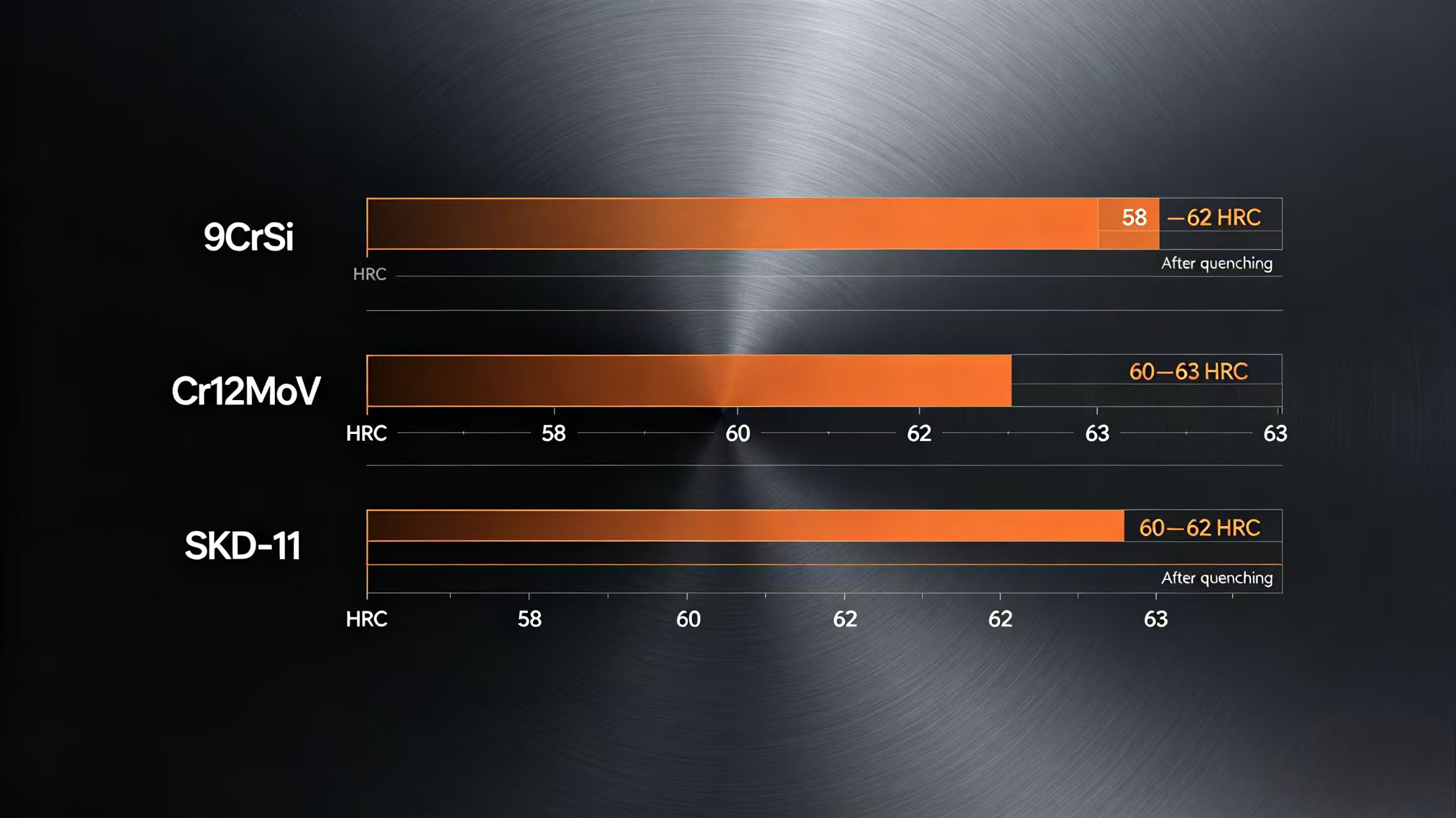

硬度に関しては、3つの材料すべてがHRC60以上に達する可能性があります。9CrSiは58～62HRC、Cr12MoVとSKD-11はともに60～63HRCに達します。硬度の差は小さいですが、Cr12MoVとSKD-11は長期間使用しても高い硬度をより良好に維持します。

衝撃靭性において、9CrSiは35～40J/cm²、SKD-11は30～35J/cm²、Cr12MoVは25～30J/cm²を達成している。9CrSiは最も高い靭性値を示すものの、実際には脆性が高く、不均一な衝撃条件下では欠けやすい。

さらに、Cr12MoVやSKD-11などの高品質材料を使用した刃は、9CrSiなどの一般的な材料を使用した刃よりも2～5倍長持ちします。軟鋼を切断する場合、9CrSi刃は通常80万～100万回の切断に耐えますが、Cr12MoV/SKD-11刃は200万～300万回の切断に耐えることができます。

3．さまざまな作業条件における材料選定に関する推奨事項

9CrSi — コストパフォーマンスに優れ、一般的な炭素鋼や軟質材料に適しています。

9CrSiは、低変形、中程度の耐摩耗性、低速切削を必要とする工具に適しています。普通炭素鋼、ゴム、繊維、紙、その他の軟質材料のせん断に最適です。せん断刃の中では、 炭素鋼切断用9CrSi コストパフォーマンスに優れています。しかし、脆く耐衝撃性が低いため、厚板や高衝撃条件下には適していません。

Cr12MoV — 耐摩耗性向上、ステンレス鋼および中硬度材料に適しています

Cr12MoVはステンレス鋼板の切断に適しており、耐摩耗性は9CrSiよりも40%優れています。薄板金属、硬質プラスチック、廃ゴムの切断に最適です。また、過酷な条件下での複雑な冷間プレス金型や工具にも適しています。 ステンレス鋼用Cr12MoV 手頃な価格と優れた靭性を兼ね備えています。ただし、硬度が高すぎると（HRC63以上）、耐摩耗性は向上するものの、欠けやすくなる点にご注意ください。

SKD-11 — 優れた耐摩耗性を持ち、精密せん断加工や高硬度材料に適しています。

SKD-11は精密せん断加工に適しており、Ra0.8μmという低い切断面粗さを実現します。ステンレス鋼や高硬度材料のプレス金型に最適です。また、せん断刃、各種はさみ、挿入刃などにも幅広く使用されています。 高硬度材料用SKD-11 価格は最も高いが、長寿命と高精度が求められる用途では、全体的なコストは低くなる可能性がある。

4．総合的な比較と明百科技の推奨事項

総合ランキング：

・耐摩耗性：SKD-11 ≥ Cr12MoV > 9CrSi

・靭性：9Cr​​Si（最高値だが脆い）＞SKD-11＞Cr12MoV

・価格：SKD-11 > Cr12MoV（9CrSiの約1.8倍） > 9CrSi

明柏機械工具科技有限公司は、以下の選定原則を推奨します。

・予算が限られている場合、通常の炭素鋼または軟質材料を切断します。 炭素鋼切削用9CrSiは最高のコストパフォーマンスを実現します

・耐摩耗性の向上、ステンレス鋼や中硬度材料の切削が必要な場合：ステンレス鋼にはCr12MoVを選択してください。9CrSiよりも耐摩耗性が40%向上しています。

・最長寿命、精密切断、高硬度材料を追求：最長の1回研磨寿命と最高の切断品質を実現するには、高硬度材料にはSKD-11を選択してください。

これら3つの材料に絶対的に「優れている」ということはなく、「適している」か「適していない」かのどちらかです。明百科事典は、お客様の具体的な作業条件（材料の種類、厚さ、切断速度、設備の精度）に基づいて、材料選定に関する無料の推奨事項を提供し、お客様の投資が無駄にならないようサポートいたします。

よくある質問 ：

Q1：Cr12MoVとSKD-11は同じ材料ですか？

A：厳密には違います。Cr12MoVは中国のGB規格グレードで、SKD-11は日本のJIS規格グレードです。組成は似ていますが、全く同じではありません。SKD-11は炭素とモリブデンの含有量がわずかに高くなっています。一般的に、SKD-11はCr12MoVよりも耐チッピング性と耐摩耗性が若干優れています。

Q2：3つの材料のうち、最も耐摩耗性に優れているのはどれですか？

A：SKD-11は最も耐摩耗性に優れており、1回の研磨で28～35km走行可能です。これはCr12MoVの25～30km、9CrSiの18～22kmと比較して大幅に優れています。SKD-11はCr12MoVの2～3倍の耐摩耗性を持つ可能性があります。

Q3：9CrSiは最も高い靭性値を持つにもかかわらず、なぜ脆いと考えられているのでしょうか？

A：9CrSiは高い衝撃靭性値（35～40J/cm²）を有していますが、特に不均一な衝撃や硬い部分がある場合、実用的な耐チッピング性能は劣ります。そのため、高衝撃条件下での使用は避けるべきです。

Q4：上記3つの材料はそれぞれ、せん断加工に適していますか？

A：9CrSiは、通常の炭素鋼、ゴム、繊維、紙に適しています。Cr12MoVは、ステンレス鋼、薄板金属、硬質プラスチックに適しています。SKD-11は、高硬度材料、ステンレス鋼、精密せん断に適しています。

Q5：SKD-11は9CrSiよりもはるかに高価ですが、それだけの価値はありますか？

A：SKD-11は価格が約3.5倍高くなりますが、総寿命が2～5倍、1回の研磨寿命が60～80%長くなるため、大量生産や高精度が求められる用途では、全体的なコストが低くなる可能性があります。切断量、精度要件、予算に基づいて評価してください。

ウェブサイト：www.mingbaiblade.com
