刃をカスタマイズする前に、手直しを避けるために製造業者に提供すべき重要な情報は何ですか？

カスタマイズする際 カスタムブレード再作業は双方にとって頭痛の種です。再作業は納期を延ばし、コストを増加させるだけでなく、顧客の生産スケジュールを遅らせる可能性もあります。Mingbai Mechanical Tool Technology Co., Ltd. は、長年のカスタマイズ経験に基づき、 手戻り作業の90%以上は、事前に提供された情報が不完全または不正確であることに起因する。この記事では、刃をカスタマイズする前にメーカーに提供しなければならない重要な情報の6つの主要なカテゴリについて概説し、初回から正しくカスタマイズを行い、手直しを避けるのに役立ちます。

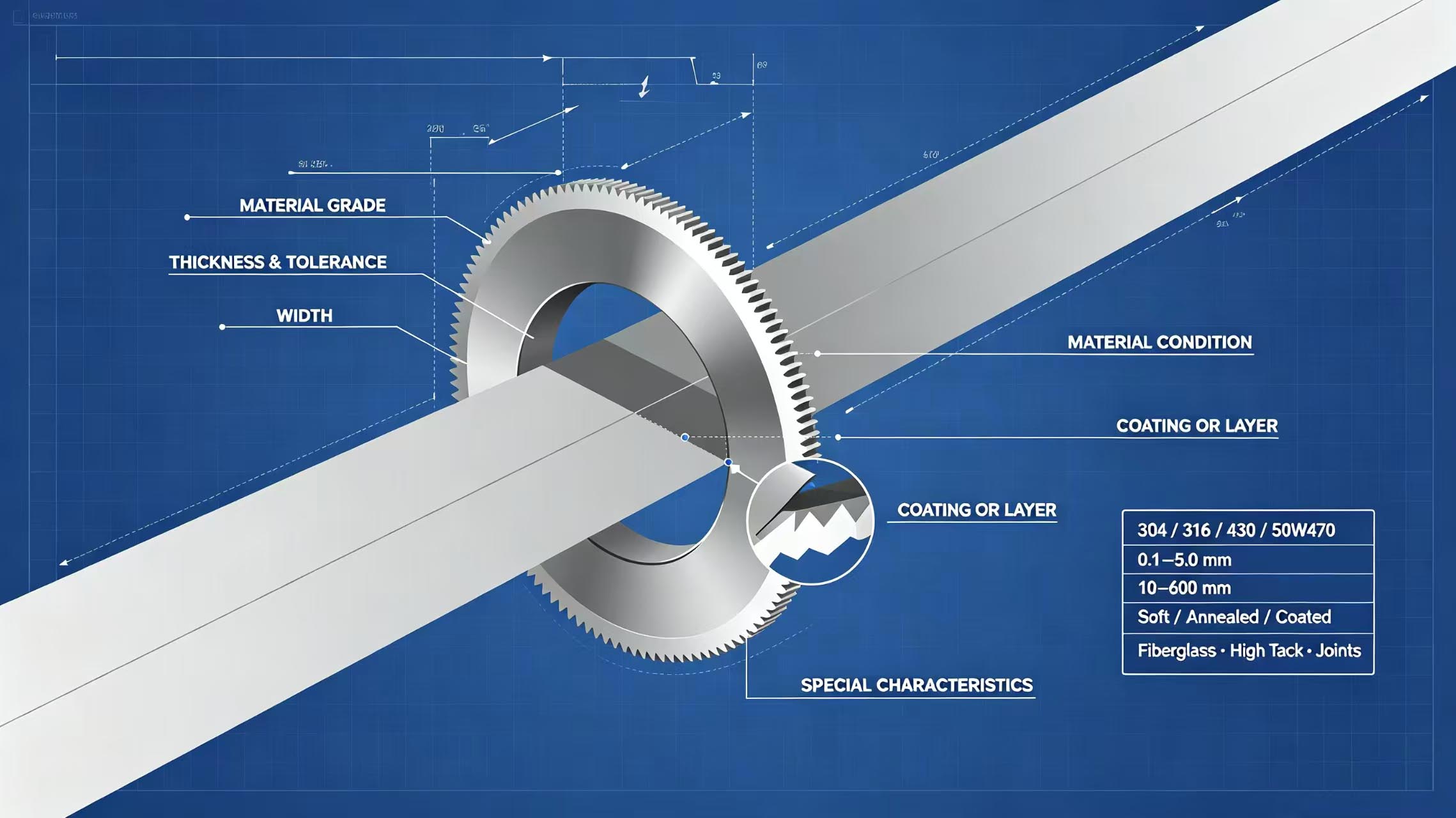

1. 切断対象材料に関する詳細情報

材料情報は刃物設計の基本です。「ステンレス鋼を切断する」とだけ述べるだけでは不十分です。以下の情報を提供する必要があります。

材料グレード例えば、304、316、430、50W470シリコン鋼など。グレードによって硬度、靭性、加工硬化性が大きく異なります。

材料の厚さと公差範囲厚みによって刃先の角度と隙間の設定が決まり、公差範囲によって刃の耐摩耗性要件が左右されます。

材料の状態硬質、軟質、焼きなまし処理済み？コーティングやメッキは施されていますか？

材料の幅ブレードの外径とシャフトの長さを決定します。

特別な特徴グラスファイバーは含まれていますか？接着力は強いですか？継ぎ目はありますか？

円形ブレード ステンレス鋼帯のスリット加工用 そして シリコン鋼のスリット加工用合金ブレード 素材の特性が異なるため、エッジのデザインや素材の選択も全く異なります。

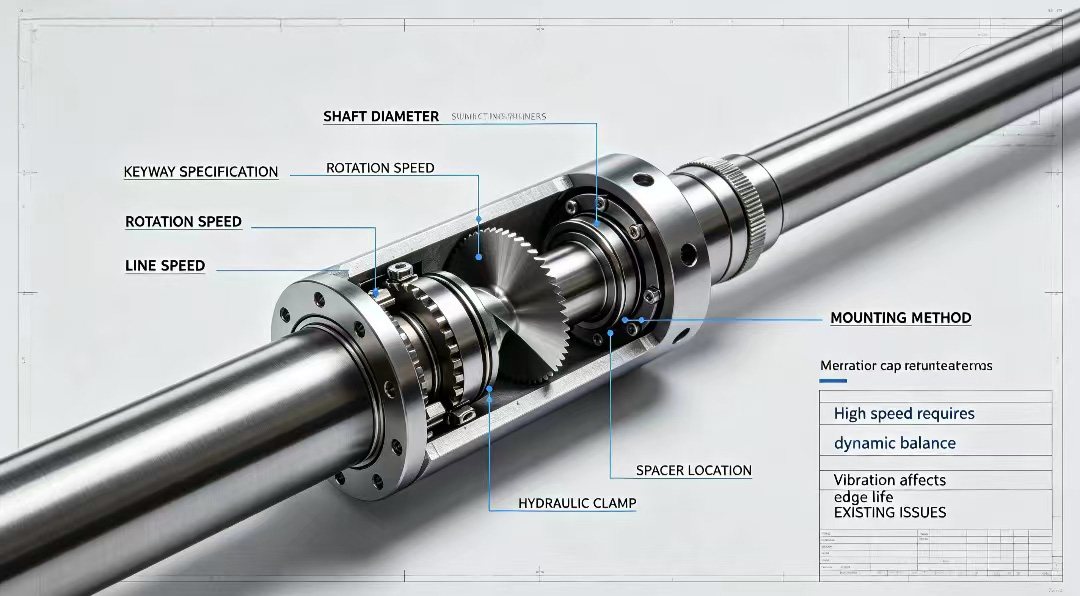

2. 機器のパラメータと動作条件

刃は機器に適合していなければならず、そうでなければ最高精度の刃であっても正しく使用することはできません。

機器の種類とモデルスリッター、スリッター、巻き取り機？メーカーと型番は？

ブレードシャフト径およびキー溝の仕様ブレードの穴径とキー溝の位置を決定します。

速度範囲線路速度はどれくらいですか？高速走行時には、より高い動的バランス等級が求められます。

ブレードの取り付け方法スペーサーによる位置決めか、油圧ロックか？ シングルブレードか、マルチブレードの組み合わせか？

既存の刃の使用上の問題: 大きなバリ、短い寿命、欠けなど、メーカーが設計を最適化するのに役立ちます。

高速回転式スリッター機用ブレード 高い動的バランス要件があるため、正確な速度範囲を提供する必要がある。

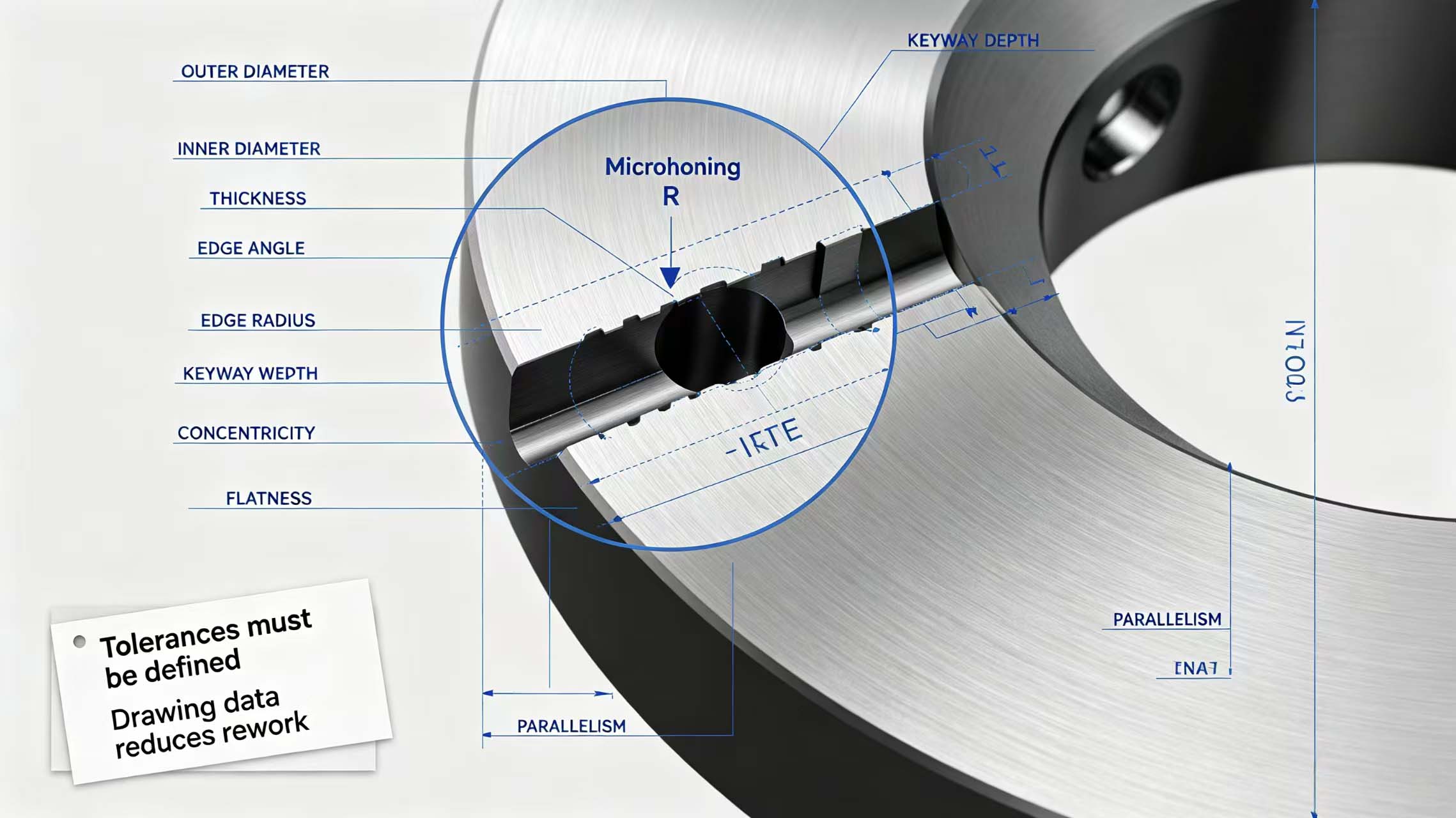

3. ブレードの寸法と幾何学的パラメータ

寸法情報は図面レベルで正確でなければならず、曖昧な記述は避ける必要がある。

外径、内径、厚さ: 正確な値と許容範囲を指定してください。例: 外径 Φ200±0.02mm。

エッジ角度ウェッジ角、レーキ角、クリアランス角の具体的な値と許容誤差。

エッジ半径マイクロパッシベーションは必要ですか？R値はいくつですか？

キー溝／取り付け穴位置、幅、奥行き、角度。できれば2Dまたは3D図面を提供してください。

平面性、平行性、同心性精度要件が高くなるほど処理コストも高くなるため、明確に指定する必要がある。

高精度円形ブレード 精密なストリップスリット加工用 通常、同心度は0.005mm以下が求められ、その値は明確に表示されなければならない。

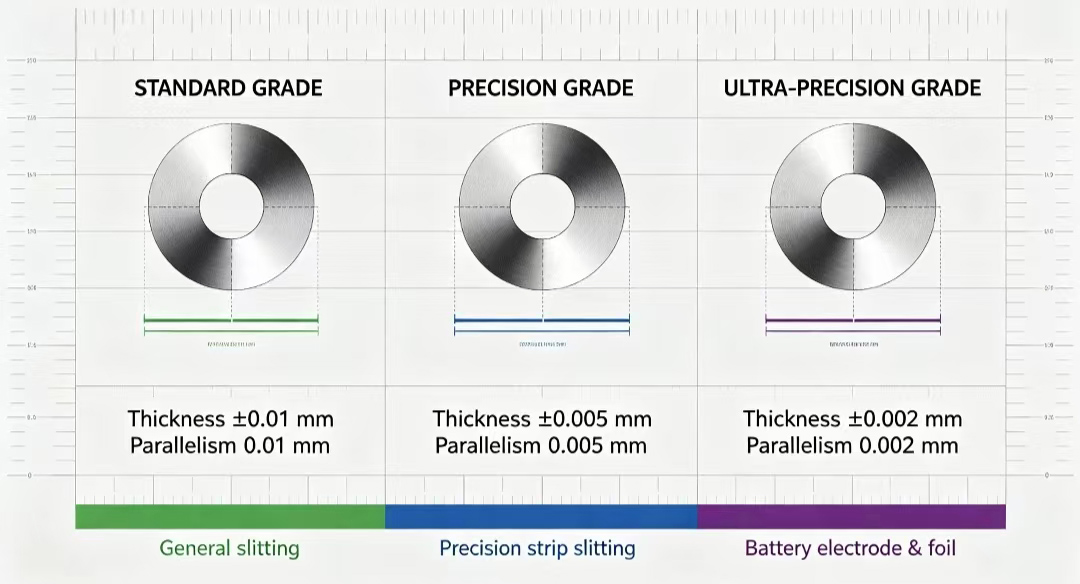

4. 精密等級および検査要件

精度に対する要求は、作業条件によって大きく異なります。

厚さ公差標準グレード±0.01mm、精密グレード±0.005mm、超精密グレード±0.002mm。

並列構造標準グレード0.01mm、精密グレード0.005mm、超精密グレード0.002mm。

ランアウト要件ラジアル振れとアキシャル振れの具体的な値。

検査報告書出荷検査報告書は必要ですか？必要な検査項目は何ですか？

リチウム電池電極スリット加工用超薄型円形ブレード 極めて低いバリ許容度を持ち、通常のスリット加工をはるかに超える精度が要求される。

5. 表面処理およびコーティング要件

コーティングは刃の寿命と切断品質に直接影響します。

コーティングは必要ですか？TiN、TiCN、TiAlN、DLC？

コーティング厚さの要件通常は2～4μm。厚すぎると鮮明度に影響します。

表面粗さRa値の要件はありますか？鏡面研磨は必要ですか？

錆防止防錆油、黒ずみ処理、またはVCI包装？

高速ステンレス鋼スリット加工用TiAlNコーティング超硬ブレード ―コーティングの選択は、耐熱性および防汚性能に直接影響します。

6. 数量、配送、および梱包に関する要件

注文数量：製造業者が生産計画を立てるのに役立つ、初期数量とその後の年間使用量。

配送サイクル：配達予定日は緊急ですか？

包装方法個別包装かバルク包装か？輸出用木箱は必要ですか？

採点要件材料、ロット番号、顧客番号のレーザー刻印は必要ですか？

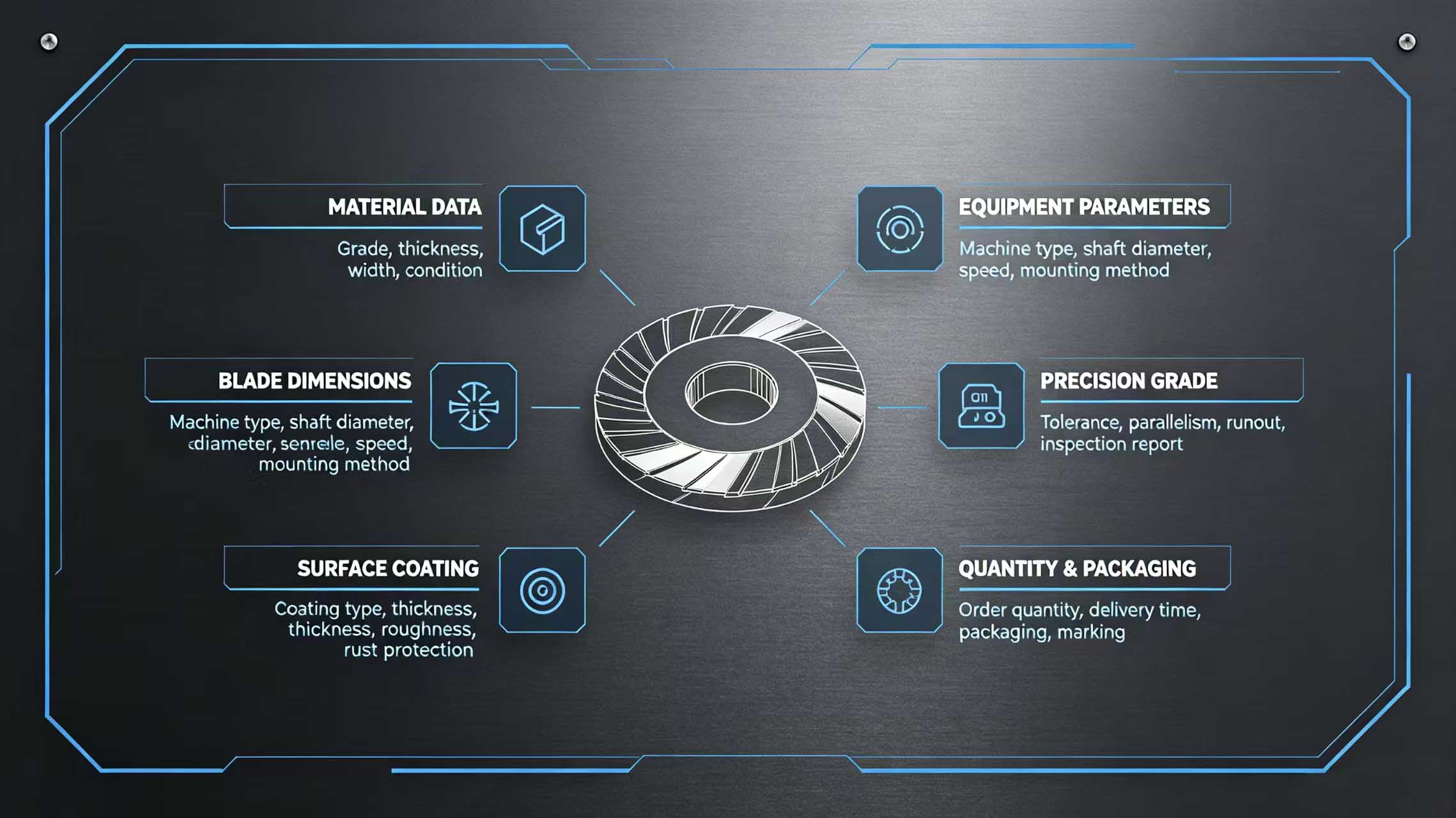

7. 明柏科技のカスタマイズ情報チェックリスト

手戻りを避けるため、明白科技は カスタムブレード情報確認チェックリスト お客様向けには、上記の6つの主要カテゴリを網羅したサービスを提供しています。お客様は各項目にご記入いただくだけで、弊社が迅速に評価し、解決策をご提案いたします。また、お客様からご提供いただいた図面が完全であるか、パラメータが妥当であるかを確認する図面レビューサービスも無料で提供しています。

結論

前に ブレードのカスタマイズ提供される情報が完全であればあるほど、手直しが発生する可能性は低くなります。材料、設備、寸法、精度、コーティング、パッケージングの6つのカテゴリの情報はすべて不可欠です。明白機械工具技術有限公司は、専門的なカスタマイズプロセスにより、お客様が最初から正しく作業を進め、時間と労力を節約できるようお手伝いいたします。

FAQモジュール：

Q1：ブレードをカスタマイズする際に、図面の代わりにサンプルだけを提供することはできますか？

A：はい、ただし注意点があります。古いサンプルは摩耗や変形している可能性があります。リバースエンジニアリングの際には、摩耗状態に基づいて元の寸法を推定する必要があります。また、製造元が元の設計が妥当かどうかを判断するのに役立つよう、動作条件情報（材質、設備、速度）を提供することをお勧めします。

Q2：機器の速度を提供する必要があるのはなぜですか？

A：速度によって、刃の動的バランス等級の要件が決まります。高速スリット加工（ライン速度500m/分以上）では、動的バランスの検証が必須です。検証を行わないと、振動によって刃が欠けたり、機器が損傷したりする可能性があります。特に高速回転式スリット加工機の刃には、明確な速度範囲が求められます。

Q3：エッジ角度はどのくらい指定すればよいですか？

A: 切断する材料によります。薄い材料（<厚さ0.5mmの材料の場合は18°～22°、一般的な材料の場合は22°～25°、厚肉または高硬度材料の場合は25°～30°を推奨します。ご不明な場合は、作業条件をお知らせいただければ、明白のエンジニアが推奨値を計算いたします。

Q4：精度等級の選び方

A：通常のスリット加工には標準グレード（厚さ公差±0.01mm）を、精密スリット加工には精密グレード（±0.005mm）を、リチウム電池電極や電子箔などの加工には超精密グレード（±0.002mm）を選択してください。精度が高いほどコストも高くなりますので、実際のニーズに合わせてお選びください。

Q5：ブレードのカスタマイズには通常どのくらい時間がかかりますか？

A：通常の材料と仕様の場合、納期は確認情報受領後7～15日です。特殊材料（粉末高速度鋼、超硬合金など）や複雑な特殊形状の刃物の場合は、15～25日かかります。余裕をもって計画を立て、十分な時間を確保することをお勧めします。
