上下スリッターブレード間のサイドギャップを調整するには、どの規格を使用すべきですか？

金属スリット加工では、側面の隙間と 上と下 スリッターブレード サイドギャップは、最も重要なプロセスパラメータの1つです。ギャップが大きすぎると、切断面のバリがギザギザになります。ギャップが小さすぎると、刃同士が擦れ合い、熱が発生し、欠けが生じることもあります。多くの作業員は感覚で調整しているため、製品の品質にばらつきが生じます。明百機械工具技術有限公司は、国内外の規格と長年の実践に基づき、サイドギャップの設定に関する論理と方法を明確にしました。

1. サイドギャップの本質とは何か？

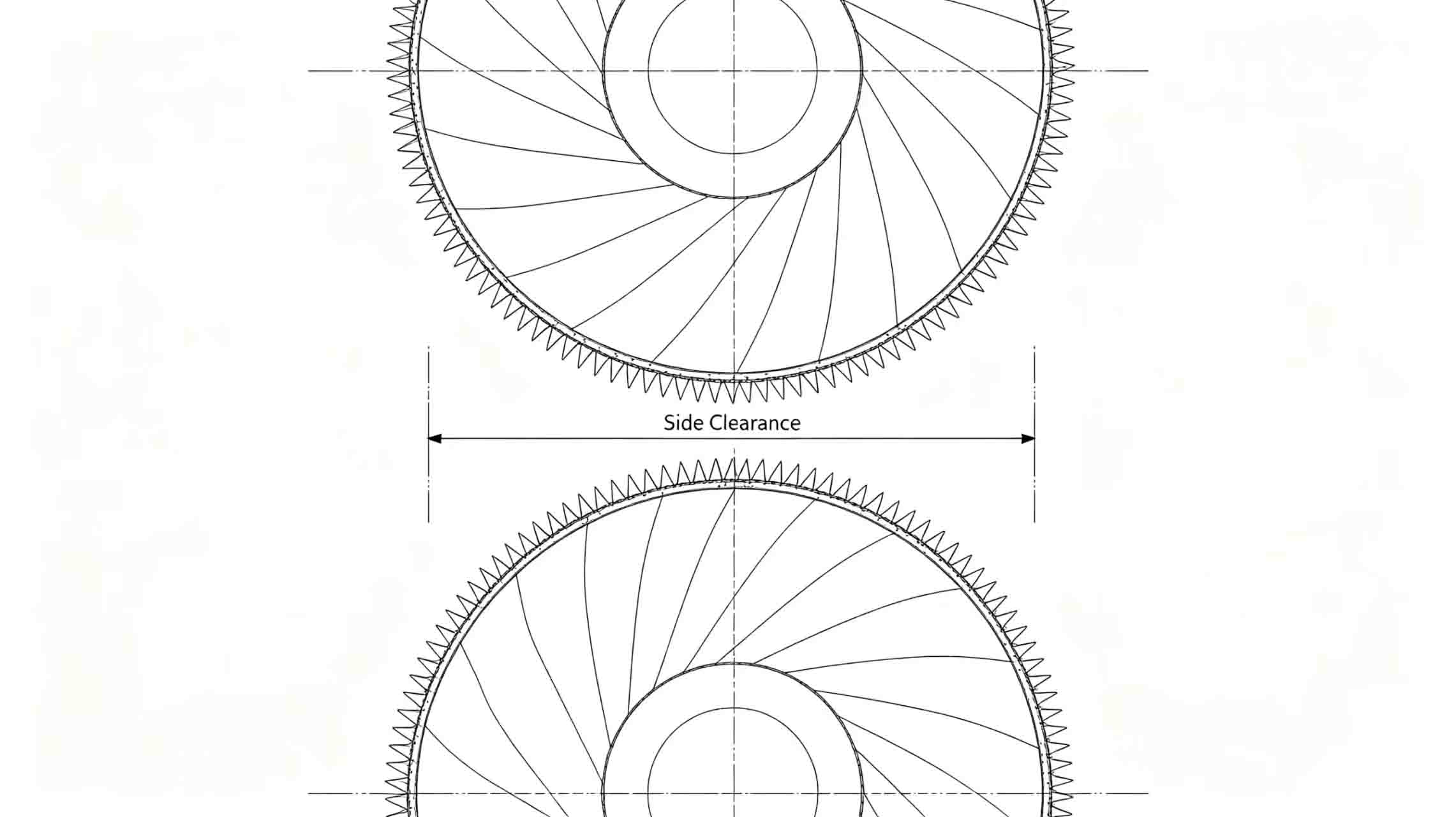

サイドギャップとは、上下の切削刃間の水平距離のことです。 円形の刃その目的は、材料がせん断される際に発生する横方向の変形のための空間を確保することです。隙間が小さすぎると、材料が過度に圧縮され、エッジの白化や加工硬化を引き起こします。隙間が大きすぎると、材料が引き伸ばされて裂け、バリが増加します。

理想的な側面ギャップにより の 材料 刃先が貫通する際に、押しつぶされて引き裂かれるのではなく、滑りや亀裂が生じる。

2. 一般的な目安：5％ルール

ほとんどの材料の場合、初期ギャップは次の式を使用して設定できます。

側面の隙間 = 材料の厚さ × (5%～10%)

· 硬くて脆い材料 シリコン鋼や高炭素鋼などの場合：刃先の衝撃による欠けを防ぐため、上限を8%～10%に設定してください。

· 柔らかくて丈夫な素材 低炭素鋼、銅、アルミニウムなどの場合：バリを減らすために、5%～7%の下限値を使用してください。

· 極薄素材 0.3ミリメートル未満の場合：端の反りを防ぐために3％～5％を使用してください。

例えば、厚さ2.0ミリメートルの普通鋼板の場合、初期ギャップを2.0 × 5% = 0.10ミリメートルに設定します。厚さ0.5ミリメートルの珪素鋼板の場合、ギャップを0.5 × 10% = 0.05ミリメートルに設定します。

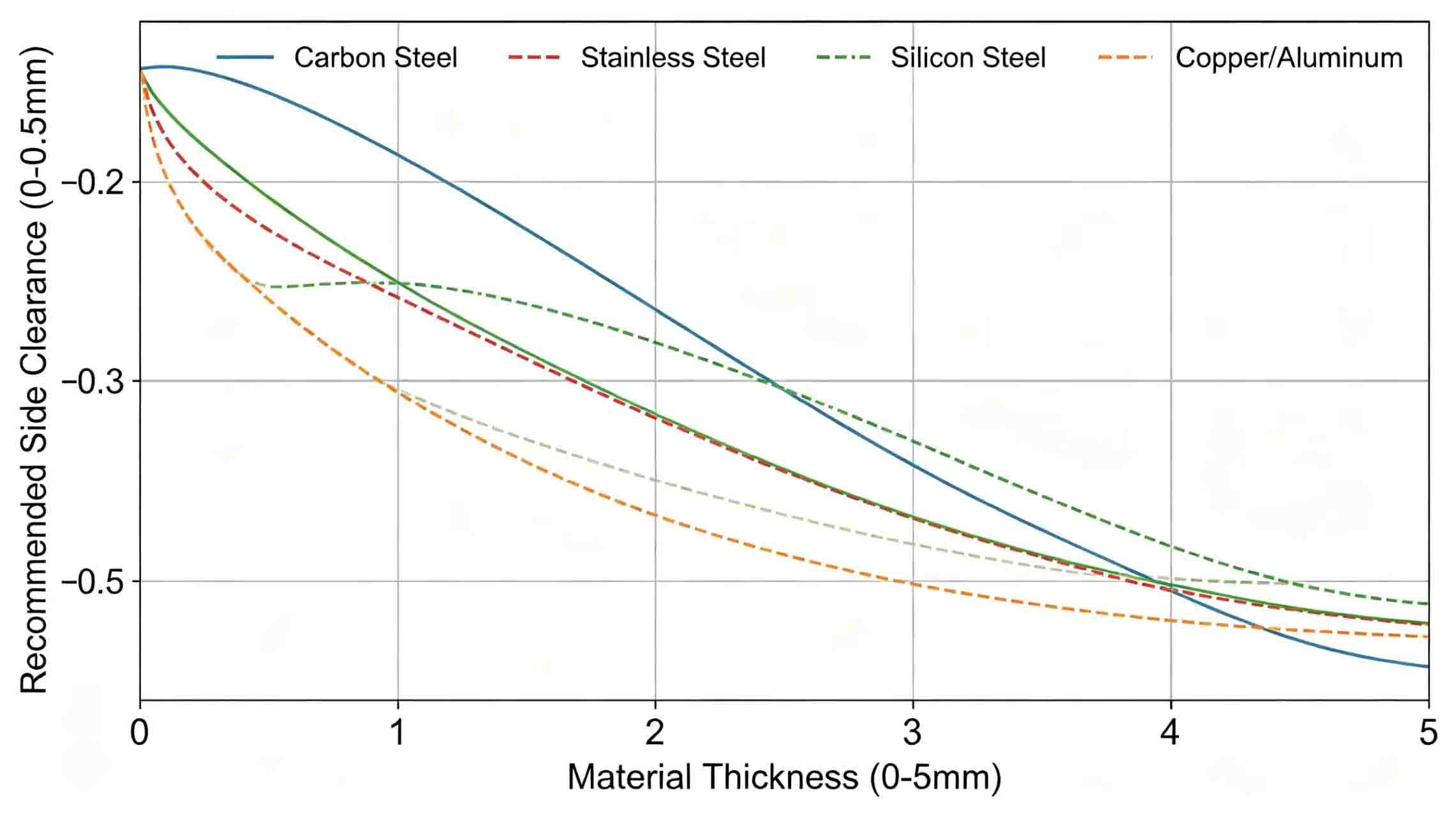

3. 各種材料に関する詳細な推奨事項

普通炭素鋼 Q235やSPCCなどの材料の場合：材料の厚さの5%～8%を使用します。薄い材料の場合は下限値を、厚い材料の場合は上限値を使用します。

ステンレス鋼 304や430などのステンレス鋼の場合：6%～10%の隙間を設けてください。ステンレス鋼は加工硬化が著しいため、隙間を大きくすることで刃先と材料間の摩擦を軽減できます。

シリコン鋼8%から12%程度にしてください。この素材は硬くて脆いため、衝撃を軽減するにはより大きな隙間が必要です。

銅とアルミニウム4%～6%にしてください。軟金属は隙間に敏感で、隙間が大きすぎると端が糸引きする原因となります。

高強度鋼8%から10%程度にしてください。硬度と靭性のバランスを考慮し、その差は小さすぎないようにしましょう。

合金ブレードの場合、または ステンレス鋼製の刃材料自体がより硬いため、ギャップを5%から10%削減できる。

4. ギャップ調整のための実践的な手順

ステップ1：ゼロ設定 上下の刃を軽く接触させ、わずかな摩擦を感じる程度まで近づけてください。この時点で隙間はゼロです。

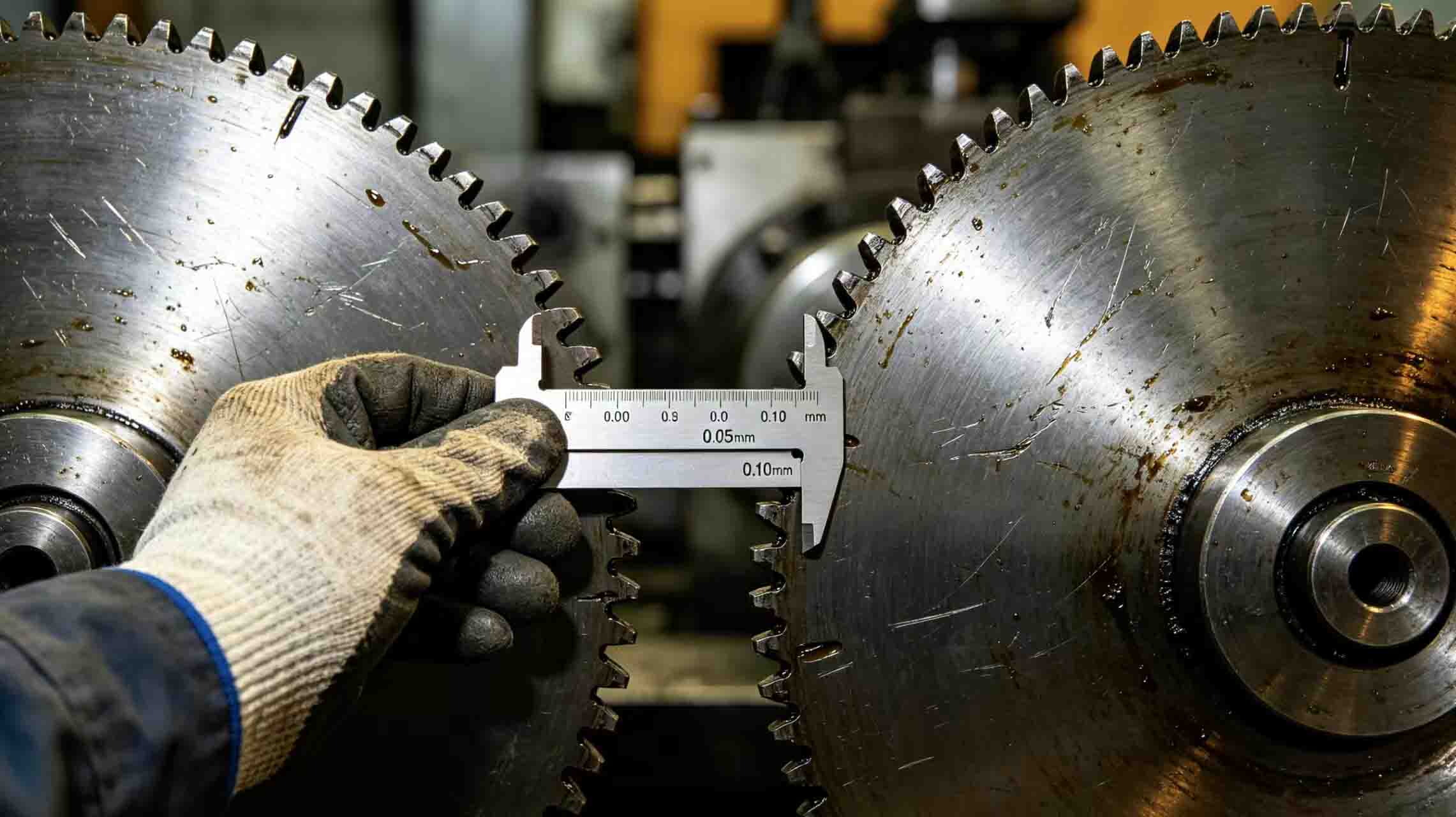

ステップ2：シックネスゲージによる初期設定 材料の厚さと計算式に基づいて、適切な厚さのシックネスゲージを選択します。シックネスゲージを上下のブレードの間に挿入し、ブレードホルダーのロックナットを緩め、シックネスゲージがわずかに抵抗を感じながら引き抜けるようになるまで調整します。

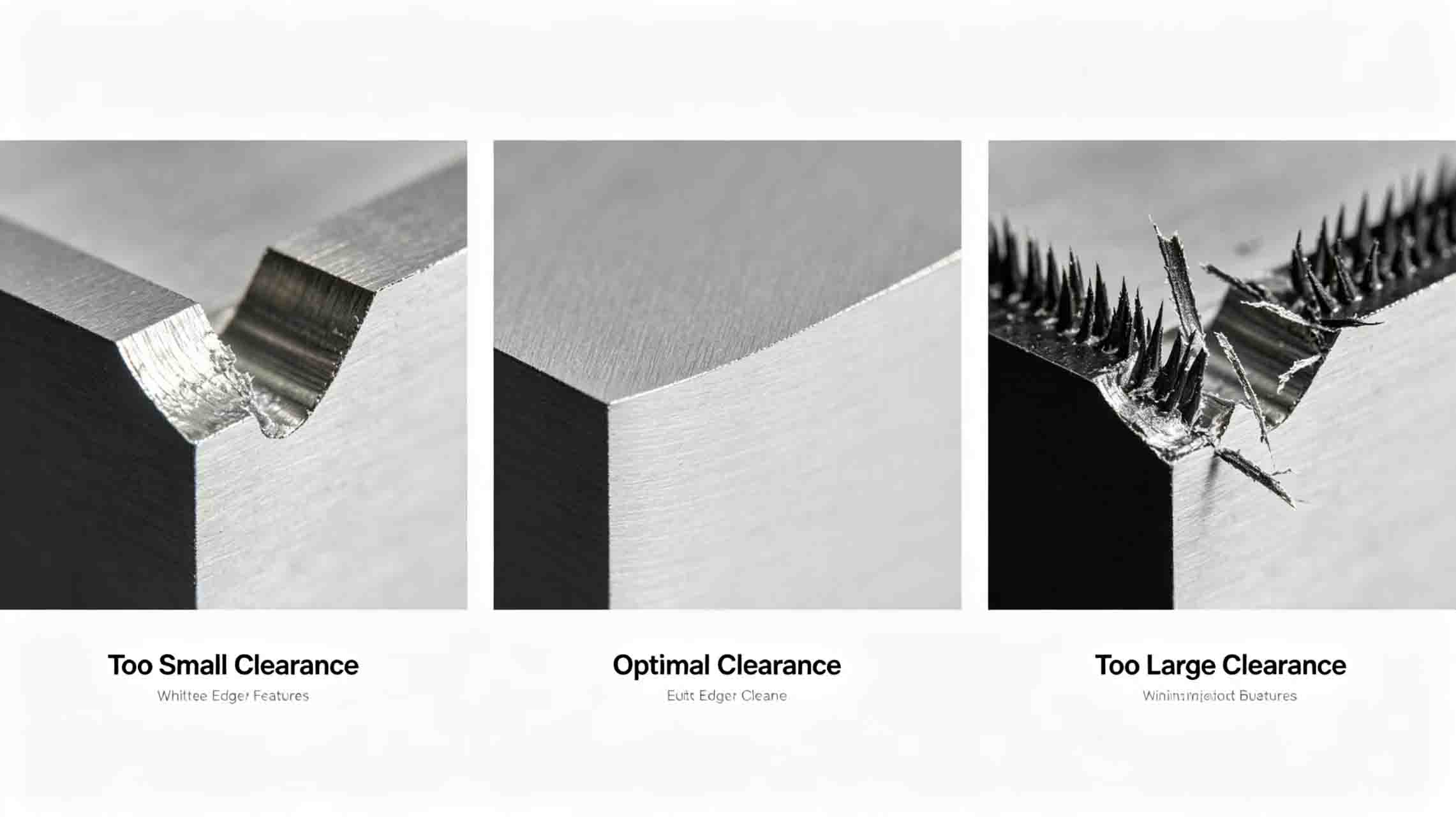

ステップ3：試し切り検証 －通常の速度で材料の一部を切り開き、拡大鏡で切断面を検査する。

・小さく均一なバリは、ギャップが適切であることを示しています。

・片側にバリがある場合は、上下の刃の軸方向のずれを示しています。軸方向の位置を調整してください。

・大きなバリと裂け目がある場合は、隙間が大きすぎることを示しています。0.01～0.02ミリメートル減らしてください。

・粉で縁が白くなっている場合は、隙間が小さすぎることを示しています。0.01～0.02ミリメートル増やしてください。

ステップ4：記録の保管 次回使用時にすぐに使えるように、最適なギャップ値をプロセスカードに記録してください。

5．よくある誤解とその訂正

誤解1異なる材料に対して同じギャップを使用している。訂正：材料を変更するたびに、ギャップを再調整する必要があります。

誤解その2目視のみを使用し、シックネスゲージは絶対に使用しないでください。訂正：0.05ミリメートルの隙間は肉眼では判別できません。工具を使用する必要があります。

誤解３：設定後にギャップを再確認していない。修正：刃を研ぎ直すと外径が小さくなり、それに伴ってギャップも変化するため、再設定が必要です。

6．明白科技の技術的推奨事項

のために 精密機械用ブレード そして カスタムスリッターブレードおすすめ：

・新しいブレードを初めて取り付ける際は、隙間を材料の厚さの6%に設定してください。

・研ぎ直しのたびに外径が約0.1～0.2ミリメートル減少するため、それに合わせてギャップを0.01～0.02ミリメートル縮小する必要があります。

・毎分100メートルを超える高速スリットラインでは、振動を低減するために、ギャップを従来の値と比較して10～15％縮小してください。

7. 事例研究

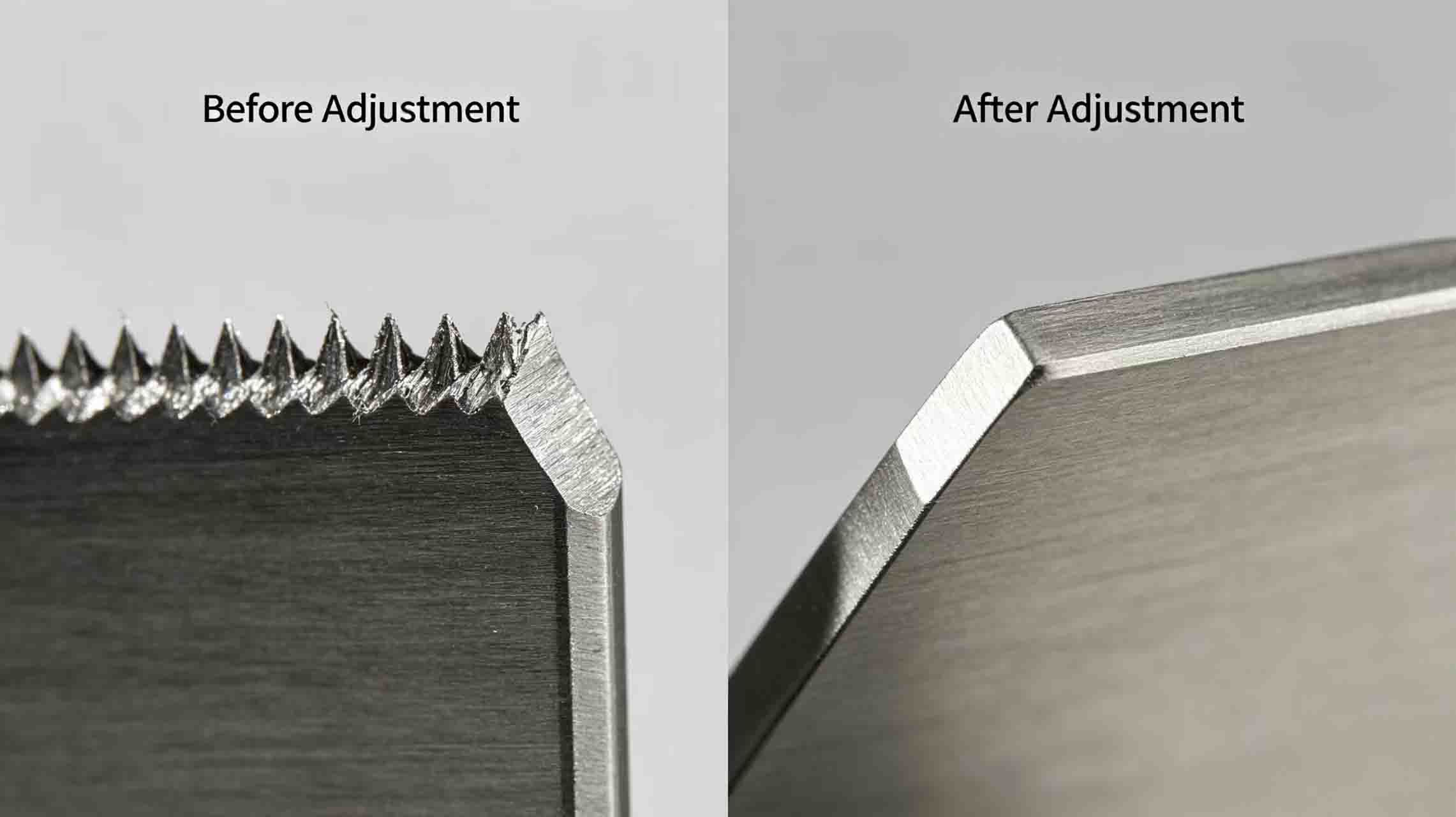

家電パネル加工工場で、1.5ミリ厚の亜鉛メッキ鋼板を0.05ミリの一定間隔で切断していたところ、切断面にひどいバリが発生していた。現場調査後、明白の技術者が計算式に基づいて間隔を1.5×6％＝0.09ミリに再調整したところ、バリはすぐに解消し、刃の寿命も2週間から5週間に延びた。

結論

スリッターブレードのサイドギャップ調整は、決して難しいことではありません。明確なルールに基づいた科学的な作業です。「材料厚さの5～10%」を基準値とし、シックネスゲージで測定し、試し切りで確認し、結果を記録して確定してください。明白機械工具科技有限公司のエンジニアは、いつでも現場でギャップ最適化サービスを提供いたします。
