合金製の刃の表面に使用後に小さなひび割れが生じた場合、まだ使用できますか？

スリット加工において、作業員は合金刃の表面に小さな亀裂を発見することがあります。これらの亀裂の中には肉眼で見えるものもあれば、拡大鏡を使わないと見えないものもあります。このような状況に遭遇した多くの人は、「まだ使えるのか？」と疑問に思うでしょう。明白機械工具科技有限公司は、材料科学と現場経験に基づき、判断基準と対処方法に関する推奨事項を提供します。

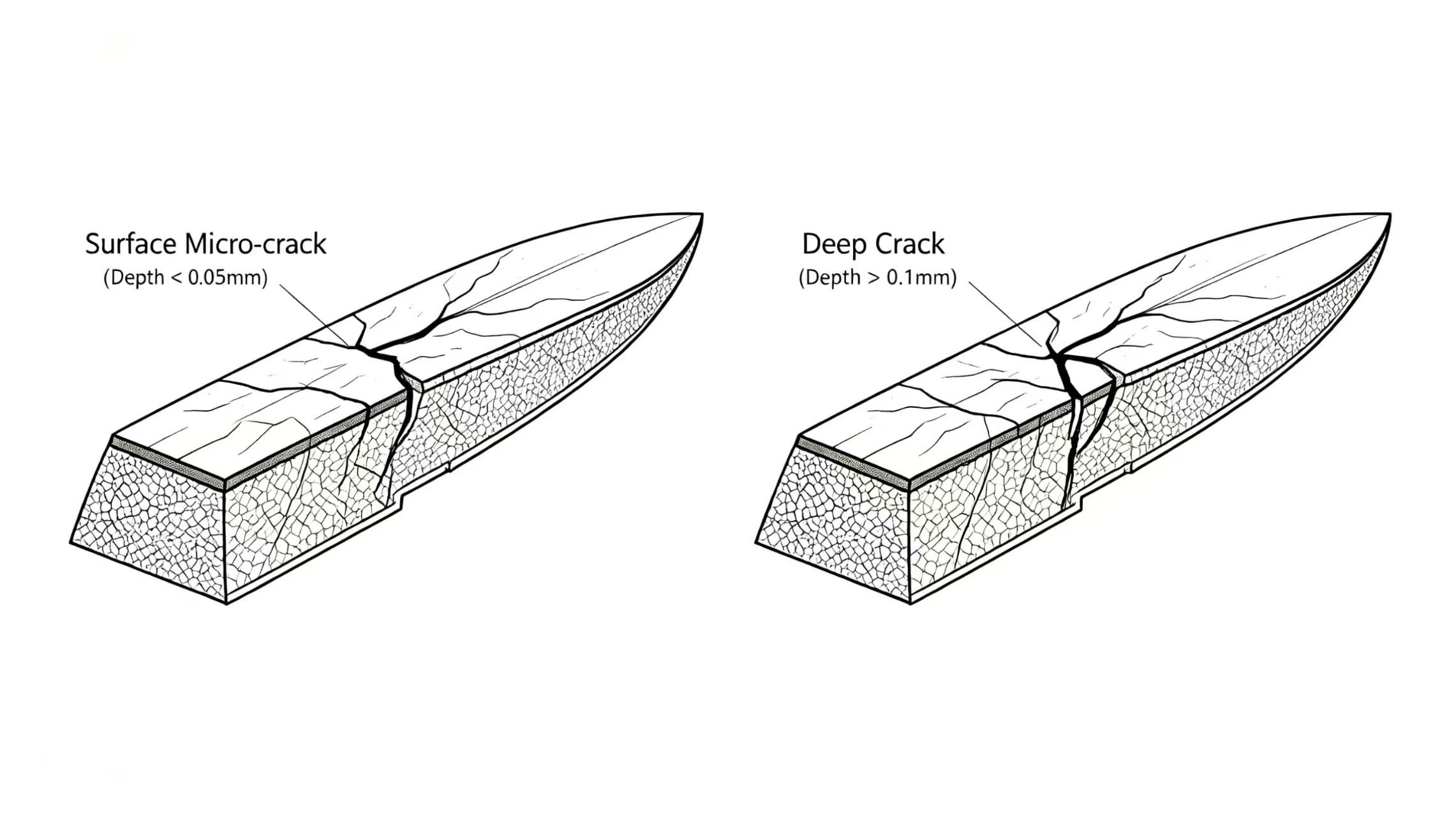

1. 亀裂の種類：表面亀裂と深層亀裂

表面の微細な亀裂深さは通常0.05mm未満で、刃の表面層のみに存在します。このような亀裂は、研削熱応力、コーティング収縮応力、または軽微な衝撃によって発生する可能性があります。亀裂が刃先まで達しておらず、刃の材質が靭性である場合は、 高速度鋼ブレード低負荷条件下では一時的に使用できる可能性がある。

深い亀裂深さが0.1mmを超えるか、表面から内側に広がっている場合。このような亀裂は、多くの場合、過度の熱処理応力、焼入れによる微小亀裂、または長期疲労に起因します。深い亀裂が発生すると、 超硬ブレード いつでも完全に破損する可能性があり、その場合は直ちに使用を中止しなければならない。

2. ひび割れの一般的な原因

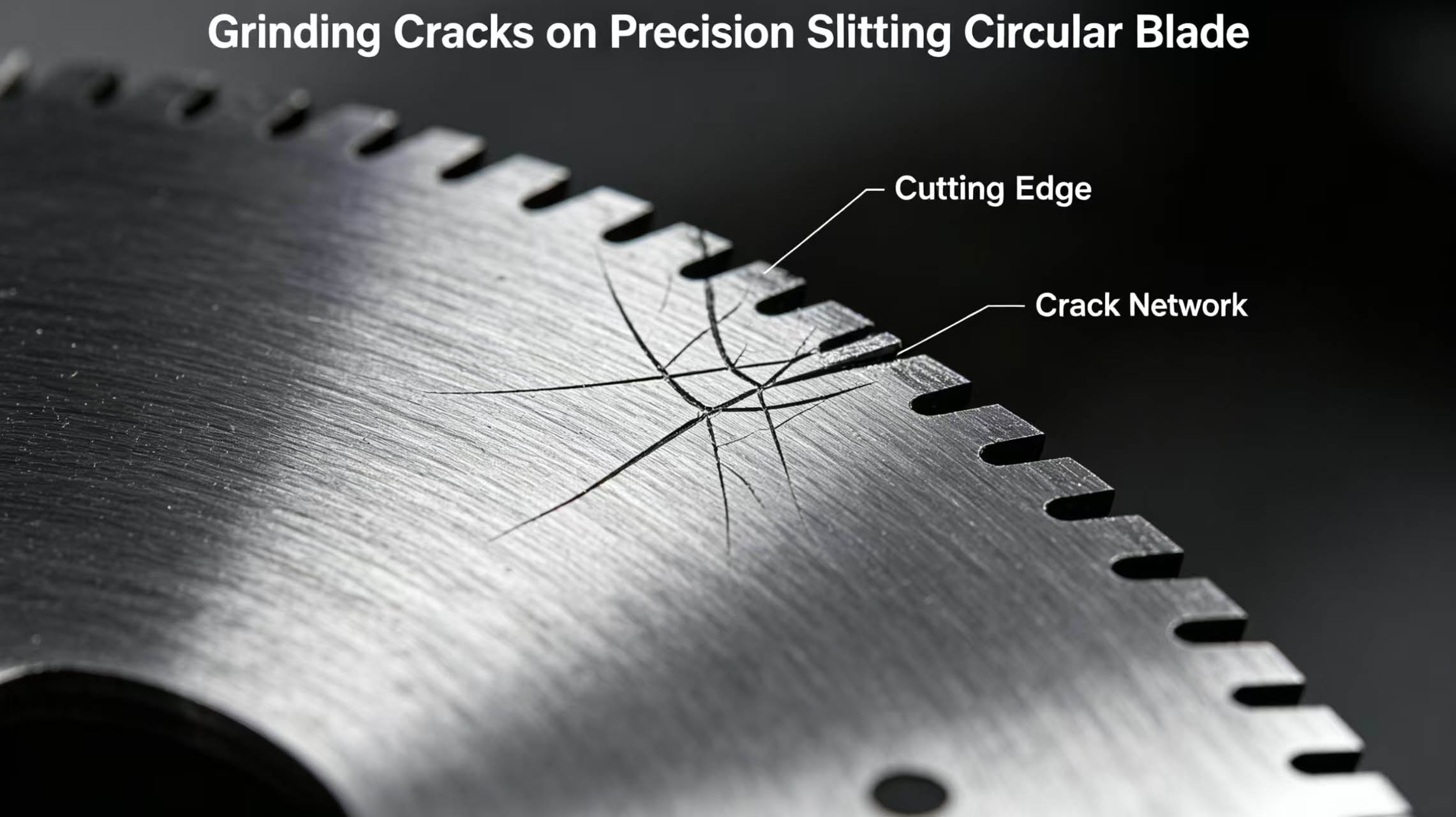

1. 研磨焼け

再研磨中、送り速度が過剰であったり、冷却が不十分であったりすると、局所的な過熱が発生し、研削割れが生じます。このような割れは通常、網目状または細い線状で、刃先付近に分布しています。 精密スリット用円形ブレード.

2. 熱処理の欠陥

焼き入れ温度が高すぎたり、焼き戻しが不十分だったりすると、刃の内部に過剰な残留応力が残り、使用中に徐々に解放されてひび割れの原因となる。

3．疲労亀裂

シリコン鋼のスリット加工用合金ブレード 長期間にわたって交互に切削応力にさらされ、応力集中箇所で疲労亀裂が発生する。

4. 衝撃による亀裂

刃に予期せぬ衝撃（材料の継ぎ目や硬い異物など）が加わると、局所的な欠けが生じ、それが亀裂へと進行する。

5．コーティングのひび割れ

PVDコーティングは硬いが脆い。大きな衝撃を受けると、コーティングに亀裂が入るが、基材は無傷のままとなることがある。このような亀裂はコーティングの寿命にのみ影響し、基材は損傷しない。 コーティングされた合金ブレード 引き続き使用できます。

3. 使用可能かどうかを判断するための3段階の方法

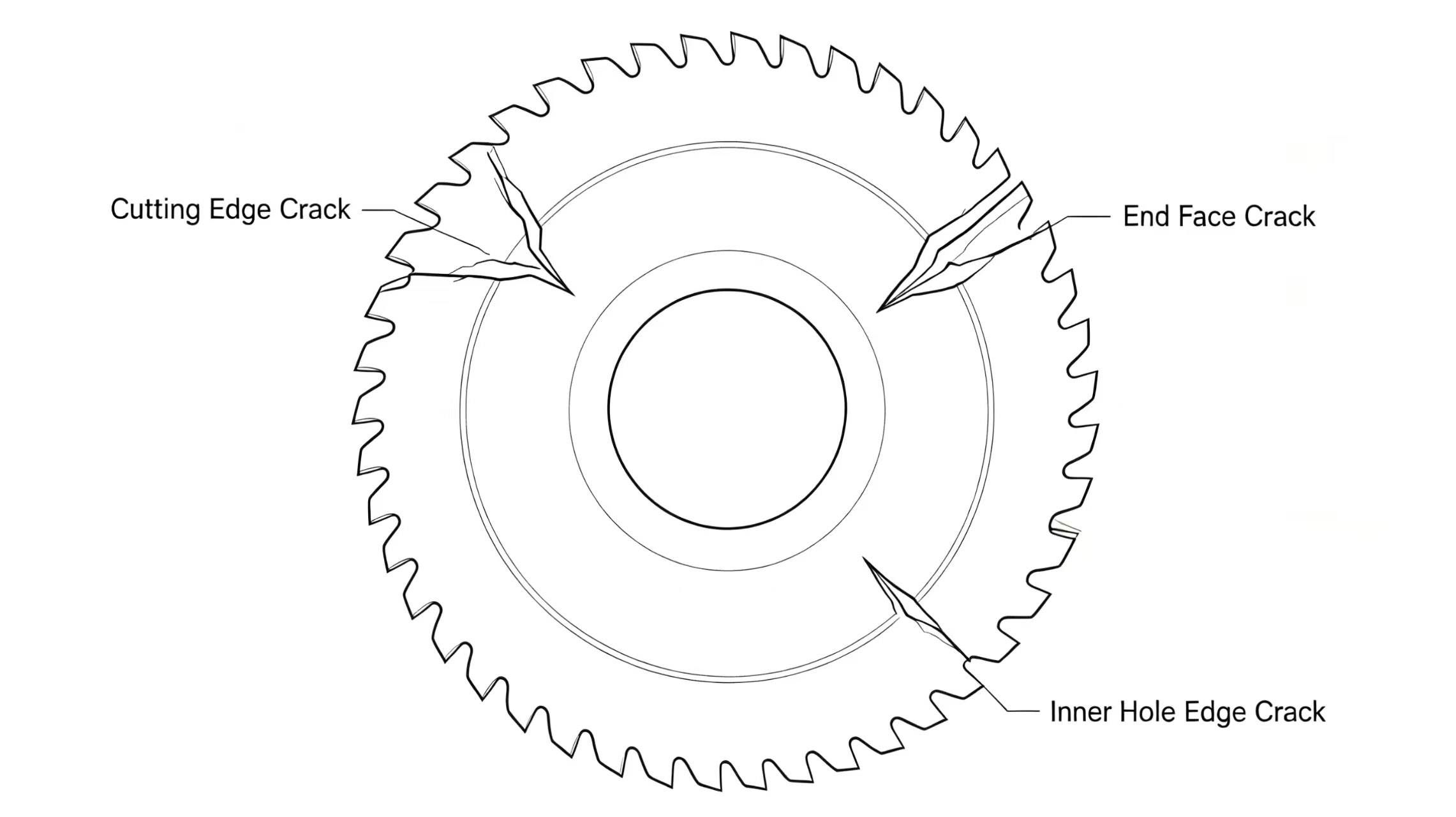

ステップ1：亀裂の位置を特定する

・端に亀裂が入っている → 危険です。切断中に破片が飛び散る恐れがあります。使用を中止してください。

・ブレード本体の応力がかからない部分（例えば、穴の近く）に亀裂が発生した場合 → リスクが低く、短期的な監視で使用できます。

・端面に亀裂があるが、外径まで達していない → より詳細な深さの検査が必要です。

ステップ2：亀裂の深さを評価する

・10倍以上の拡大鏡で観察してください。ひび割れが髪の毛のように細く、表面を貫通していない場合は、表面のひび割れである可能性があります。

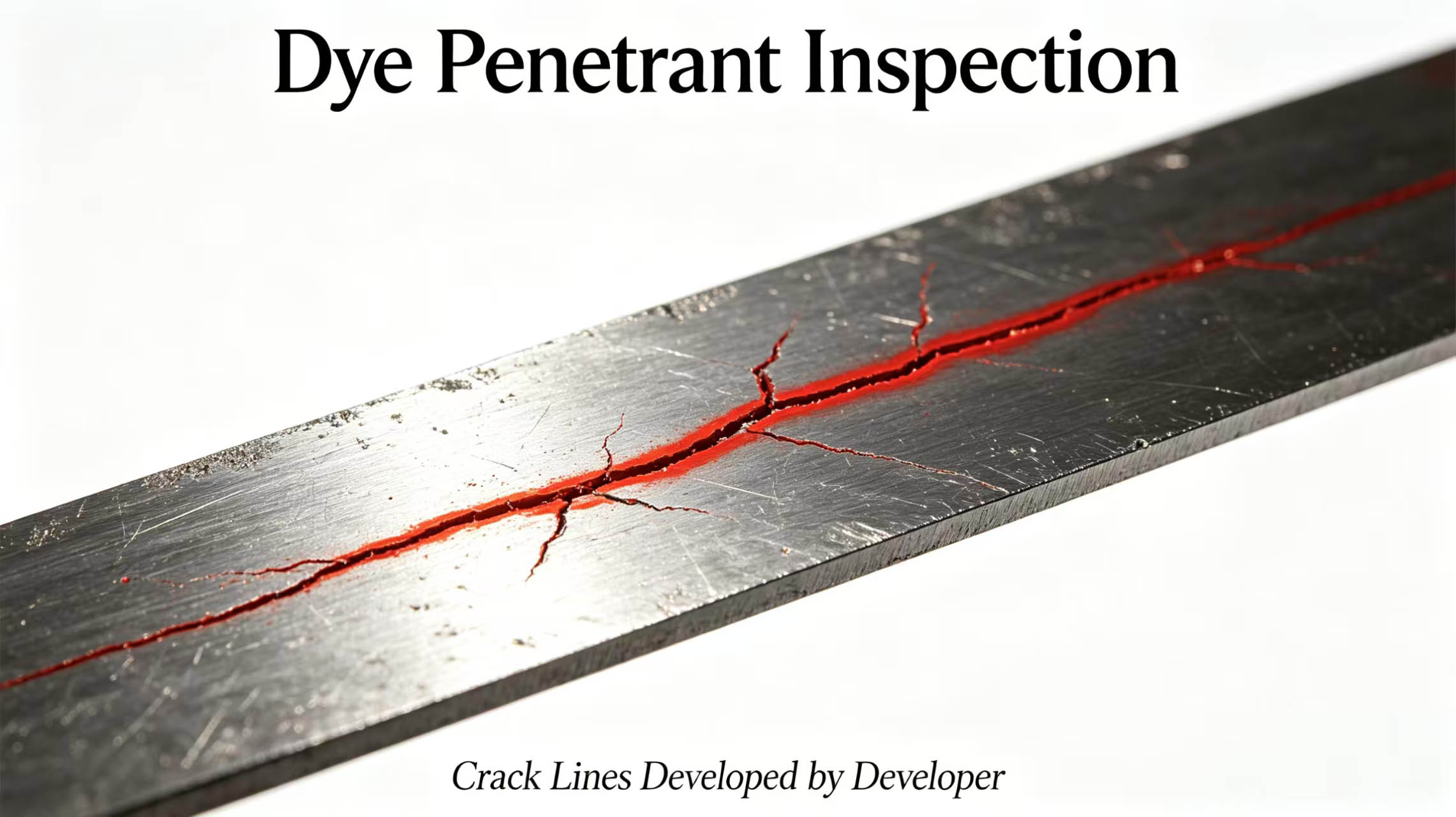

・浸透探傷検査：刃を清掃し、浸透液を塗布し、拭き取り、現像液を塗布します。現像線が連続していて明瞭であれば、亀裂は比較的深いです。

・爪や金属片で軽くこすってみてください。もしはっきりと溝が感じられる場合は、深さが0.1mmを超えている可能性があります。

ステップ3：労働条件に基づいて決定する

・低速、低負荷、安全上重要でない位置 → 表面の亀裂は一時的に使用できる可能性があるが、検査頻度を増やす必要がある。

・高速、高負荷、自動生産ライン → 亀裂が見つかった場合は、使用を中止することをお勧めします。

・貴重な材料を切断したり、人員の安全に関わる場合は、直ちに交換してください。

4. 異なるブレード材料における亀裂許容度

· 高速度鋼ブレード靭性に優れており、表面に微細な亀裂があっても、監視しながら短期間であれば使用可能です。

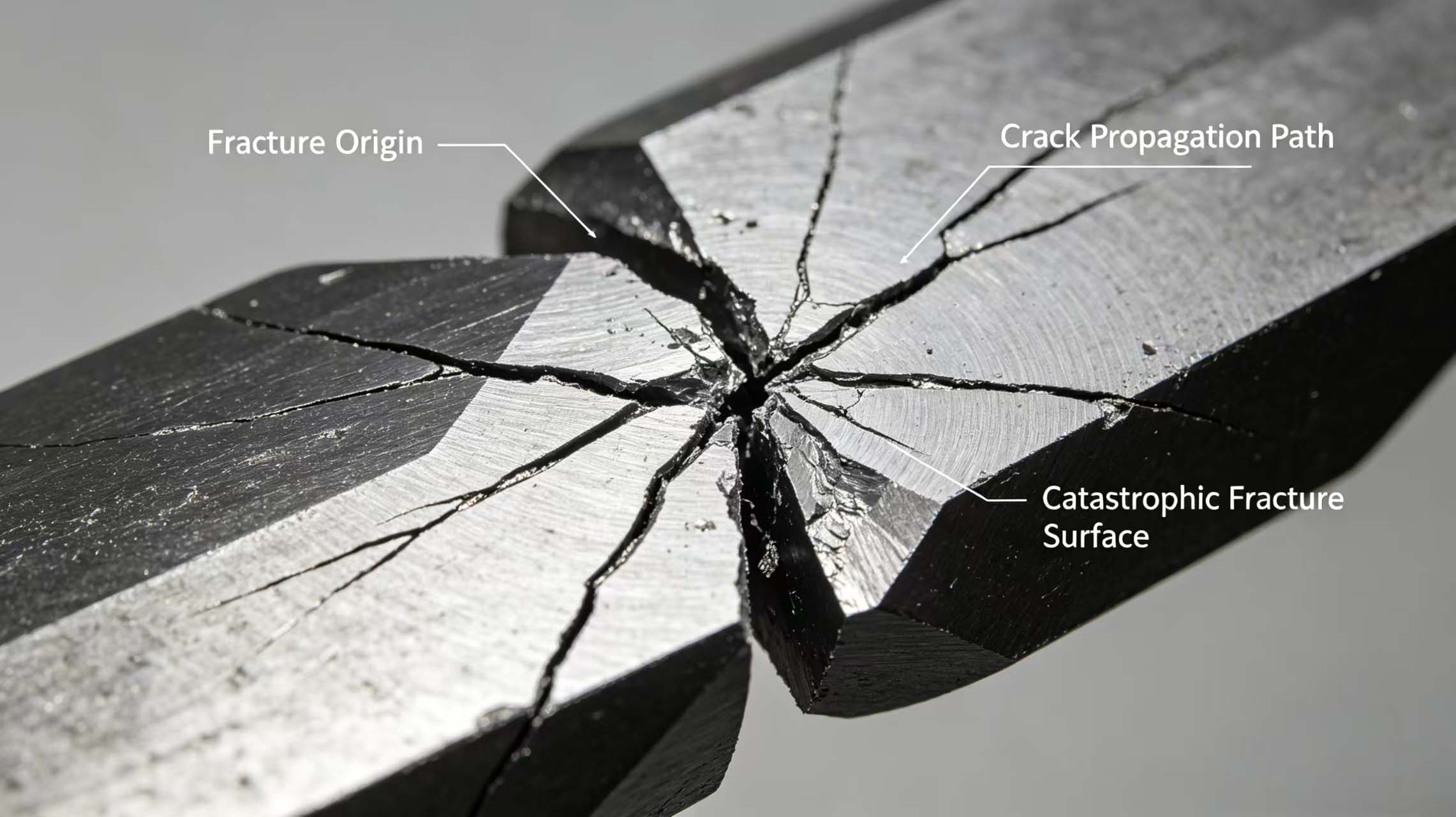

· 超硬ブレード非常に脆いため、亀裂が入った場合は使用を中止することをお勧めします。超硬合金の亀裂は非常に速く進行します。

· ステンレス鋼製の刃靭性が最も高く、表面の亀裂に対する許容度も比較的高い。

· コーティングされた刃塗膜にひび割れが生じ、基材が損傷していない場合は、引き続き使用できますが、塗膜の保護効果は低下します。

5．刃が割れた場合の緊急時の対処法

一時的に使用する必要がある場合は カスタムスリッターブレード ひび割れが発生する場合は、以下のルールに従ってください。

1. 切断速度を通常の60%以下に下げてください。

2. ブレードの間隔と重なりを減らして、衝撃を軽減する。

3. 30分ごとに作業を中断し、亀裂が広がっていないか確認してください。

4. 刃の周りに保護カバーを取り付けます。

6．ひび割れを防ぐには？

· 再研磨の標準化工場へ送り返してCNC研削を行い、研削焼けを防ぐために送り速度と冷却を制御します。

· 熱処理を最適化する適切な焼き戻しを確実にするため、金属組織検査能力を持つサプライヤーを選定してください。

· 適切な材料を選択してください衝撃の大きい状況では、より丈夫で耐摩耗性に優れた円形ブレードをお選びください。

· 設置前に点検してください新しい刃の刃先と表面を、拡大鏡で確認してください。

7. 明柏科技の推奨事項と検査サービス

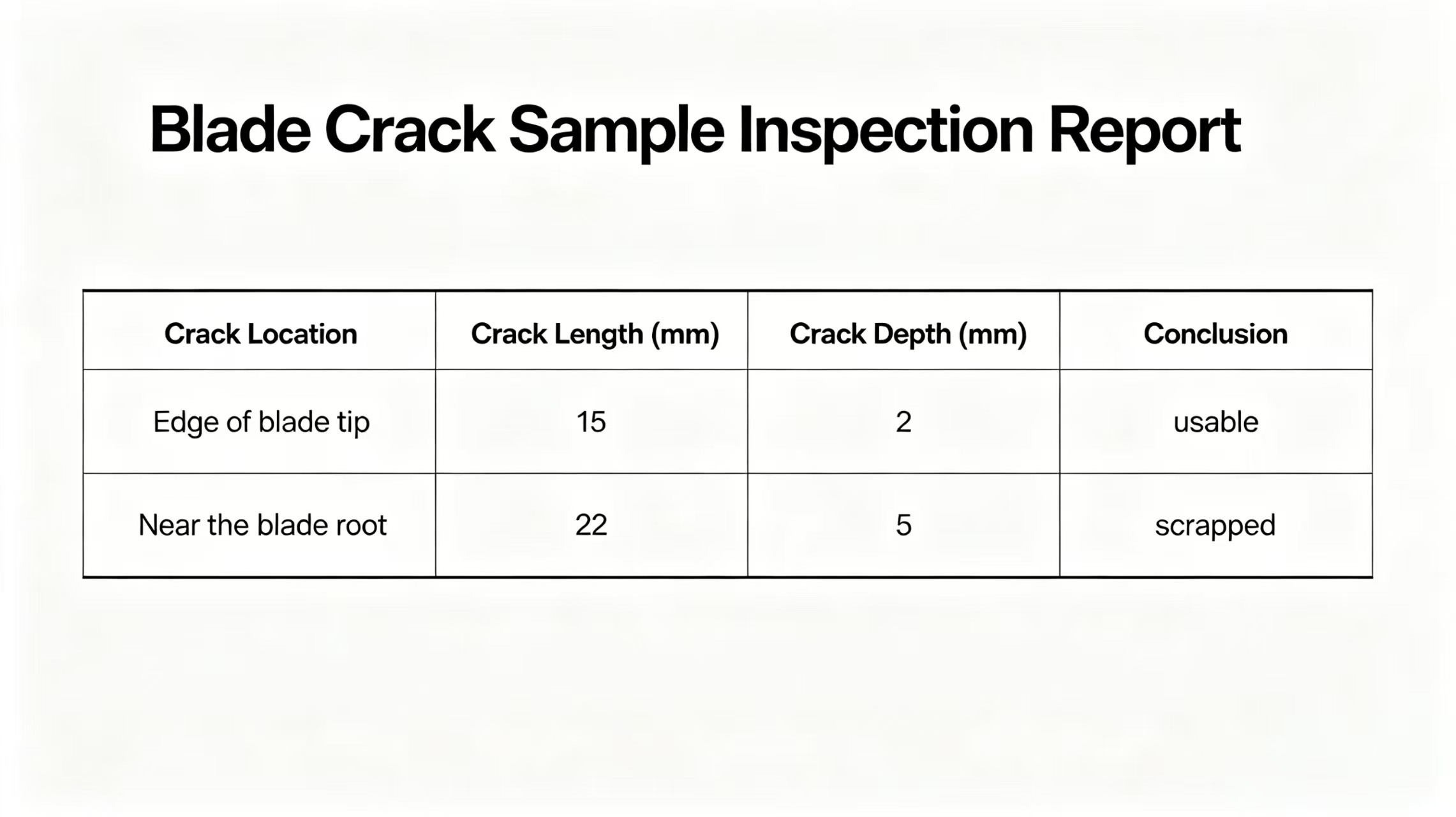

明柏機械工具科技有限公司は、刃先まで達する亀裂、または深さが0.1mmを超える亀裂は、直ちに使用を中止することを推奨します。深さが判断できない亀裂については、明柏の研究所に刃をお送りいただければ、浸透探傷検査または磁粉探傷検査を実施いたします。検査報告書には、亀裂の位置、長さ、深さを明記し、使用可能か廃棄かの結論をお伝えいたします。

結論

小さな亀裂は必ずしも廃棄を意味するわけではありませんが、決して軽視すべきではありません。亀裂の位置、深さ、使用条件、材質などによって、亀裂の運命は大きく異なります。判断に迷う場合は、使用を中止し、点検を行い、専門メーカーに相談するのが最も安全な選択です。明百科事典は、亀裂検査およびリスク評価サービスを提供いたします。

ウェブサイト：www.mingbaiblade.com
