刃をカスタマイズする際、図面に記載された「刃先角度」と実際の加工結果との間に必ずずれが生じるのはなぜですか？

カスタムブレード、円形ブレード、スリッターブレードなどをカスタマイズする際、多くのお客様が困惑する問題に直面します。図面には刃先の角度が明確に示されているにもかかわらず、実際に加工されたブレードの寸法を測ると、必ず図面からずれてしまうのです。これは製造側の加工精度が不十分なためでしょうか？それとも図面自体に問題があるのでしょうか？明百機械工具科技有限公司は、長年の生産経験に基づき、角度ずれの6つの一般的な原因を解説します。

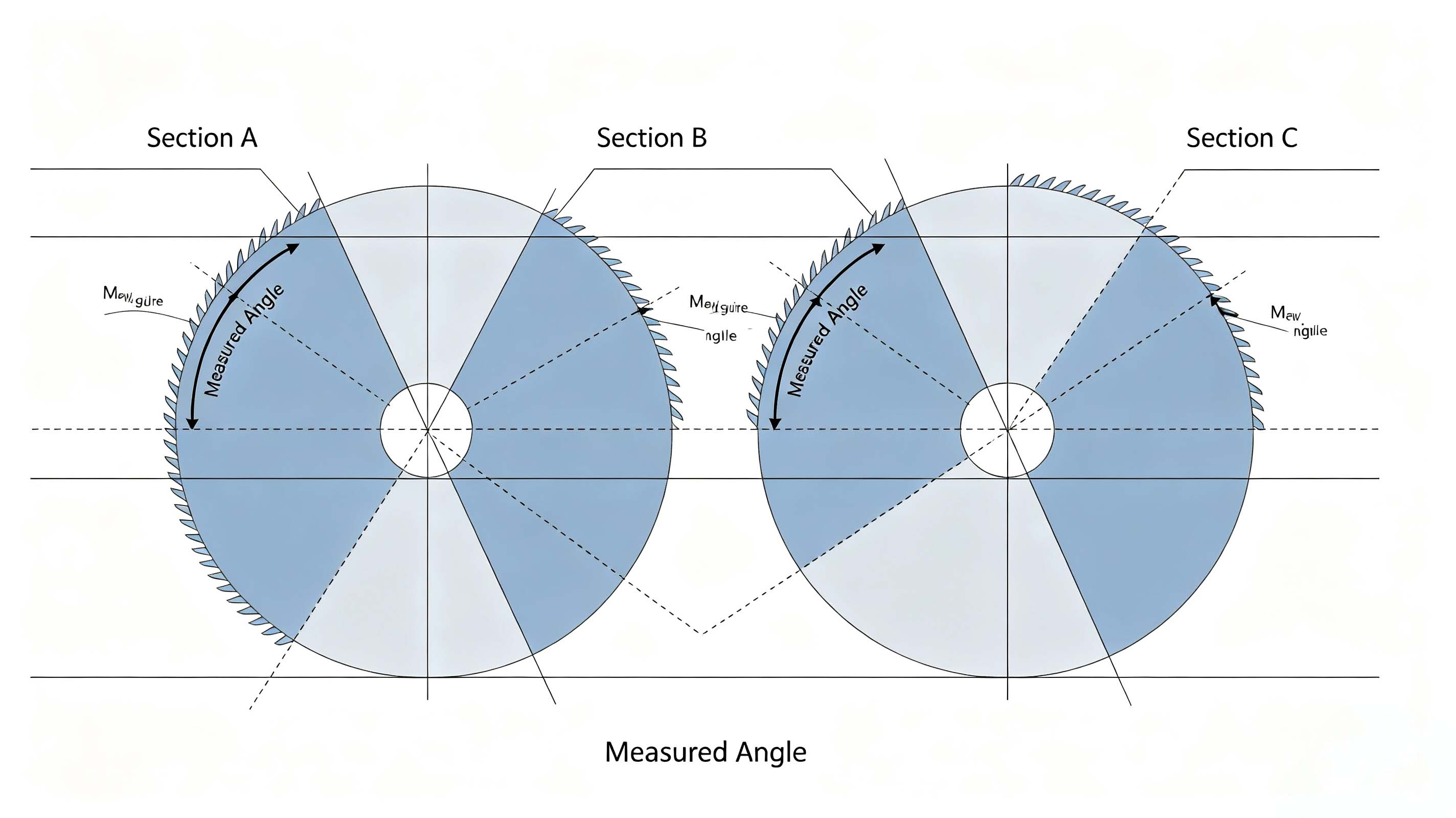

1. 異なる測定基準 — 図面上の角度と実際に測定した角度は同じ「角度」ではありません

エッジ角度は、三次元幾何学的な概念です。図面に示されている角度は通常、エッジ方向に垂直な平面など、特定の断面で測定された理論値です。しかし、実際の測定では、測定方向、断面位置、または測定機器が異なると、得られる値も変化します。

例えば、 精密スリット加工用円形ブレードエッジ角度は、エッジの最高点における通常の断面で測定されます。測定位置が0.5mmずれると、角度は1°～2°異なる場合があります。

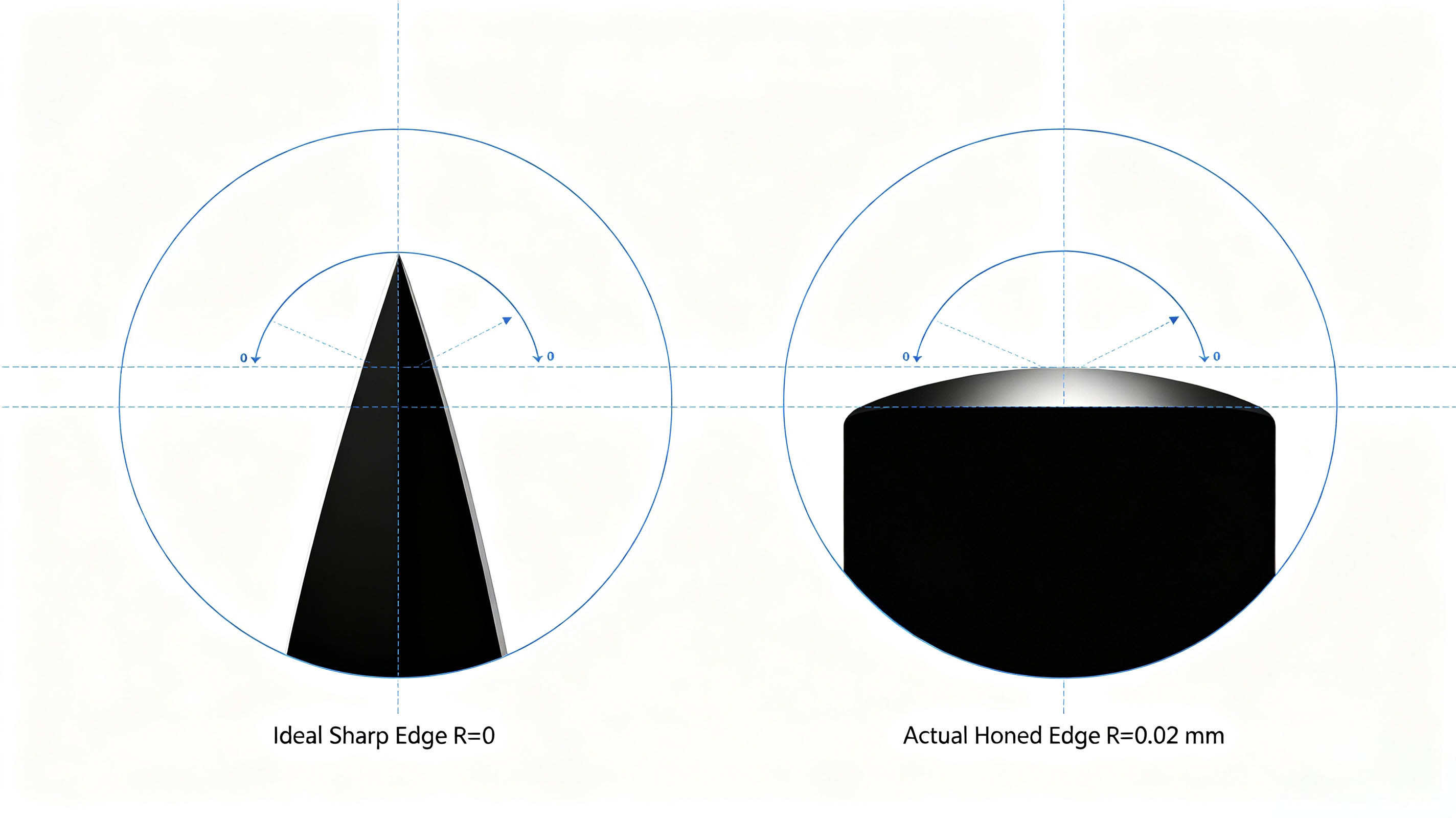

2. エッジ半径の影響（不動態化値）

図面に示されている刃先角度は、通常、理想的な鋭利な刃先（R=0）を想定しています。実際には、すべての刃は研磨後に一定の刃先半径を持ちます。 高速スリット加工用合金ブレード 多くの場合、マイクロパッシベーション（R=0.01～0.02mm）が施されており、このパッシベーションにより、実際に測定される「見かけの角度」は理論上の角度よりもわずかに大きくなります。

3. 研削中の熱変形

研削加工では熱が発生し、局所的な温度上昇と金属の膨張を引き起こします。冷却後、刃は収縮しますが、収縮量は部位によって異なるため、刃先の角度にわずかな変化が生じる可能性があります。 極薄の機械式ブレード 熱変形に対して特に敏感であり、研削中に十分な冷却を行ったとしても、0.5°から1°のずれが生じる可能性がある。

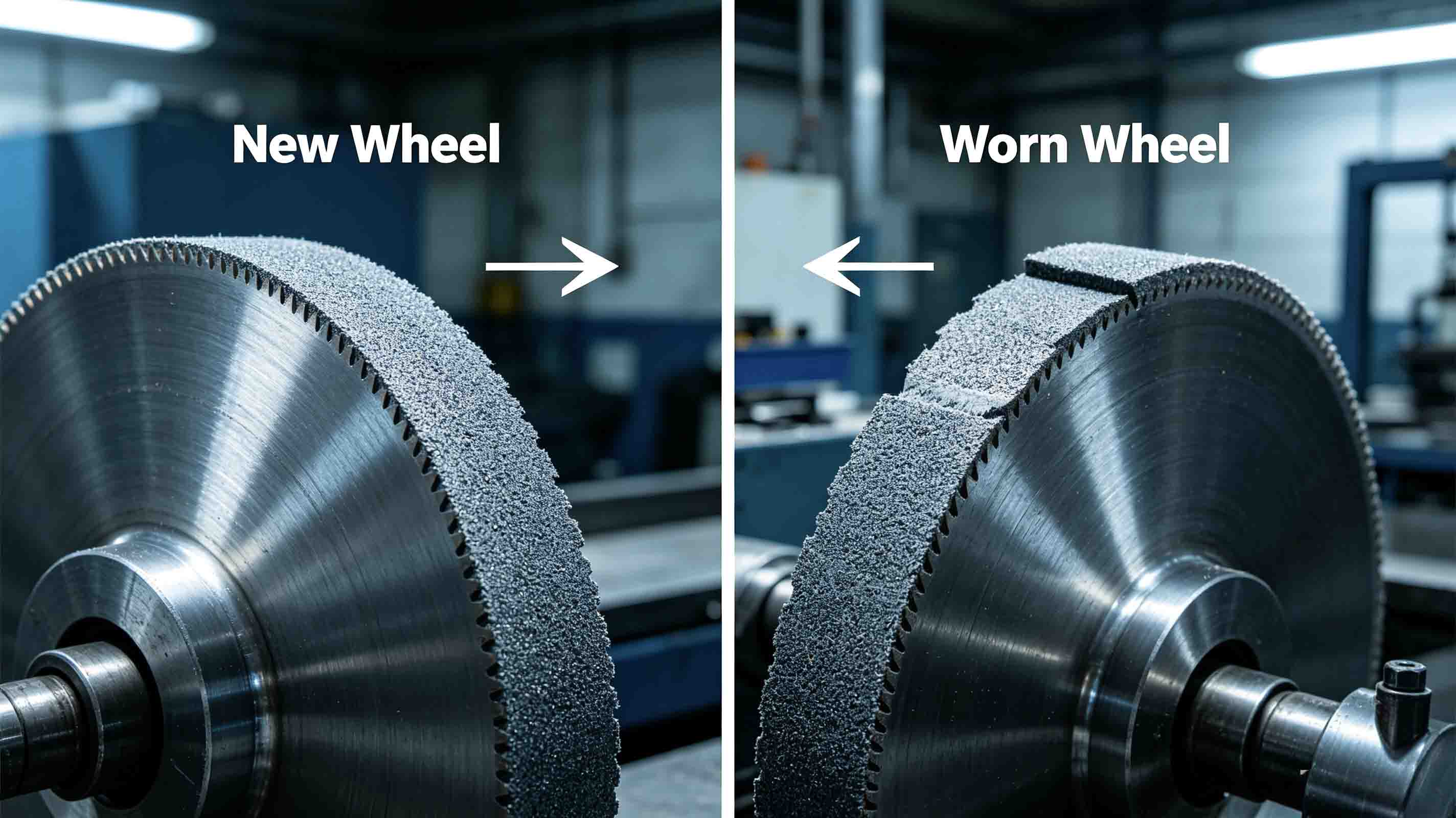

4. 研削砥石の摩耗とドレッシング頻度

バッチ生産では、研削砥石は徐々に摩耗します。適切な時期にドレッシングを行わないと、砥石の形状が変化し、それに伴って研削刃の角度がずれてしまいます。 耐摩耗性円形ブレード ステンレス鋼帯のスリット加工では、極めて高い角度の一貫性が求められ、ホイールの摩耗による累積的な角度偏差は±1.5°に達する可能性がある。

5．測定機器の精度と校正

測定機器によって精度や校正状態は異なります。同じ刃のエッジ角度をプロジェクター、工具顕微鏡、またはプロフィロメーターで測定した場合、0.5°から1°の差が生じる可能性があります。機器が定期的に校正されていない場合、その差はさらに大きくなります。

6. 図面仕様書の不備

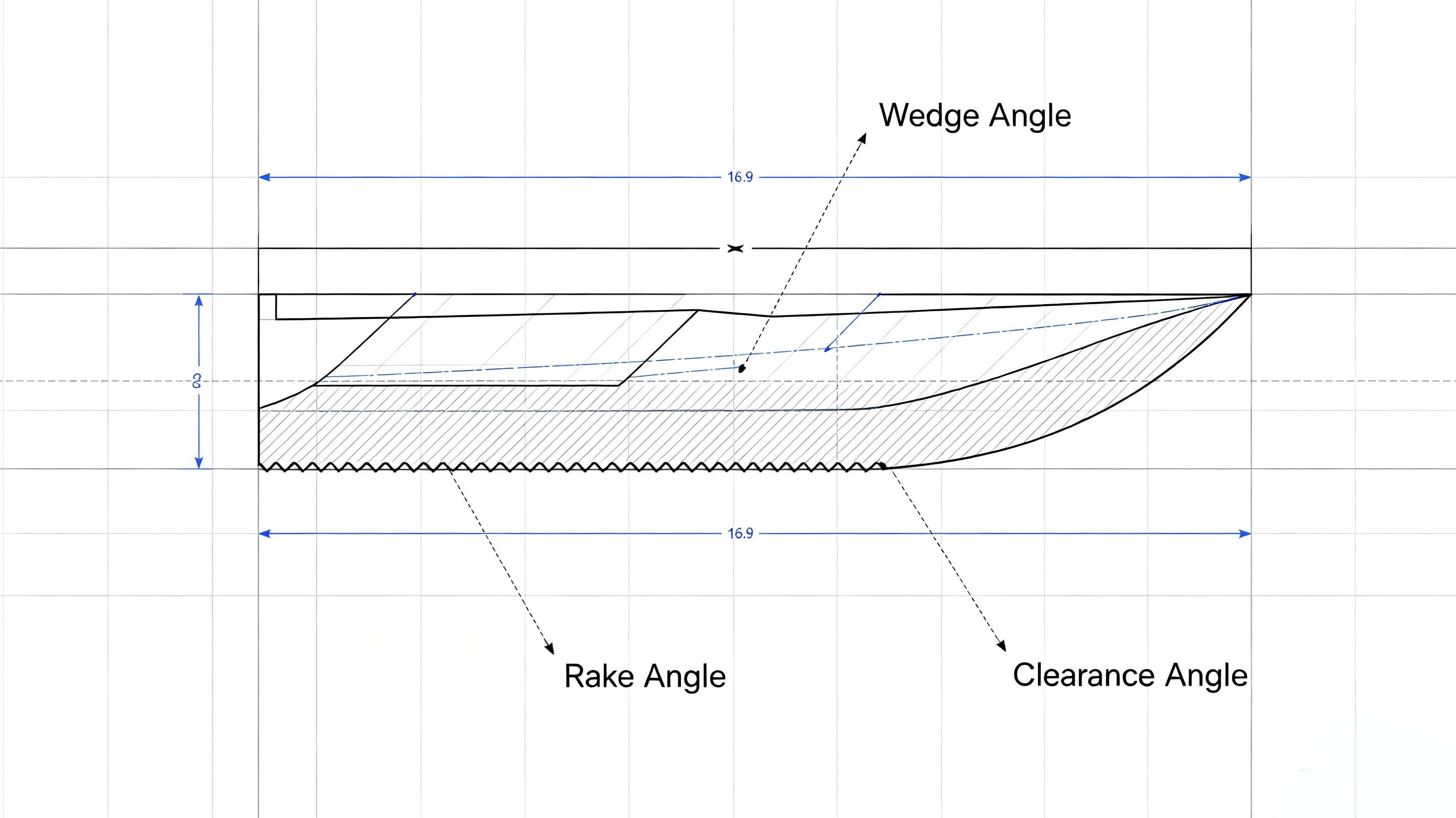

多くの図面では「エッジ角度30°」とだけ指定されており、それがくさび角、すくい角、またはクリアランス角のいずれであるかは示されておらず、測定断面、許容範囲、またはエッジ半径の要件も指定されていません。 高硬度カスタムブレードエッジ角度に許容誤差の仕様がない場合、製造業者は±2°などのデフォルト基準に従いますが、これは顧客の期待から大きく逸脱する可能性があります。

7．角度のずれを避けるには？ ― 5つの提案

1. 図面仕様書一式

くさび角、すくい角、およびクリアランス角の値を明確に指定し、測定断面の位置を示し、角度許容値（推奨±0.5°）を指定し、エッジ半径の要件を明記してください。

2. 測定方法について合意する

製造元に、使用する測定器の種類と測定を行う断面位置を確認し、「角度」について両者が共通の理解を持つようにしてください。

3．初回品検査を依頼する

量産を開始する前に、製造業者に初回品検査報告書を提出してもらい、角度が要件を満たしていることを確認した上で量産を開始してください。

4. CNC研削加工能力を持つメーカーを選ぶ

CNCグラインダーは、研削砥石の経路を正確に制御し、角度偏差を±0.3°以内に抑えることができます。

5. 研削代を考慮する

のために カスタムスリッターブレード最終的な精密研削と角度調整を可能にするため、図面に「研削代0.1～0.2mm」と指定することができます。

8. 明柏科技の角度制御機能

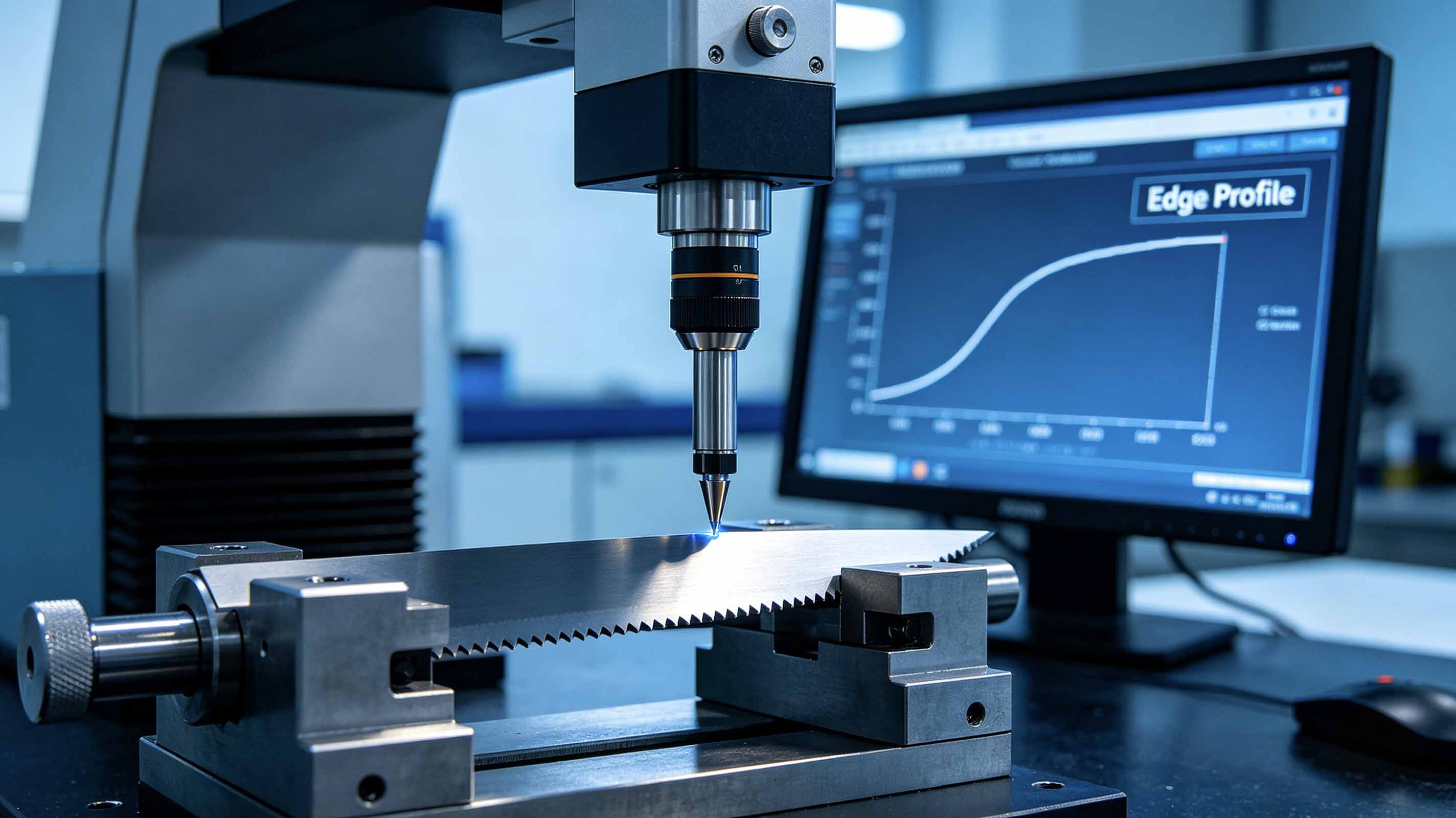

明柏機械工具科技有限公司は、5軸CNC研削盤を使用し、刃先角度制御精度±0.3°を実現しています。精密機械刃はすべて出荷前にプロフィロメーターで検査され、角度検査レポートが提供されます。図面指定角度と実際の加工角度の偏差は±0.5°以下（特殊な場合は±0.3°以内）であることを保証します。

結論

図面に示されたエッジ角度と実際の加工結果とのずれは、測定基準、エッジ半径、熱変形、ホイール摩耗、計測器の精度、または図面仕様の不備など、複数の要因から生じる可能性があります。仕様、測定、検査について両者が合意すれば、ずれは許容範囲内に抑えることができます。明百科技は精密加工にこだわり、お客様の図面と実際の製品が「角度単位で」一致することを保証します。
