極薄の機械式ブレード

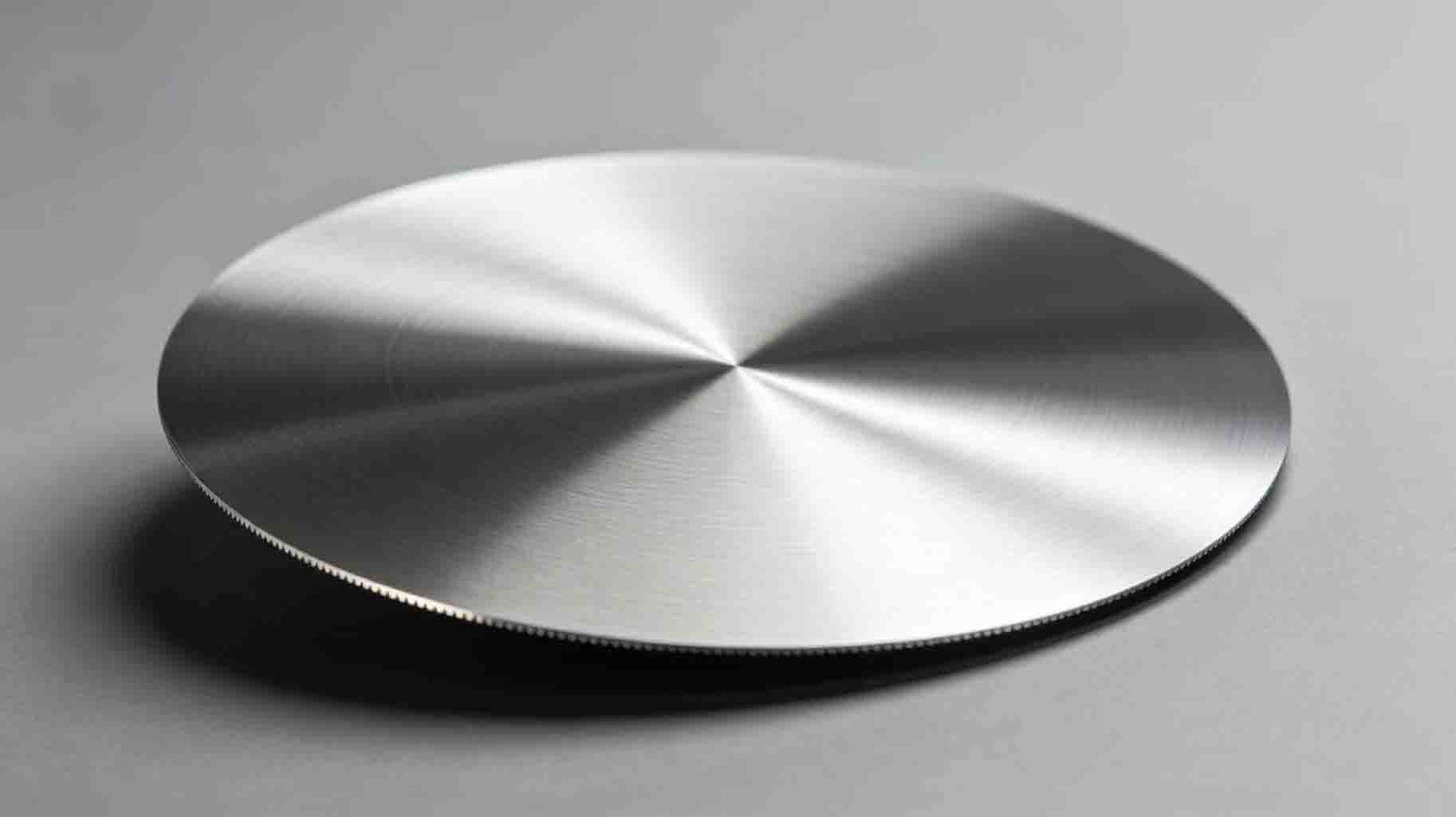

熱処理中の変形をカスタマイズする場合 特注の超薄型円形ブレード 厚さが3mm未満の円形ブレードは、焼入れ後に反り、楕円形になったり、波状の歪みが生じたりすることが多く、その結果、後続の研削代が増加したり、直接廃棄につながったりします。明白機械工具技術有限公司は、長年にわたる超薄型ブレード製造の経験に基づき、変形の原因と制御方法を体系的に分析しています。 1. 熱処理中の超薄型円形ブレードの3つの主要な変形モード 超薄型 熱処理工程中の円形ブレード 主に3種類の変形を経験する： · 反り変形刃先面が皿状または鞍状に変形し、平面度が許容範囲を超える。· 楕円形変形外径が楕円形になり、同心性が失われる。· 寸法収縮内径と外径が不均一に収縮するため、組み立てが困難になる。  2. 変形の根本原因：熱応力と変態応力の重畳 極薄ブレードは剛性が低く、内部応力に対する耐性が弱い。熱処理による変形は主に2つの原因から生じる。 · 熱応力加熱および冷却中に、刃の内側と外側の温度差によって生じる不均一な膨張と収縮。· 変革ストレス焼入れの過程で、オーステナイトはマルテンサイトに変態し、体積が約4%膨張し、大きな相変態応力が発生する。 のために 極薄合金ブレードと精密極薄ステンレス鋼ブレードまた、材料自体における炭化物の偏析も変形を悪化させる可能性がある。 3．変形を防ぐための6つの主要対策 1. 変形しにくい材料を選択する 材料は変形の根本的な要因です。焼入れ性が良く、相変態膨張係数が低い鋼材を選択することで、変形傾向を根本的に低減できます。明白科技は、以下の材料を推奨しています。 特注の超薄型円形ブレードの素材 具体的には、Cr12MoV（真空精製）、DC53、SKD11、粉末冶金高速度鋼などが挙げられる。これらの材料は炭化物が均一に分布しており、熱処理による変形を通常の鋼に比べて30～50%低減できる。 2. 前処理として応力緩和アニーリングを使用する 粗加工後、仕上げ加工前に、切削によって生じた内部応力を除去するために、応力除去焼鈍処理（温度550～650℃、2～4時間保持）を追加します。このステップは 特に極薄の機械式ブレードにとって重要 また、その後の焼入れ工程における反りを効果的に防止できる。 3. 専用の熱処理治具を設計する 極薄ブレードは、焼入れ時の変形を抑制するために治具を使用する必要があります。一般的な治具の種類： · 圧縮プレート固定具：2枚の高平面度耐熱鋼板がボルトでブレードを挟み込み、反りを抑制する。· ボアロッド固定具楕円変形を防ぐため、内径に精密に適合させた耐熱鋼棒。· 積み重ね式複合照明器具複数のブレードをステンレス鋼箔で隔てて重ね合わせ、全体を圧縮した構造。 明柏科技は各バッチごとに専用の治具を設計します 真空熱処理を施した極薄円形ブレード 専用の照明器具付き 焼き入れ工程全体を通して刃が平らな状態を保つようにするため。  4. 急冷プロセスのパラメータを最適化する · 段階的な予熱加熱温度差を小さくし、熱ストレスを低減するために、650℃と850℃の2段階予熱を行う。· 冷却温度を制御する変態応力を低減するために、下限温度（例えば、Cr12MoVの場合、1020℃ではなく980～1000℃）を使用してください。· オーステンパリング： のために 高精度極薄刃にはオーステンパリングを使用できる 厚さ1mm未満（250～350℃の塩浴中で等温）で、変形を最小限に抑えた低ベイナイト組織を得る。  5. 圧縮焼き戻しを使用する 焼き戻しの過程で、応力除去によって変形が生じる場合があります。焼き戻し中は、刃を治具にしっかりと押し付け続けることで、平面度を効果的に維持できます。焼き戻し後、刃が室温まで冷えるまでは治具を開けないでください。 6. 極低温処理を追加する のために 極低温処理を施した特注の超薄型スリッターブレード 極めて高い寸法安定性が求められる場合は、焼入れ後に-150℃の極低温処理を施し、残留オーステナイトの完全な変態を促進し、使用中のその後の変態によって生じる変形を低減する。 4. 明柏科技のプロセス保証 明柏機械工具科技有限公司は、超薄型円形刃の熱処理生産ラインを完備しています。 ・高圧ガス急冷式真空炉、温度均一性±5℃・自社開発の複合型変形防止治具・各ブレードの熱処理後の平面度を100%検査（≤0.02mm/100mm）・硬度勾配のカスタマイズが可能：刃先HRC60～62、ブレード本体HRC45～50  5．ユーザー認証手順 極薄円形ブレードを受け取った後は、以下の点検を行うことをお勧めします。 1. 刃を花崗岩の定盤の上に平らに置き、シックネスゲージで平面度を確認します。2. ダイヤルゲージを使用して、軸方向振れと半径方向振れを測定します。3. 変形が許容範囲を超えた場合は、速やかに製造元に連絡してください。無理に取り付けないでください。  6. 事例研究 リチウム電池セパレータのスリット加工工場が、厚さ1.2mmの特注超薄型円形ブレードを製作しました。従来、3社のサプライヤーから特注超薄型円形ブレードを調達しましたが、いずれも明らかな反り（平面度0.08mm）が見られました。明百科技は「応力除去焼鈍＋圧縮焼入れ＋圧縮焼き戻し」の工程を採用し、平面度を0.015mm以内に制御することに成功しました。取り付け後は切断が安定し、ブレード寿命が​​40%向上しました。  結論 熱処理中に極薄円形ブレードの変形をなくすには、運任せではなく、「材料選定＋治具設計＋工程管理」という体系的なエンジニアリング手法が不可欠です。明柏機械工具科技有限公司は、変形を制御可能な信頼性の高い製品として、お客様のご要望に応じた極薄円形ブレードを提供することに尽力しています。ウェブサイト：www.mingbaiblade.com
