スリッターブレードを最適化して、きれいに切断する方法

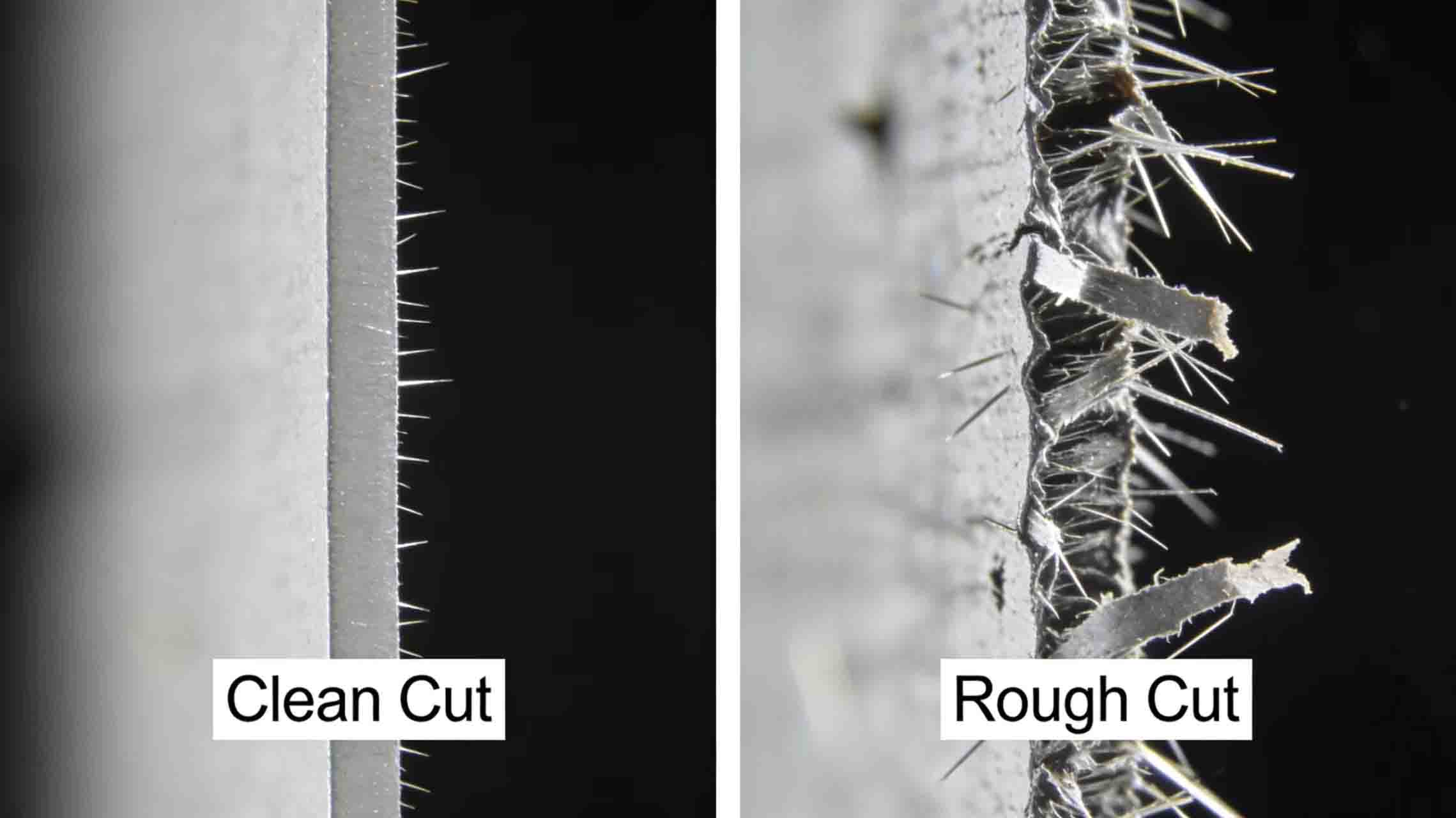

金属スリット、フィルム切断、箔スリット加工において、きれいな切断面は製品品質の重要な指標です。バリ、裂け目、粉塵、または不均一な切断面は、後工程に影響を与えるだけでなく、歩留まりも低下させます。「きれいな切断」を実現するには、スリット刃の体系的な最適化が鍵となります。 スリッターブレード, 円形の刃、そして様々な種類の カスタムブレード明柏機械工具技術有限公司は、長年の現場経験に基づき、以下の最適化戦略をまとめています。

1. 刃の選択から始めましょう：適切な刃を選ぶことが鍵です

きれいに切断するための第一の原則は、適切な刃を使うことです。素材、厚み、切断速度によって、適切な刃の仕様は異なります。

1. 材料の選定

・普通炭素鋼やステンレス鋼の切断には、高炭素高クロム工具鋼（Cr12MoVなど）または粉末冶金高速度鋼を使用する。 精密機械用ブレード 耐摩耗性と靭性の両方を兼ね備えているため、推奨されます。

・シリコン鋼板、銅箔、アルミ箔などには、超微粒子炭化物またはPVDコーティングを施します。 CNC加工ブレード バリを大幅に減らすことができます。

・粘着性のある素材（粘着フィルム、ゴムなど）を切断する場合は、素材の付着を防ぐため、鏡面仕上げの円形ブレードを選択してください。

2. 幾何学的角度最適化

・せん断角せん断角を適切に大きくすることで、切断力を低減し、材料の裂け目が発生するリスクを軽減できます。

・エッジ半径極薄材料には鋭利なエッジ（R ≤ 5μm）が必要ですが、厚いプレートには欠けを防ぐためにわずかなエッジパッシベーション（R ≈ 15～25μm）が必要です。

・レーキ角とクリアランス角材料の硬さに応じて調整してください。柔らかい材料には大きなすくい角を、硬い材料には小さなすくい角を使用してください。

2. 刃の隙間と重なりを正確に設定する

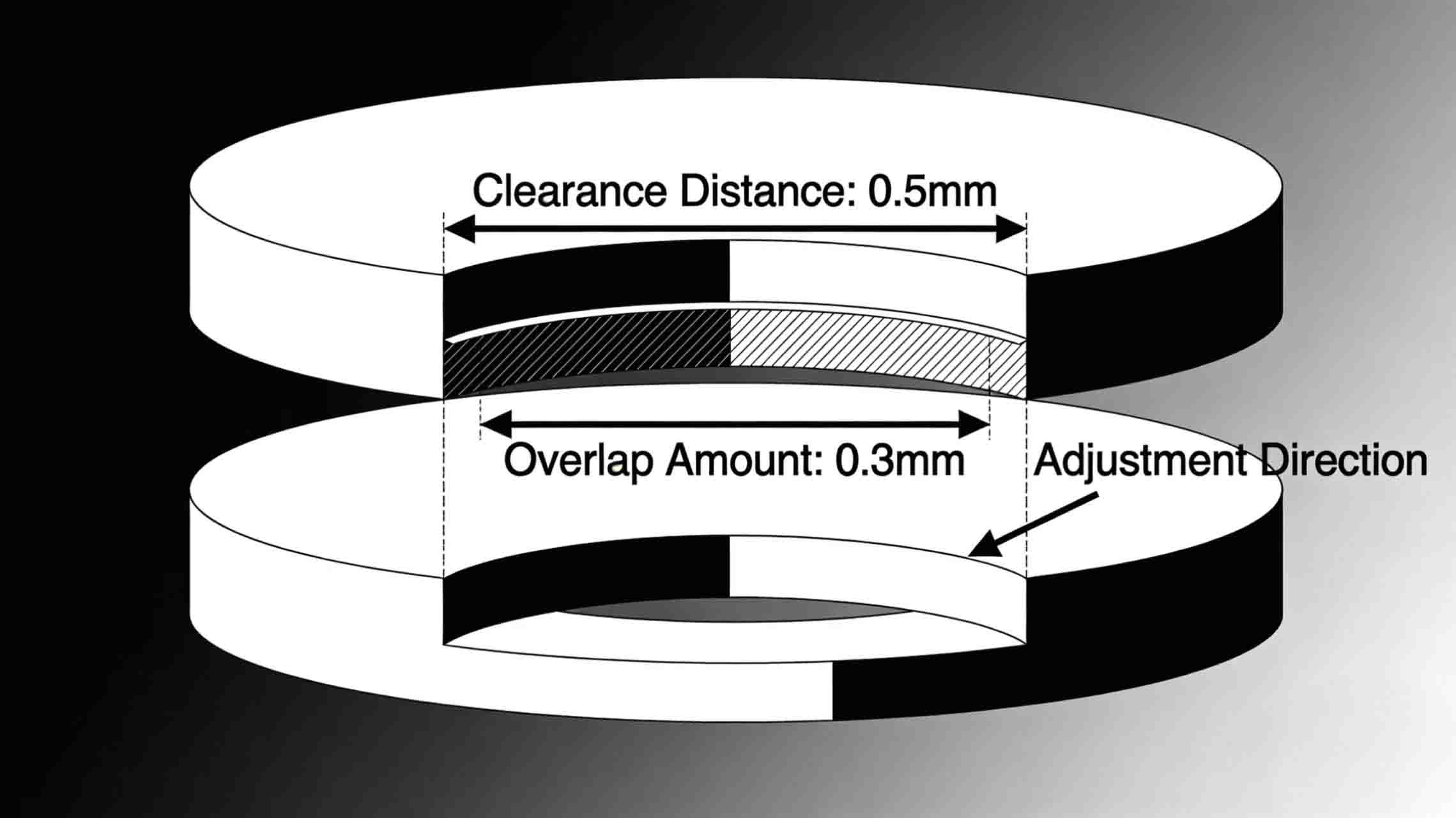

刃の隙間（上下の刃の刃先間の水平距離）と重なり（上下の刃の垂直方向の重なり深さ）は、切断の仕上がりのきれいさに影響を与える最も重要なパラメータです。

ギャップの原則：一般的には材料の厚さの5～10%です。ギャップが小さすぎると、刃の摩擦が増加し、熱が発生し、刃先が粉状になります。ギャップが大きすぎると、材料の引張破壊やバリの増加につながります。カスタムスリッターブレードの場合は、材料の厚さの8%のギャップから始めて、実際の切断結果に基づいて微調整することをお勧めします。

重ね合わせの原則：一般的には材料厚さの30～50％です。重ね合わせが不十分だと切断が不完全になり、重ね合わせが過剰だと刃への負荷が増加して摩耗が加速します。高精度円形刃を使用する場合は、装置の剛性に応じて、重ね合わせを0.05～0.3mmに制御する必要があります。

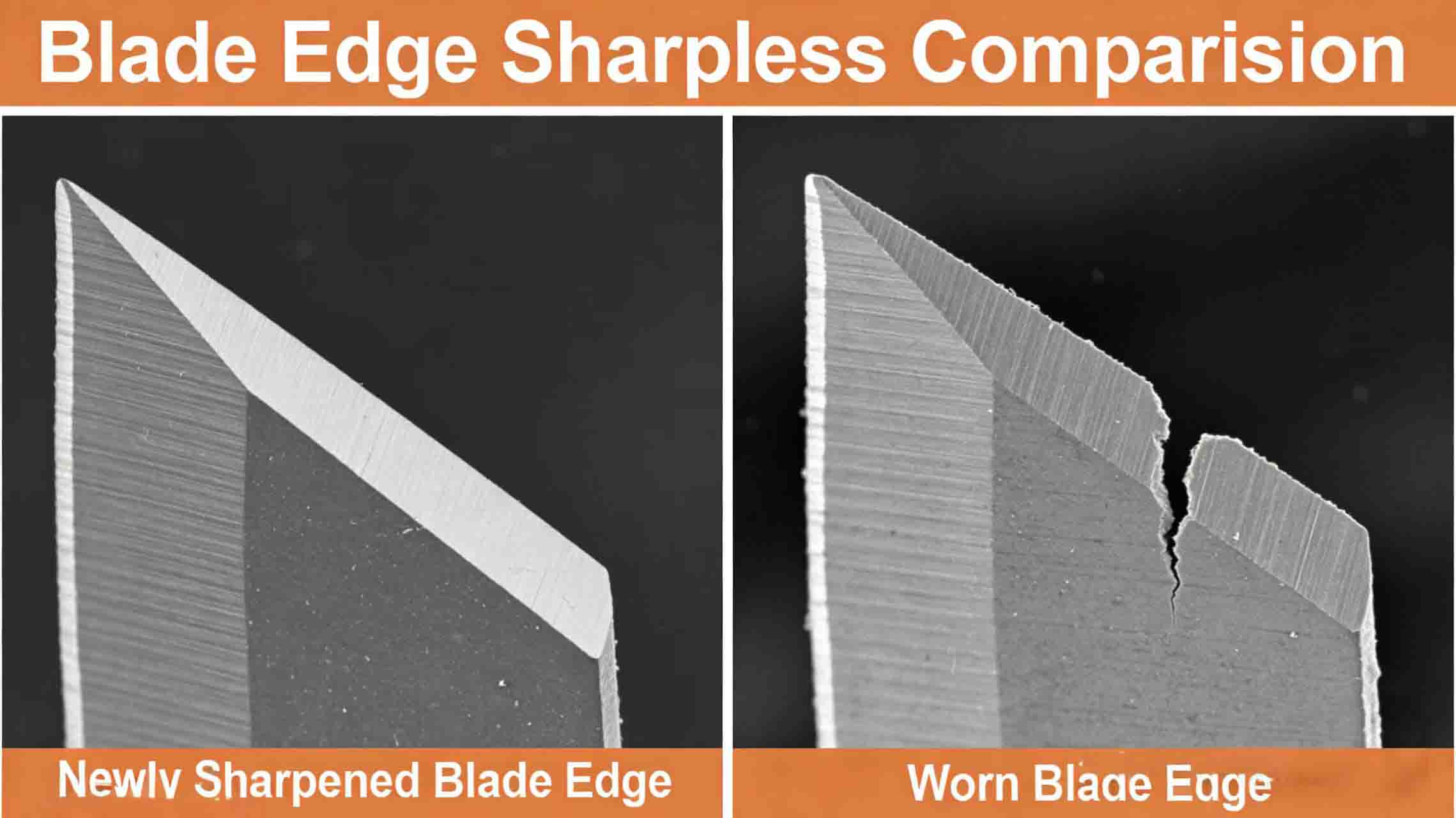

3. 刃を常に鋭く滑らかに保つ

きれいに切断するには、刃先に微細な欠陥がなく、表面が鏡のように滑らかでなければならない。

1. 精密研磨： 超精密仕上げにはCNCグラインダーを使用し、刃先の真直度を2μm以下、表面粗さRaを0.2μm以下に保ちます。明柏科技のスリッターブレードはすべて、出荷前に100%刃先検査を実施しています。

2. 定期的な研ぎ直し： 刃先に細かいバリが現れ始めたら、すぐに研ぎ直してください。刃がひどく鈍くなるまで待つと、刃の基材が損傷し、寿命が短くなります。

3. コーティング補助： TiN、TiAlN、またはDLCコーティングは、摩擦係数を低減し、材料の付着を最小限に抑えることができ、特に非鉄金属やフィルムのスリット加工に適しています。コーティングされたカスタムブレードは、優れた清浄性を発揮します。

4. 機器の動作パラメータを最適化する

1. 線路速度： 材料の特性に基づいて適切な切断速度を選択してください。金属材料の場合は一般的に30～150m/分、プラスチックフィルムの場合は300m/分を超える速度で切断できます。速度が速すぎると熱が蓄積し、切断端の溶融やバリの原因となります。

2. 張力制御： スリット加工時の巻き出し・巻き取り張力は一定でなければなりません。張力が変動すると材料が伸びたり変形したりして、切断面が湾曲してしまいます。極薄箔の場合は、低張力閉ループ制御を使用してください。

3. 誘導と調整： 刃が材料の移動方向に対して完全に垂直であること、および刃の上部軸と下部軸が平行であることを確認してください。少しでも傾きがあると、摩耗が不均一になり、切断不良の原因となります。

5. 完璧な潤滑と冷却

潤滑油は熱を除去するだけでなく、細かい切削屑を洗い流し、仕上げ面の傷を防ぐ効果もある。

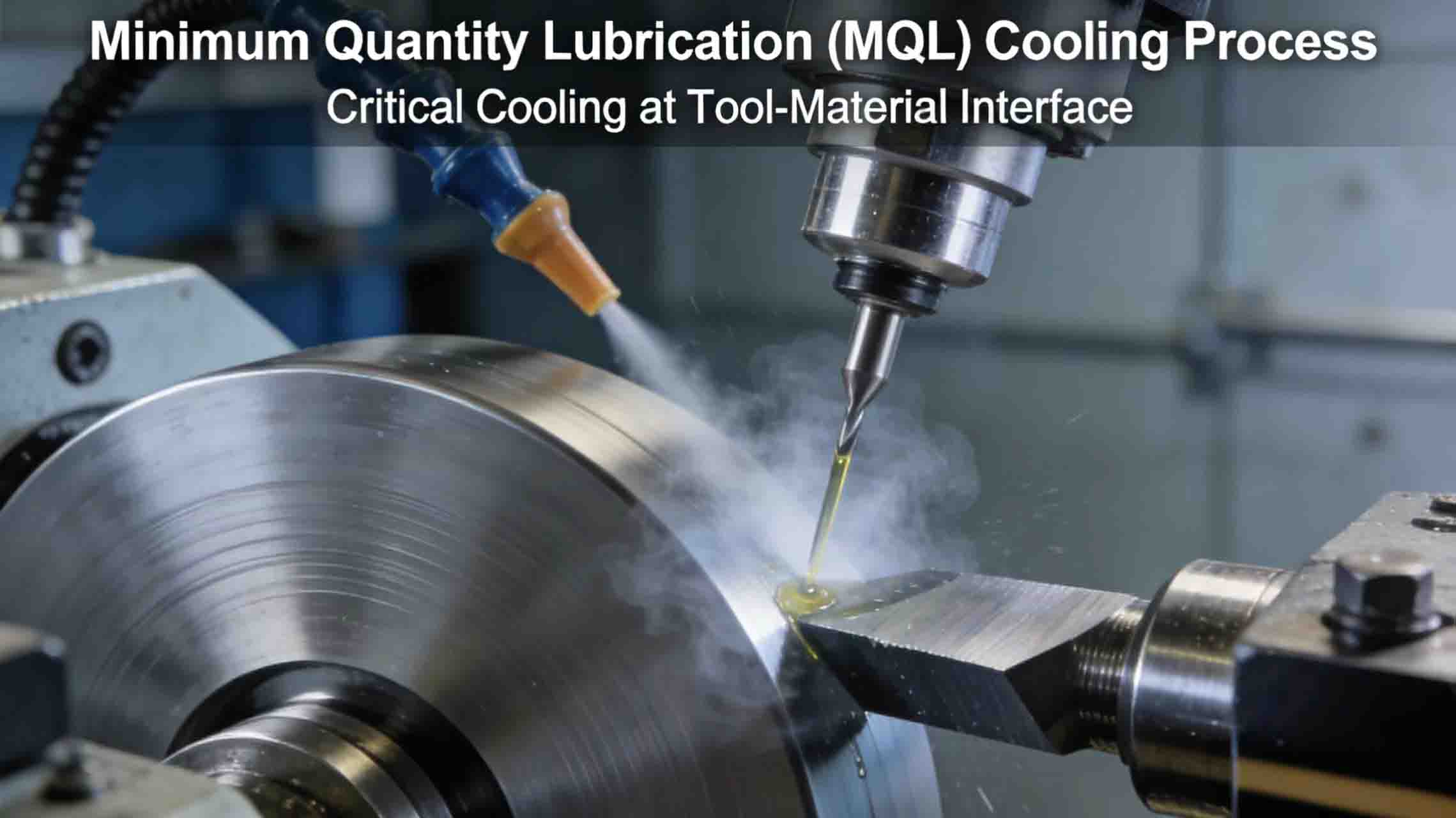

・金属のスリット加工には、オイルミスト潤滑または最小量潤滑（MQL）を使用し、オイル量を毎時5～20mlに制御してください。

・フィルムや紙などの乾式切断用途には、帯電防止スプレーを使用するか、圧縮空気で吹き飛ばしてください。

・ノズルの位置を定期的に確認し、潤滑油が切削ゾーンに正確に届くようにしてください。

6．科学的な刃物交換・保守システムを確立する

きれいな切断は一度きりの作業ではなく、工程の監視が必要です。

・初回品検査：刃の交換またはパラメータ調整のたびに、拡大鏡またはバリ検出器を使用して最初の製品の切断面を検査し、合格を確認します。

・定期的なサンプリング：2～4時間ごとにサンプリングを行い、バリの高さの傾向を記録します。

・寿命管理：過度の摩耗を避けるため、過去のデータに基づいて推奨される刃の使用期間を設定します（例：50,000メートルのスリットごとに再研磨）。

明柏科技のクリーンカッティングソリューション

お客様一人ひとりの材料、設備、品質に関するご要望はそれぞれ異なることを当社は理解しております。そのため、明柏科技は、刃の選定、形状設計、コーティング塗布から現場での試運転まで、全工程にわたるサポートを提供しています。当社の特注スリッター刃、円形刃、精密機械刃は、新エネルギー、鉄鋼、包装、エレクトロニクス業界の多くのお客様に、バリや粉塵のないクリーンな切断を実現していただいております。

刃先の仕上がりにご不安がある場合は、明柏科技にご連絡ください。当社の専門的な刃物最適化技術で、「きれいな切断」を実現いたします。
