スリッティングブレードの形状が紙やフィルムの加工に与える影響

紙、フィルム、アルミ箔などの柔軟な素材の精密スリット加工の分野では、刃の形状が加工プロセスの成否を左右することがよくあります。角度のわずかな違いでも、滑らかできれいな切断面がバリだらけになってしまうことがあります。刃先の設計が不適切だと、粉塵の蓄積により高速生産ラインが停止してしまう可能性があります。 スリッターブレード, 円形の刃、そして様々な種類の カスタムブレード明柏機械工具技術有限公司は、刃の形状が紙やフィルム材料のスリット品質に影響を与えるメカニズムについて詳細な研究を行い、科学的な最適化フレームワークを開発しました。

1. 紙やフィルムのスリット加工は、なぜ刃の形状に非常に敏感なのでしょうか？

金属切断とは異なり、紙、フィルム、箔などの柔軟な材料は、剛性が低く、延性が高く、熱に敏感といった特性を持っています。これらの材料のスリット加工時の破壊モードは「せん断破壊」ではなく、「引張破断」または「熱溶融」です。したがって、これらの材料の物理的特性に刃の形状を正確に適合させることで、きれいでシャープな切断を実現する必要があります。

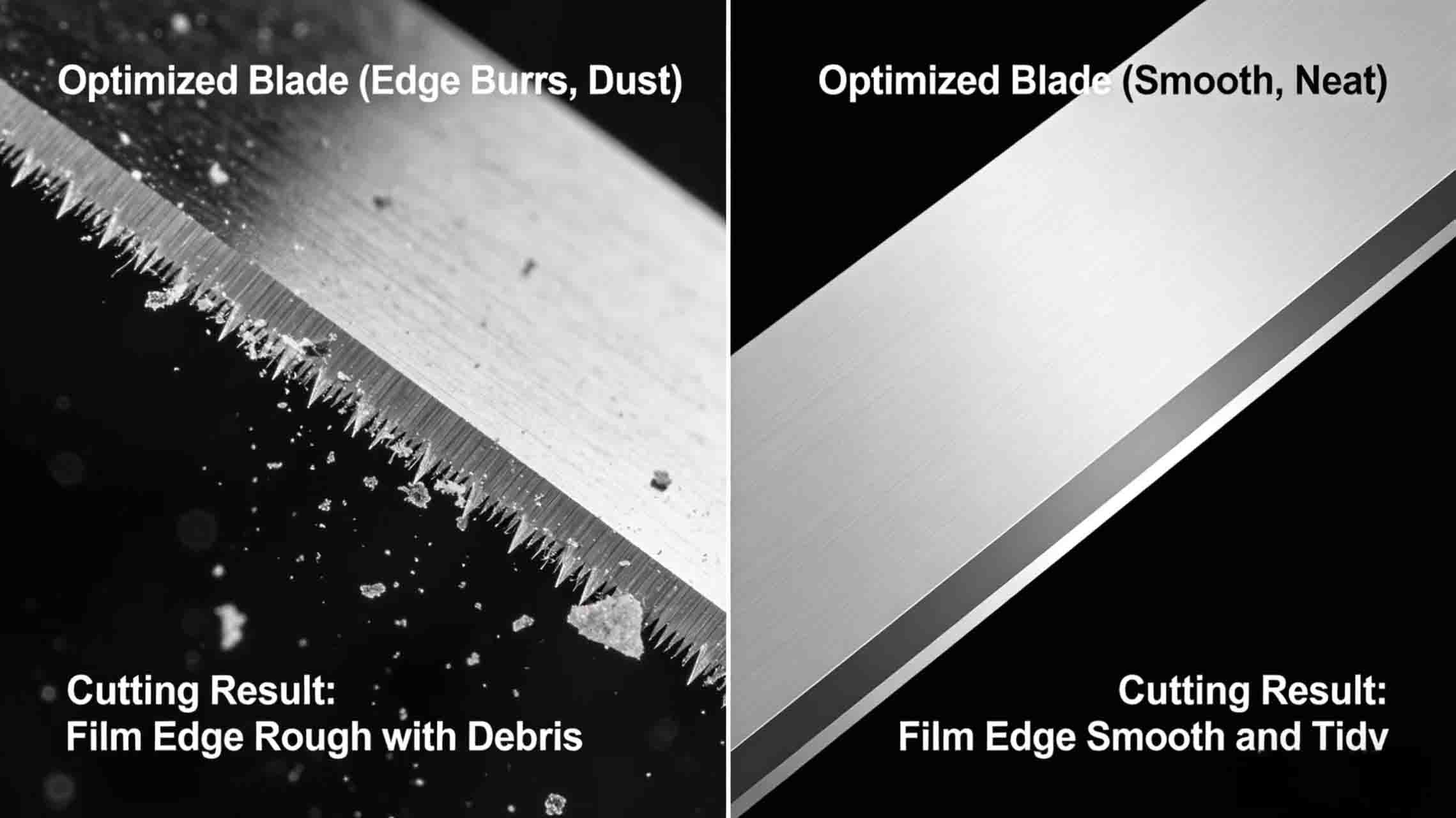

ブレードの形状が不適切な場合、以下のような問題が発生することがよくあります。

・エッジのバリや粉塵（紙粉、フィルムの破片）

・カールまたは波状のカットエッジ

・材料の伸縮と変形により幅が不均一になる

・熱の蓄積による端部の溶融または接着

2. 主要な幾何学的パラメータとその影響

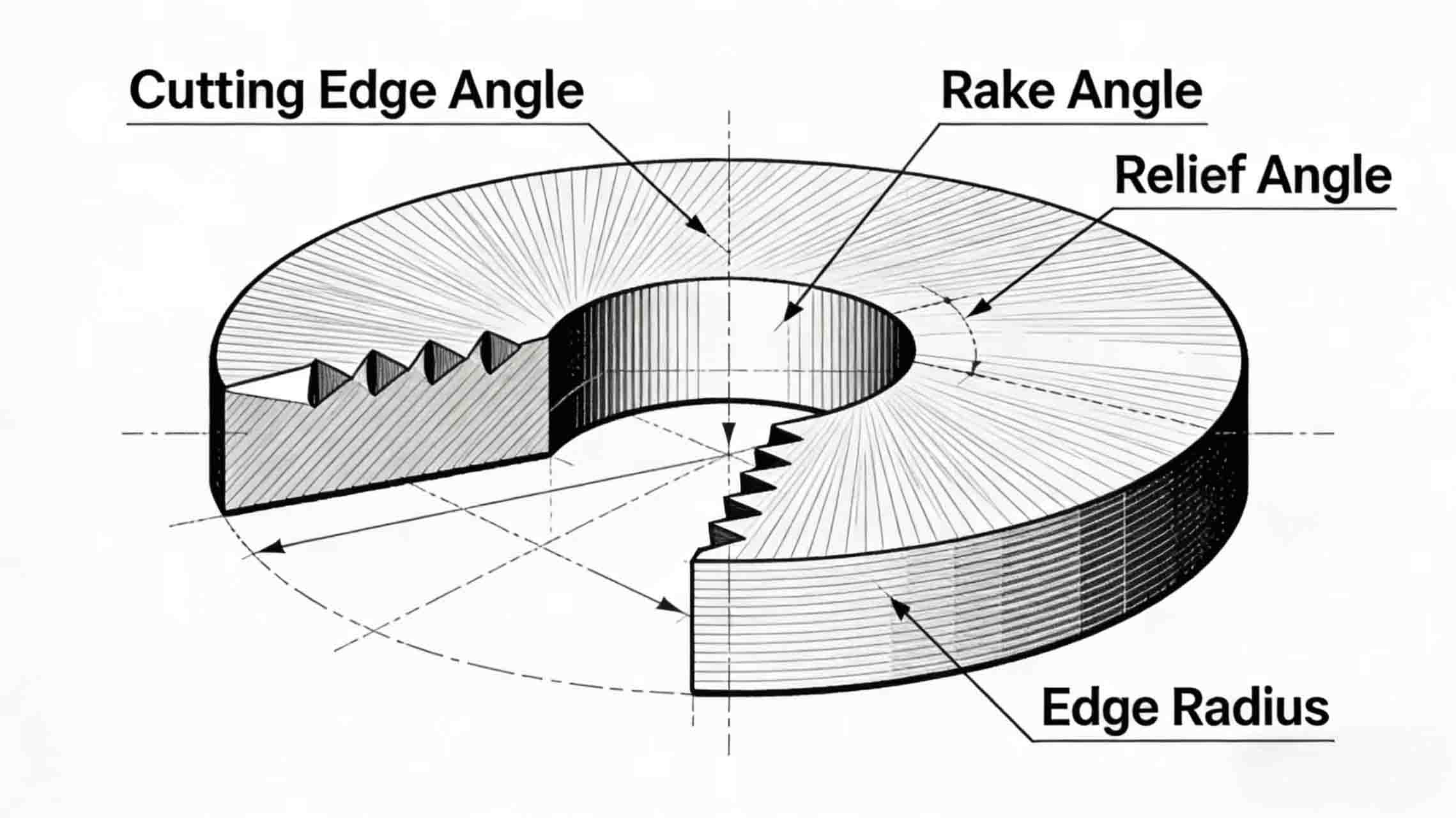

1. エッジ角度

切断品質に影響を与える主要なパラメータは、切断角度です。紙やフィルムの場合、切断角度は通常15°～30°の間で選択されます。

・小角度（15°～20°）： 刃先は鋭利で切断抵抗が低く、コンデンサフィルムやアルミ箔などの極薄材料の切断に適しています。しかし、刃先角度が小さすぎると刃の強度が低下し、高速切断時や材料に不純物が含まれている場合に欠けやすくなります。

・広角（25°～35°）： 刃先はより頑丈で、厚手の紙や充填材入りの複合材料に適しています。ただし、角度が大きすぎると切断抵抗が増加し、材料の端にへこみやバリが発生しやすくなります。

のために 精密機械用ブレード明柏科技は、材料の厚さと速度に基づいて最適な刃先角度を推奨し、研磨中にそれを正確に制御することができます。

2. レーキ角とクリアランス角

すくい角は切削屑（または削り屑）の流れ方向に影響を与え、クリアランス角は刃と材料との接触面積を決定します。

・レーキ角： 正のすくい角（+5°～+15°）は、切削屑の排出をスムーズにし、摩擦を低減するため、ほとんどのフィルムや紙に適しています。ゼロまたは負のすくい角は、極めて薄い材料や伸びやすい材料に対して、より優れた支持力を提供するために使用されます。

・クリアランス角度： クリアランス角が小さすぎると、刃と材料間の摩擦が増加し、熱と粉塵が発生します。クリアランス角が大きすぎると、刃先の支持力が弱まり、振動が発生しやすくなります。一般的に、クリアランス角は5°～12°の範囲で調整されます。

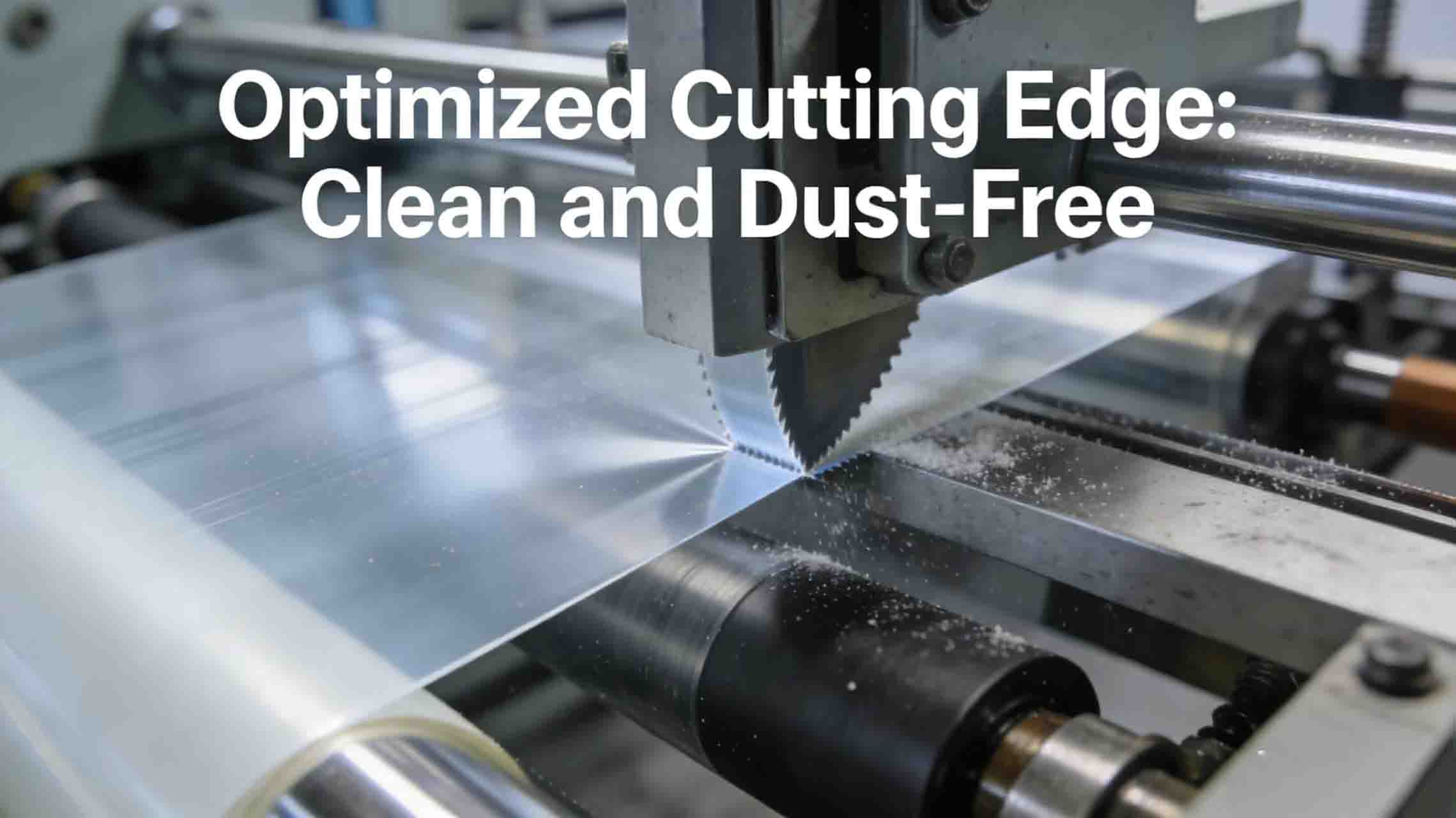

3. エッジ半径

刃先の半径は、「鋭利」か「鈍い」かを区別する重要な指標です。紙やフィルムのスリット加工においては、材料特性に基づいて刃先の半径を精密に制御する必要があります。

・鏡面仕上げのシャープネス（R ≤ 5μm）： PETフィルム、ポリイミドフィルム、アルミホイルなど、バリや粉塵の発生が許されない用途に適しています。ただし、非常に鋭利なエッジは比較的寿命が短いため、高品質のコーティングと組み合わせる必要があります。

・マイクロパッシベーション処理済み（R ≈ 10～20μm）： クラフト紙、粘着ラベル、複合フィルムに適しています。マイクロパッシベーション処理により、切断品質を維持するとともに、刃の寿命を大幅に延ばします。

使用 CNC加工ブレード 明柏科技の技術により、エッジ半径を±1μmの許容範囲内で制御することができ、様々な材料の厳しい要求を満たします。

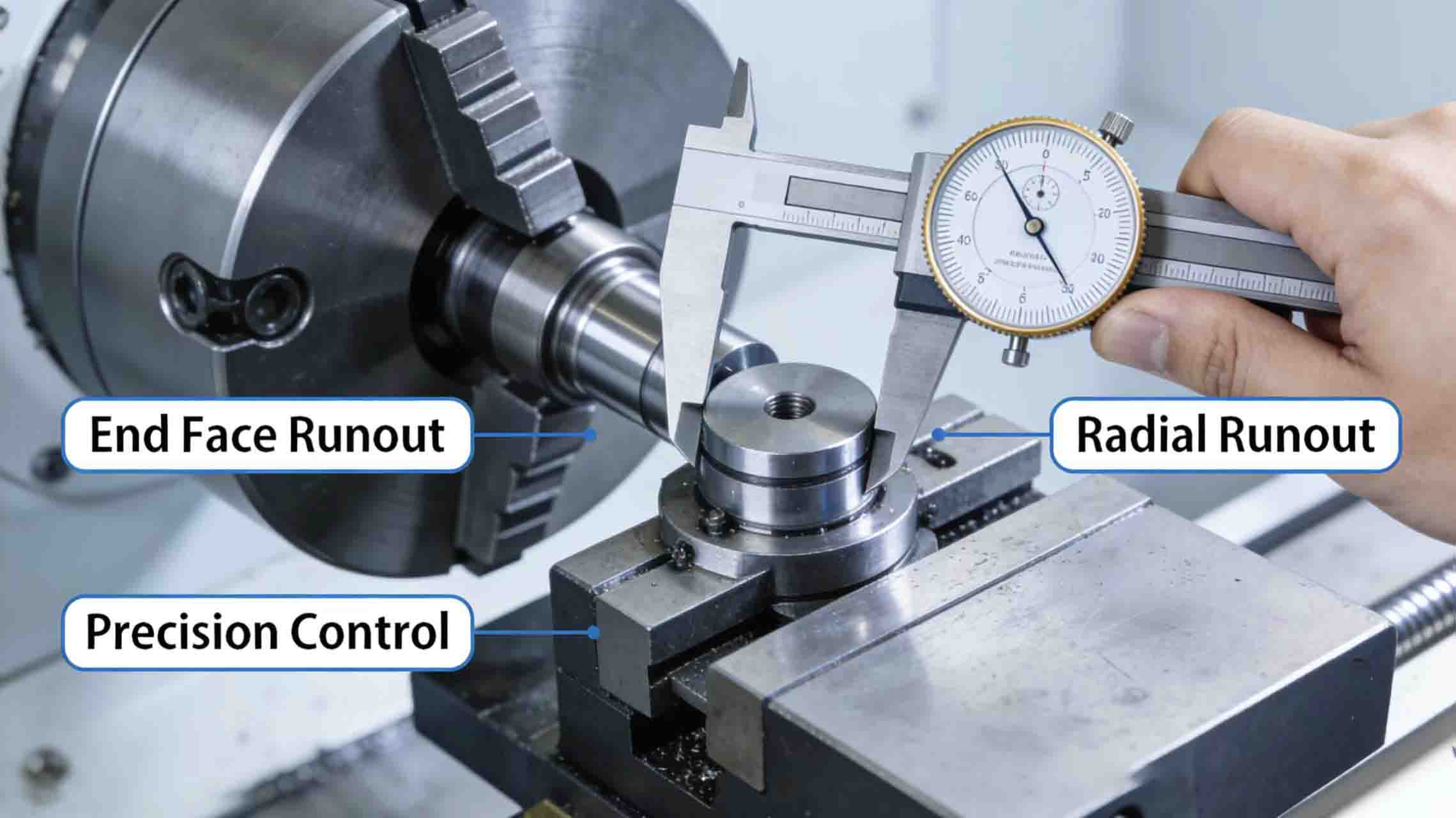

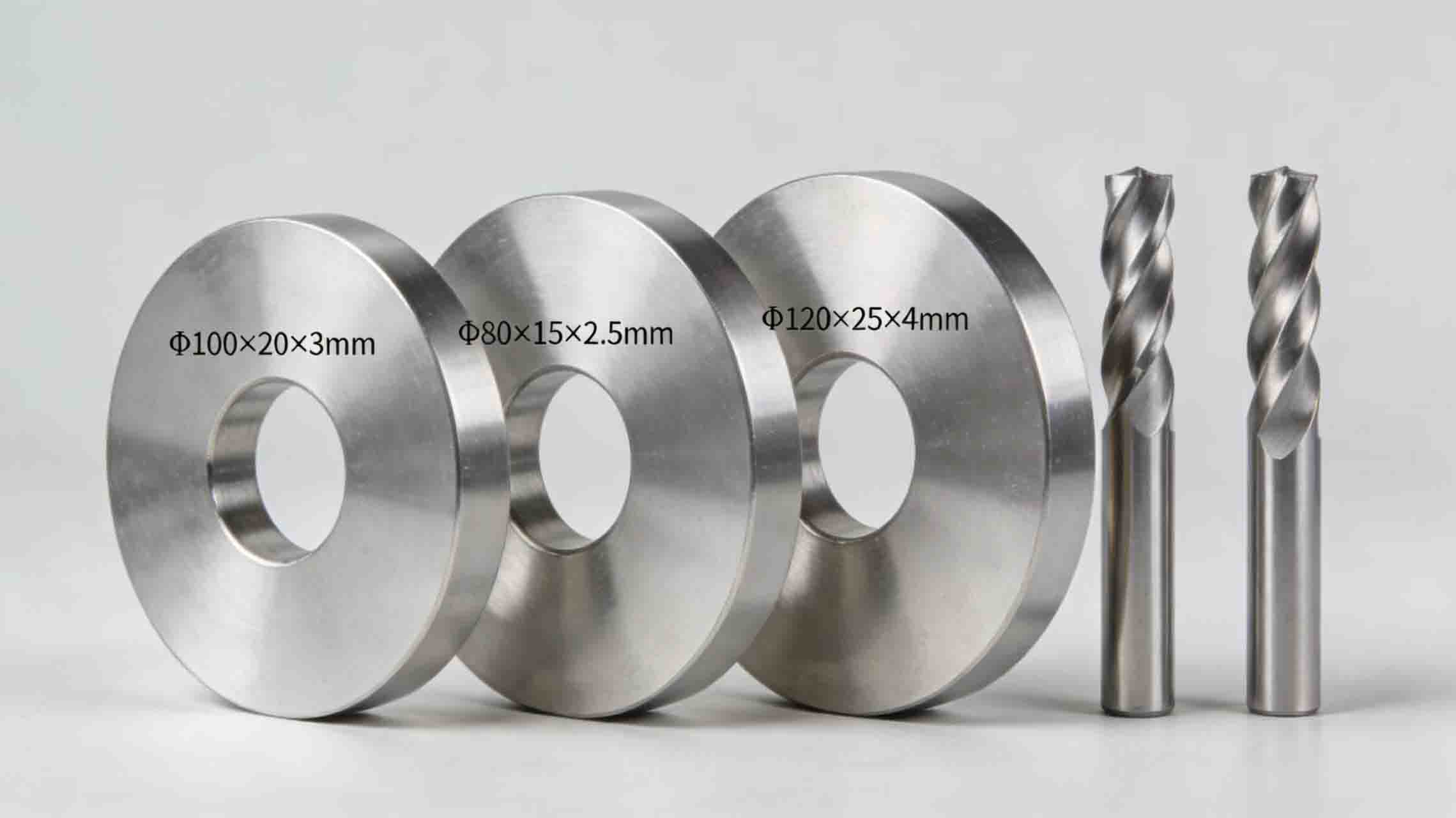

4. ブレードの平面度と同心度

回転式スリット加工（円形刃スリット加工など）においては、刃の平面度と同心度が切断安定性に直接影響する。

・平面度不足： 刃の回転中の軸方向の振れは、切断面の波打ちや切断幅の変動を引き起こします。

・同心度許容誤差が大きすぎる： ラジアル振れはブレードギャップの周期的な変動を引き起こし、局所的なバリや粉塵の発生につながる。

の 円形の刃 明柏科技が製造する製品は、平面度0.002mm以内、同心度0.005mm以下を実現し、高速かつ安定したスリット加工を保証します。

3. さまざまな材料に対する幾何学的パラメータ最適化の推奨事項

標準的な厚さが2～12μmのコンデンサフィルムの場合、推奨されるエッジ角度は15°～18°、クリアランス角度は6°～8°、エッジ半径はR≦3μmであり、DLCコーティングが推奨されます。

厚さ12～100μmのPETフィルムの場合、エッジ角度は18°～22°、クリアランス角度は8°～10°、エッジ半径Rは5μm以下、TiNまたはTiAlNコーティングが推奨されます。

厚さ7～50μmのアルミ箔は、一般的に、エッジ角度16°～20°、クリアランス角度6°～8°、エッジ半径R≦5μm、およびDLCまたはTiNコーティングを施した場合に最高の性能を発揮します。

厚さ80～300μmのクラフト紙の場合、エッジ角度22°～28°、クリアランス角度10°～12°が適しており、エッジ半径は約12μmで、コーティングなしまたはハードクロム仕上げが望ましい。

100～200μmの粘着ラベルには、20°～25°のエッジ角度、8°～10°のクリアランス角度、約10μmのエッジ半径、および非粘着性コーティングが必要です。

厚さ50～150μmの複合フィルムは、エッジ角度20～25°、クリアランス角度8～10°、エッジ半径約8μm、TiNまたはTiCNコーティングを施すことで最適な性能を発揮します。

注：上記の値は参考値であり、機器の剛性や速度に基づいて微調整する必要があります。

4. 形状、コーティング、および材料の相乗効果

刃の形状は単独で存在するものではなく、コーティングや基材と組み合わさってスリット加工の結果を決定する。

・コーティングのマッチング： 鋭利なエッジ（小角度、小半径）とDLCなどの低摩擦コーティングを組み合わせることで、接着性を大幅に低減でき、特に接着性材料に適しています。一方、より頑丈なエッジ（大半径）とTiAlNなどの耐摩耗性コーティングを組み合わせることで、長寿命が求められる厚紙のスリット加工に適しています。

・基質の選択： 粉末冶金法で製造された高速度鋼は、複雑な形状を持つカスタムスリッターブレードの製造に最適です。その微細な結晶構造は、極めて小さな刃先半径でも欠けることなく加工できます。超硬合金は極薄箔のスリット加工に使用されますが、加工がより難しく、極めて高い幾何学的精度が求められます。

5．明白科技の最適化手法

明柏機械工具科技有限公司は、製紙・フィルム加工業界へのサービス提供を通じて、幾何学的パラメータの最適化に関する豊富な経験を蓄積してきました。当社は、以下の方法でお客様の高品質なスリット加工の実現を支援します。

1. 材料分析： 顧客から提供された材料について、厚さ、硬度、摩擦係数、熱感受性、その他のパラメータを試験する。

2. 幾何学的デザイン： 材料特性と設備パラメータに基づいて、エッジ角度、半径、すくい角、およびクリアランス角の最適な組み合わせを設計する。

3. 精密製造： 5軸CNC研削盤を用いて、ミクロンレベルの幾何学的精度制御を実現する。

4. 現地試運転： 現場の技術担当者がブレードの間隔、重なり、速度を調整し、設計された形状の利点が最大限に発揮されるように支援します。

結論

紙やフィルムのスリット加工において、刃の形状は決して「十分」なパラメータではありません。それは切断品質を決定づける核心的な要素であり、切れ味と耐久性、速度と安定性のバランスを取る技術です。明百科技は、幾何学的パラメータに関する深い理解と精密な製造能力を活かし、カスタムブレード、円形ブレード、スリッターブレードを世界中のユーザーに提供することで、あらゆるスリット加工がクリーンでシャープ、そして完璧な仕上がりとなるよう支援しています。

スリット加工の品質問題でお困りの場合は、明柏科技にご連絡ください。当社の専門的な形状最適化ソリューションが、お客様の加工効率を確実に向上させます。
