スリッター刃の位置決めミスによって発生するウェブ張力の問題を解決するには？

紙、フィルム、粘着ラベルなどのウェブ材料のスリット加工中、張力変動は最終製品の品質に影響を与える一般的な問題です。多くのオペレーターはまず巻き出し、巻き取り、または引き抜きロールを確認しますが、重要な要素を見落としがちです。それは、スリットブレードの位置が正しいかどうかです。実際、取り付け位置、アライメント精度、軸方向の位置は、 円形の刃 そして スリッターブレード 刃の位置決めは、切断ゾーンにおける材料への力の分布に直接影響を与え、生産ライン全体に張力異常を引き起こします。本日、明柏機械工具科技有限公司は、刃の位置決めと張力問題の本質的な関係を工学的観点から解説し、体系的な解決策を提供します。

1. 刃の位置が間違っていると、どのように張力の問題が発生するのですか？

スリット刃の位置決めには、軸方向位置（左右方向）、半径方向高さ（上下方向）、および刃間の平行度という3つの次元が関係します。これらのパラメータが理想的な状態から逸脱すると、次のような張力変動が発生します。

1. 軸方向の位置決めずれがウェブのずれを引き起こす

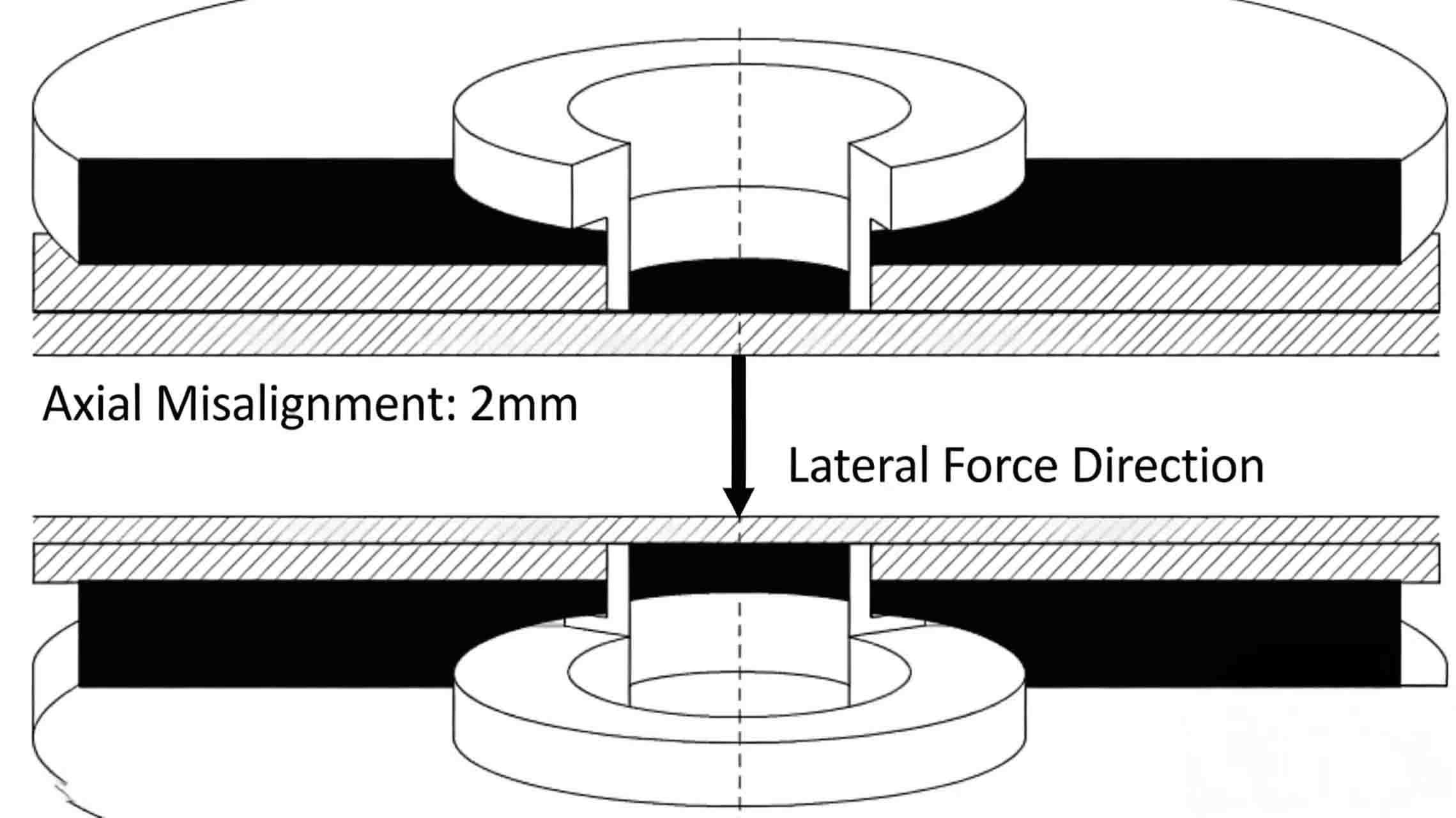

上下刃間の軸方向のずれが許容範囲を超えると、スリットされたストリップに横方向の力が加わります。この横方向の力によって、切断後の材料が直線経路からずれてしまい、巻き取り時にストリップの端が不均一になったり、「伸縮」現象が発生したりします。ずれを修正するために、作業者はステアリングローラーの修正力を上げることがよくありますが、その結果、張力が周期的に変動します。

2. 平行でないブレードが局所的な伸張を引き起こす

左右の円形ブレードの軸が平行でない場合（ピッチ角またはヨー角が存在する場合）、ブレードギャップは軸方向に沿って変化します。ギャップが小さい領域では材料がより圧縮され、ギャップが大きい領域では材料がより引き伸ばされます。この不均一な応力分布により、材料の幅全体にわたって張力の不均衡が生じ、軽度の場合はエッジの波打ち、重度の場合はウェブの頻繁な破断につながります。

3. ブレードの半径方向の高さの不均一性が周期的な衝撃を引き起こす

多刃スリット加工システムにおいて、ある刃群の半径方向の高さ（重なり）が他の刃群と異なる場合、その切断箇所は材料に余分な衝撃荷重をかける。この衝撃は張力波として巻き出し端と巻き取り端に向かって伝播し、張力センサーの読み取り値に激しい変動として現れる。

4. ブレードの取り付けが緩んでいる、または偏っている

もし スリッターブレード 締め付けが不十分であったり、ブレードシャフトに偏心があると、ブレードは1回転ごとに材料に交互の応力を加えます。この高周波で振幅の小さい張力変動は、通常の張力制御装置では除去が難しく、スリットの端に目に見える「チャタリング痕」を残します。

2. ブレード位置決め問題の診断のための3つのステップ

張力制御装置のパラメータを調整する前に、以下の方法を用いてブレードの位置を確認することをお勧めします。

1. 静的アライメントチェック

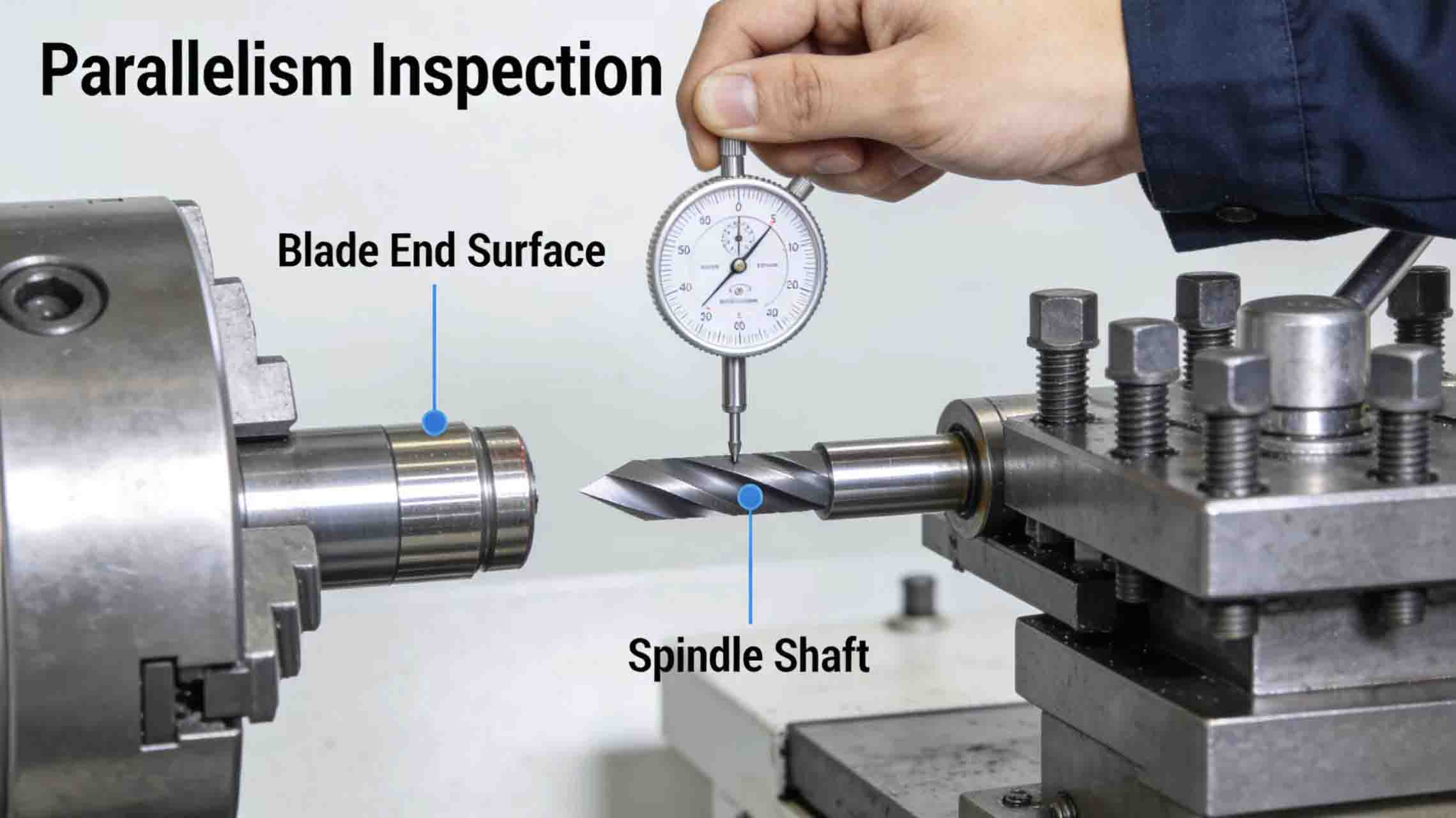

ダイヤルゲージまたはレーザーアライメントツールを使用して、上下のブレードシャフト間の平行度を確認します。両端の偏差は0.02 mm/mを超えてはなりません。また、各ブレードの軸方向振れと半径方向振れも確認してください。 カスタムブレード通常、軸方向振れは0.005mm以下、半径方向振れは0.01mm以下です。

2. 動的採点テスト

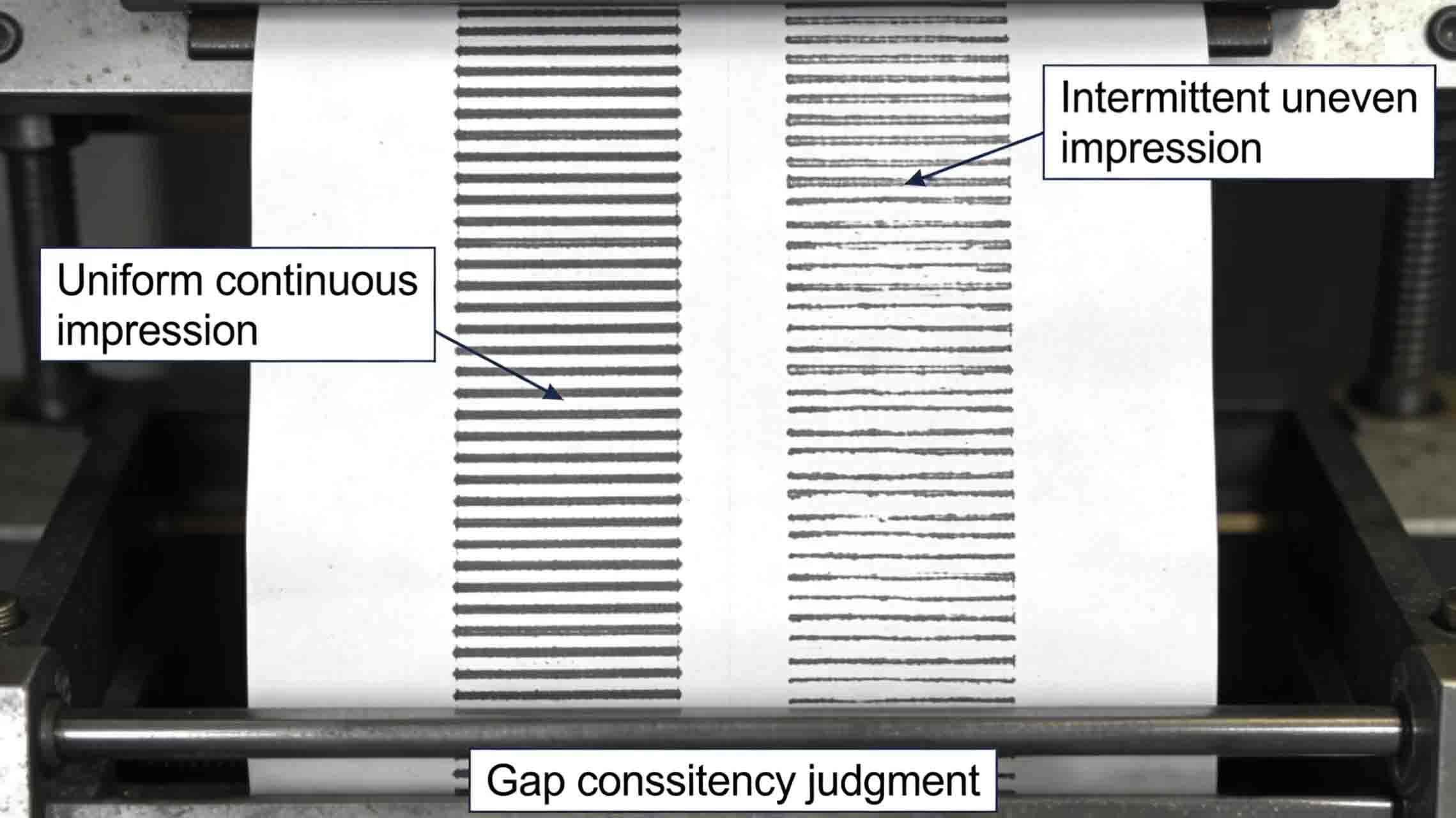

刃先に薄くマーキングインクを塗布するか、カーボン紙を貼ってください。低速で短時間運転し、材料に残った跡を調べます。跡の幅が不均一であったり、断続的であったりする場合は、刃の隙間が不均一であるか、軸のずれがあることを示しています。

3. 張力変動スペクトル解析

張力センサーからデータを収集し、変動周波数がブレード軸の回転周波数またはブレードの通過周波数と一致するかどうかを観察します。一致する場合は、ブレードまたはブレード軸の位置決めが問題であると基本的に判断できます。

3. 体系的な解決策

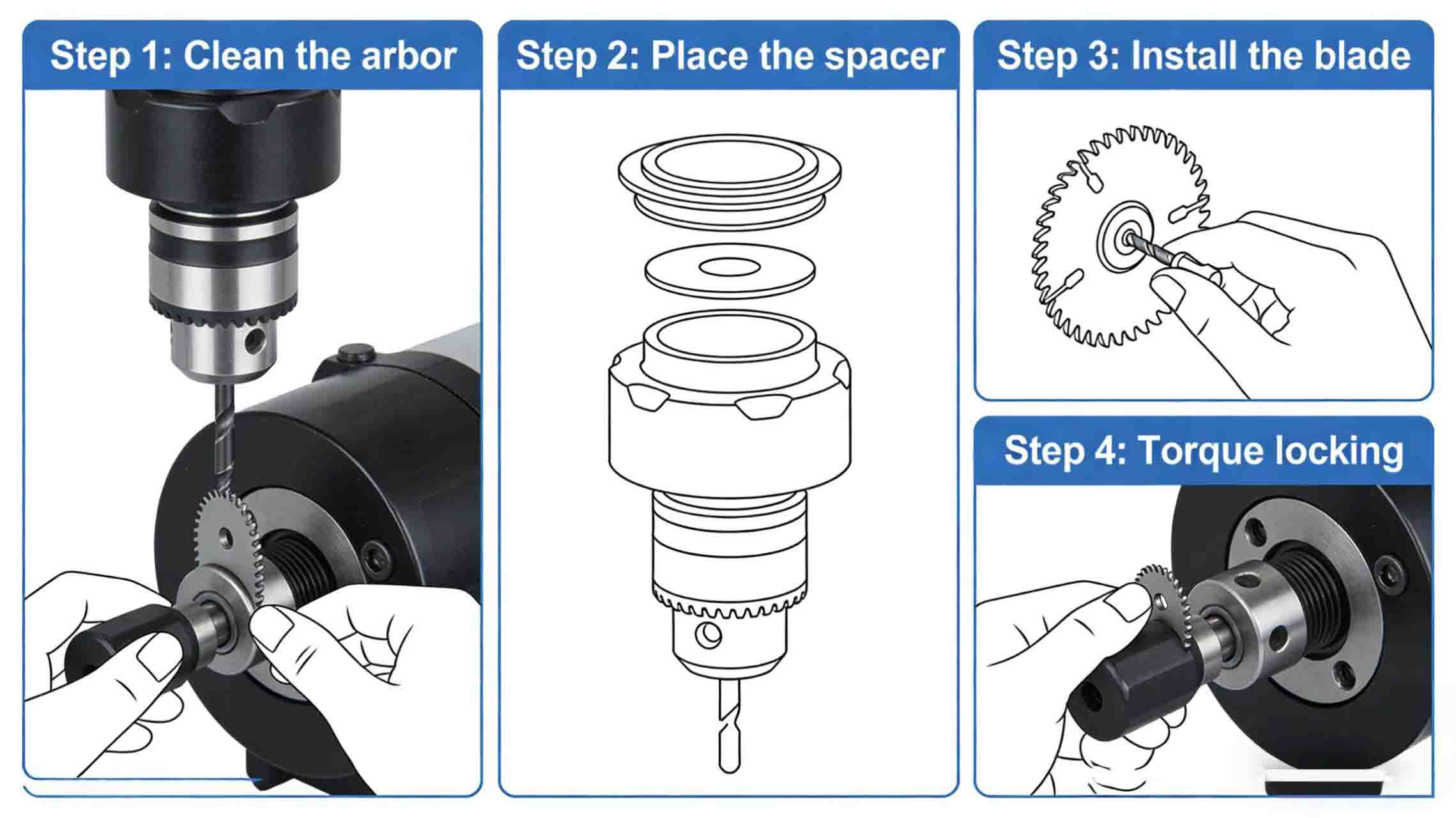

1. ブレード取り付け手順の標準化

・インストール前に 精密機械用ブレード刃の軸と刃の穴を徹底的に清掃し、バリや異物を取り除いてください。

・トルクレンチを使用して、指定された順序とトルクに従ってブレード固定ナットを締め付け、一点に締め付けすぎることによるブレードの歪みを防いでください。

・多刃スリット加工の場合、「スペーサー＋ナット」による位置決め方法の使用をお勧めします。スペーサー端面の平行度は0.002mm以下である必要があります。

2. ブレードの軸方向位置決めを最適化する

・各軸の理論的な位置を計算する カスタムスリッターブレード スリット幅に基づいて、0.1～0.3mmの微調整許容値を確保する。

・シックネスゲージまたはレーザー変位センサーを使用して、隣接するブレード間の間隔を再確認し、すべてのブレードが軸方向に均等に配置されていることを確認します。

・仕様変更が頻繁に必要な生産ラインでは、人的ミスを減らすために、段階的な位置決めスリーブまたはクイックチェンジブレードシャフトを選択してください。

3. ブレードの平行度とギャップを調整する

・まず、上下のブレードシャフトの水平方向の平行度を大まかに調整し、次に精密シムを使用して個々のブレードの傾斜角度を微調整します。

・「段階的ギャップ設定方法」を採用する：ギャップをゼロから始め、毎回ギャップを0.01mmずつ増やし、安定した張力でバリのない切断が達成されるまでテスト切断を行う。

・さまざまな材料に対する最適なギャップ値を記録し、標準化された操作手順書を作成する。

4. アクティブアライメントとクローズドループ制御の導入

高速・広幅スリッターの場合、以下の技術をアップグレードできます。

· オンラインブレード位置監視： 渦電流センサーを設置して、ブレードの半径方向振れと軸方向変位に関するリアルタイムのフィードバックを得る。

・自動工具設定システム： サーボモーターは、張力変動信号に基づいてブレードの位置を自動的に補正するブレードシャフト微調整機構を駆動する。

・インテリジェントスペーサー： 油圧膨張式スペーサーまたは形状記憶合金スペーサーを使用することで、ボタン一つでブレードの位置決めが可能になります。

4. 明柏科技のブレードおよび技術サービス

明柏機械工具技術有限公司は、高精度円形ブレード、スリッターブレード、 CNC加工ブレードさらに、包括的な設置および試運転サポートも提供しています。

・出荷される各ブレードには振れ検査レポートが添付されており、幾何学的精度が張力に敏感な用途に適合していることを保証します。

・現場での組み立てミスを減らすために、カスタマイズされた「ブレード＋スペーサー」の完全ソリューションをご用意しています。

・技術エンジニアが現場を訪問し、ブレードの位置決めに関する問題の診断や、張力最適化に関する推奨事項の提供を支援します。

5. 事例研究

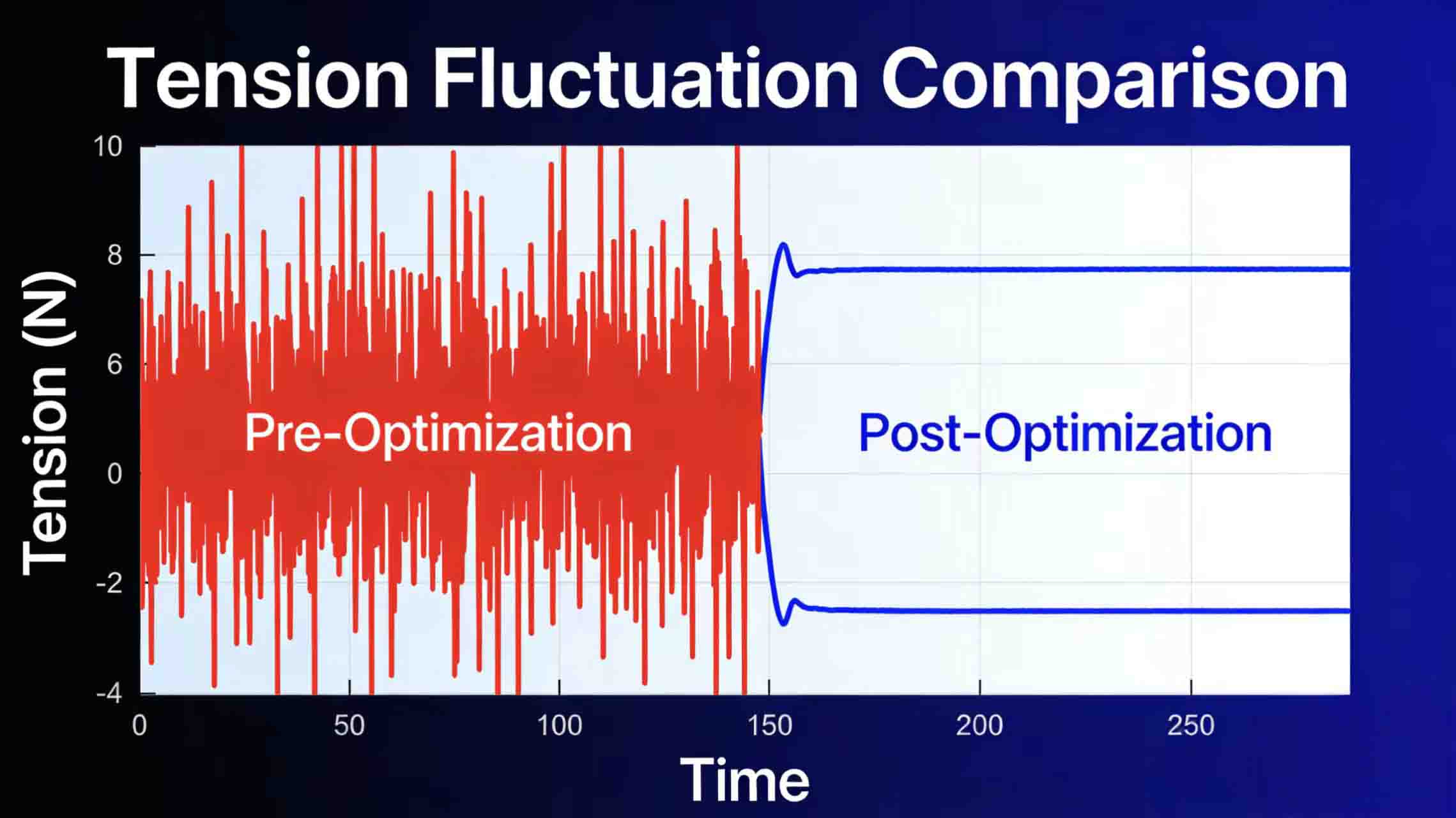

粘着ラベルコーティング会社では、スリット加工後の「芯のバリ」やエッジのバリに長年悩まされていました。明白チームが現地調査を行ったところ、上下の円形ブレードの軸方向のずれが0.15mm、ブレード軸の平行度が0.08mm/mを超えていることが判明しました。位置決めを再調整した結果、張力変動振幅が60%減少し、不良率が5.2%から1.1%に低下、ブレード寿命が​​30%向上しました。

結論

スリット加工における張力問題は、張力制御装置自体に起因するのではなく、刃の位置決めという「機械的な原因」から生じる場合があります。刃の精密な取り付け、ギャップ設定、平行度調整など、あらゆる細部が切断ゾーンの材料の応力状態に影響を与えます。明百科技は、円形刃、スリッター刃、カスタム刃に関する深い知識を活かし、張力による潜在的な危険を根本から排除し、スムーズで効率的なスリット加工を実現します。
