スリッターブレードの「丸み」は、切断品質にどの程度影響しますか？

金属スリット加工では、 スリッター刃の丸み 真円度は、見落とされがちだが非常に重要な幾何学的精度指標です。刃の材質がどれほど硬くても、刃先がどれほど鋭くても、真円度の偏差が大きすぎると、切断された材料に周期的なバリ、幅の変動、さらには波状の縁が生じます。明柏機械工具科技有限公司は、広範な現場検査データに基づいて、真円度が切断品質に与える影響を定量化しています。

1. 丸みとは何か？

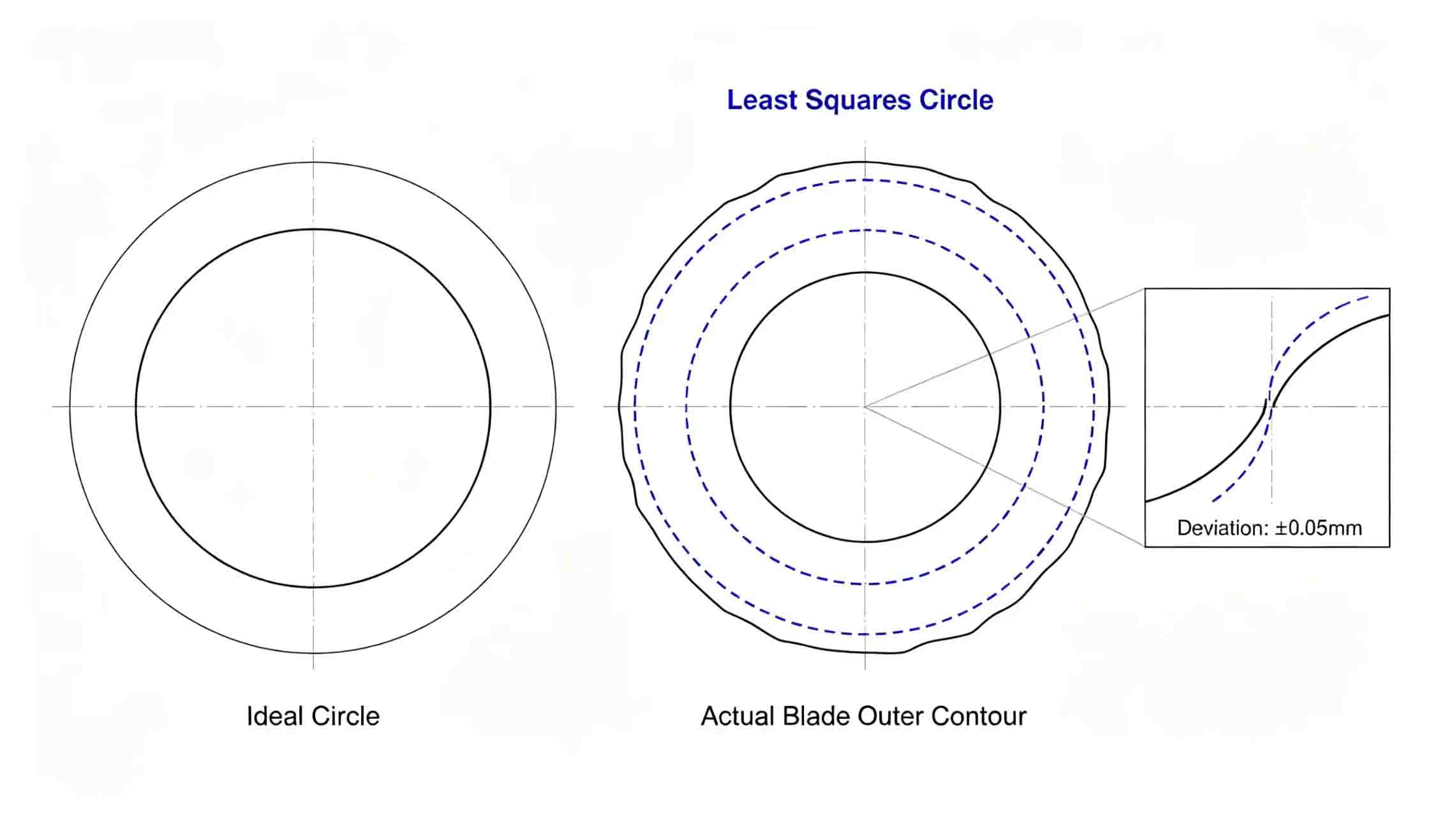

真円度とは、刃の外径輪郭が完全な円にどれだけ近いかを示すものです。通常、最小二乗円法または最小ゾーン円法を用いて評価され、単位はマイクロメートル（μm）です。 精密スリッターブレード真円度要件は通常2～5μmです。真円度の偏差が大きすぎると、回転時に刃先で半径方向の振れが生じます。

2. 真円度はせん断品質にどのように影響しますか？

1. バリの周期的な変動を引き起こす

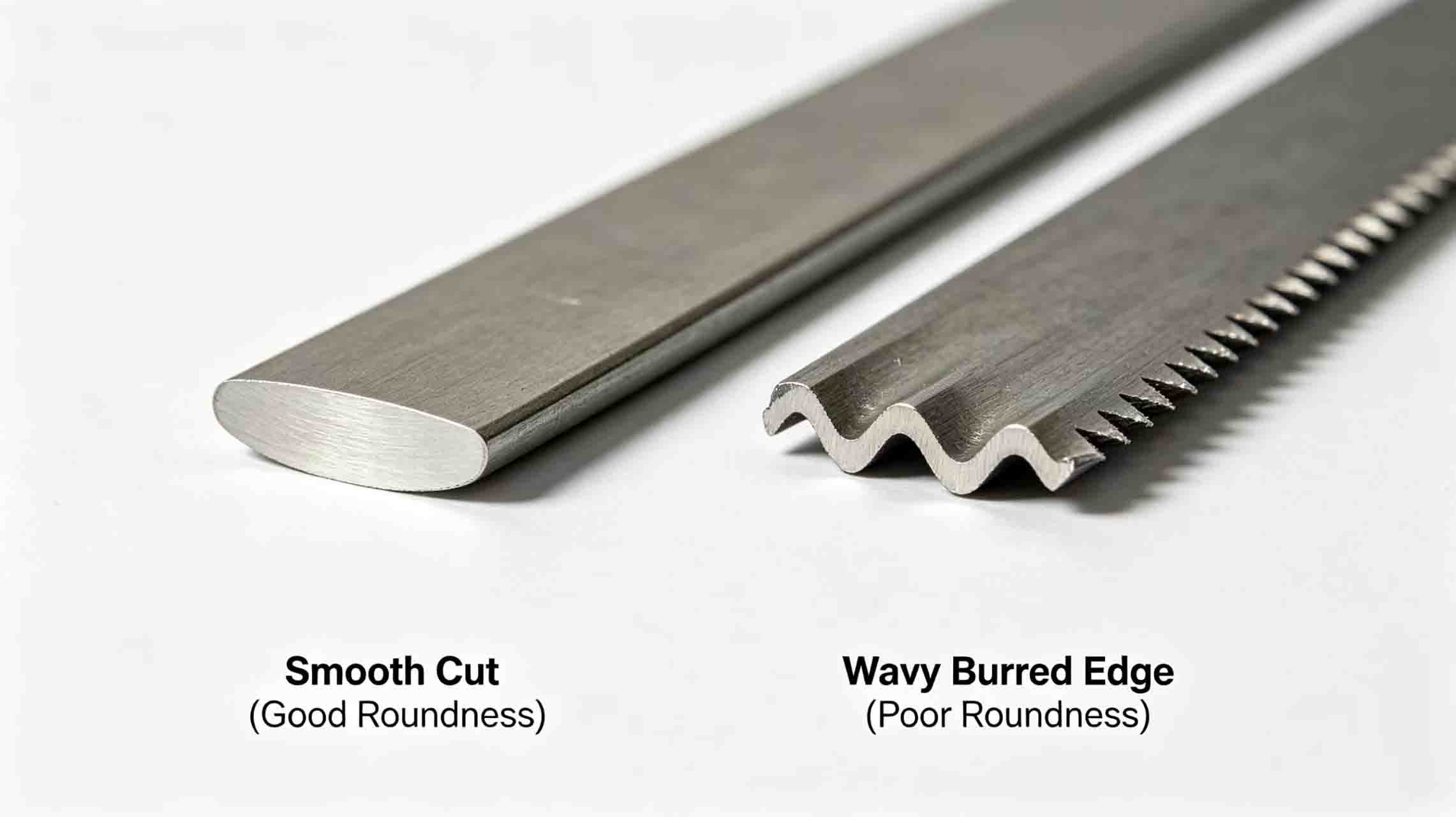

その時 円形ブレードの丸み上下刃間の間隔が10μmずれると、回転角度に応じて間隔が周期的に変化します。間隔が最小の場合、材料が過度に圧縮され、刃先の白化や加工硬化が生じます。間隔が最大の場合、材料が引き伸ばされて裂け、バリが発生します。その結果、切断面に沿ってバリが波状に分布し、肉眼でも確認できます。

2. 切断幅のばらつきの原因となる

複数のストリップをスリットする場合、 合金ブレード 真円度が低いと、各ストリップの幅にばらつきが生じます。実験データによると、真円度0.01mmの刃では最大±0.05mmの幅のばらつきが生じ、真円度0.002mmの刃では幅のばらつきが±0.01mm以内に抑えられます。

3. 刃の摩耗と欠けを加速させる

真円度のずれにより、回転ごとに刃先が局所的な高所で追加の衝撃を受ける。長期間の使用後、 ステンレス鋼製の刃 真円度が低い刃は、突出部に早期の摩耗や微細な欠けが生じ、刃の寿命が30%以上短くなる。

3. 真円度とせん断効果の工業規格

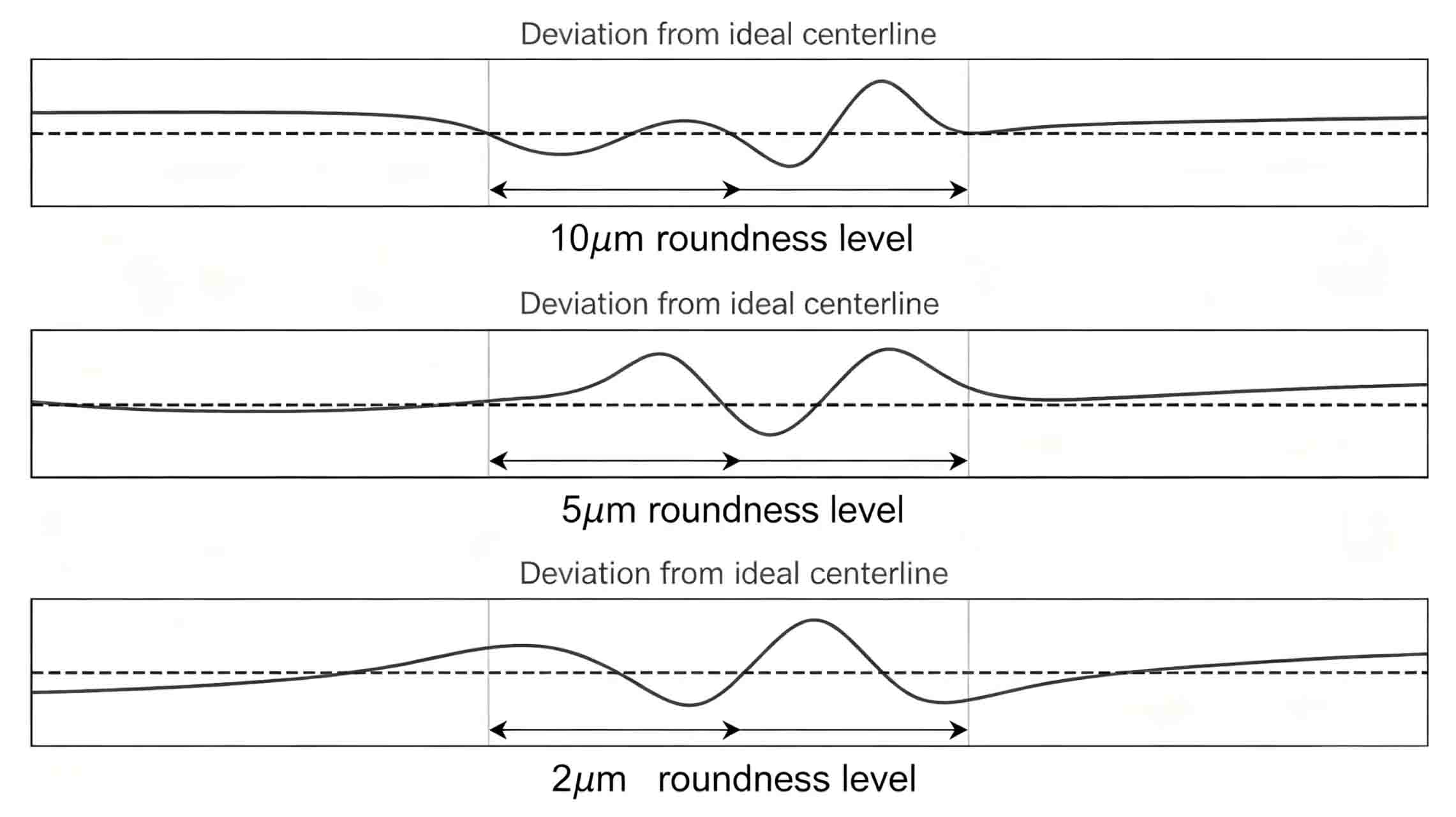

業界標準によれば、真円度は4つの等級に分類されます。一般等級は真円度が10μm以下で、明らかなバリと大きな幅の変動が生じ、粗切断または厚板にのみ適しています。工業等級は真円度が5μm以下で、許容範囲内のバリがあり、一般的な金属スリットに適しています。精密等級は真円度が3μm以下で、バリの高さが0.03mm以内に制御された滑らかな切断面が得られ、自動車や家電パネルなどの高品質用途に適しています。超精密等級は真円度が2μm以下で、バリが0.01mm以下の鏡面のような切断面が得られ、主にリチウム電池電極や電子箔などのハイエンド用途に使用されます。 高速スリッター刃の真円度 明柏科技が製造する製品は、3μm以下の精度で制御されており、精密スリット加工の要件を満たしています。

4. 丸みが不十分な3つの主な原因

1. 不適切な研削工程

中心穴や振れ止め部の精度が不十分な一般的な円筒研削盤を使用すると、外径が三角形または楕円形になる。 特注刃の研削における真円度制御 高精度CNC研削盤に依存している。

2. 穴とブレードシャフトの嵌合不良

ブレードの穴自体の真円度が低い、あるいは穴と軸の間の隙間が大きすぎるため、取り付け後に強制的な変形が生じる。特に極薄円形ブレードの場合、穴の真円度は取り付け精度に大きく左右される。

3. 熱処理による変形

焼き入れ後、刃は矯正やサイジング処理を行わないと楕円形の変形を起こす。 真空熱処理された刃の真円度保持 専用の照明器具が必要です。

5．真円度を測定する方法

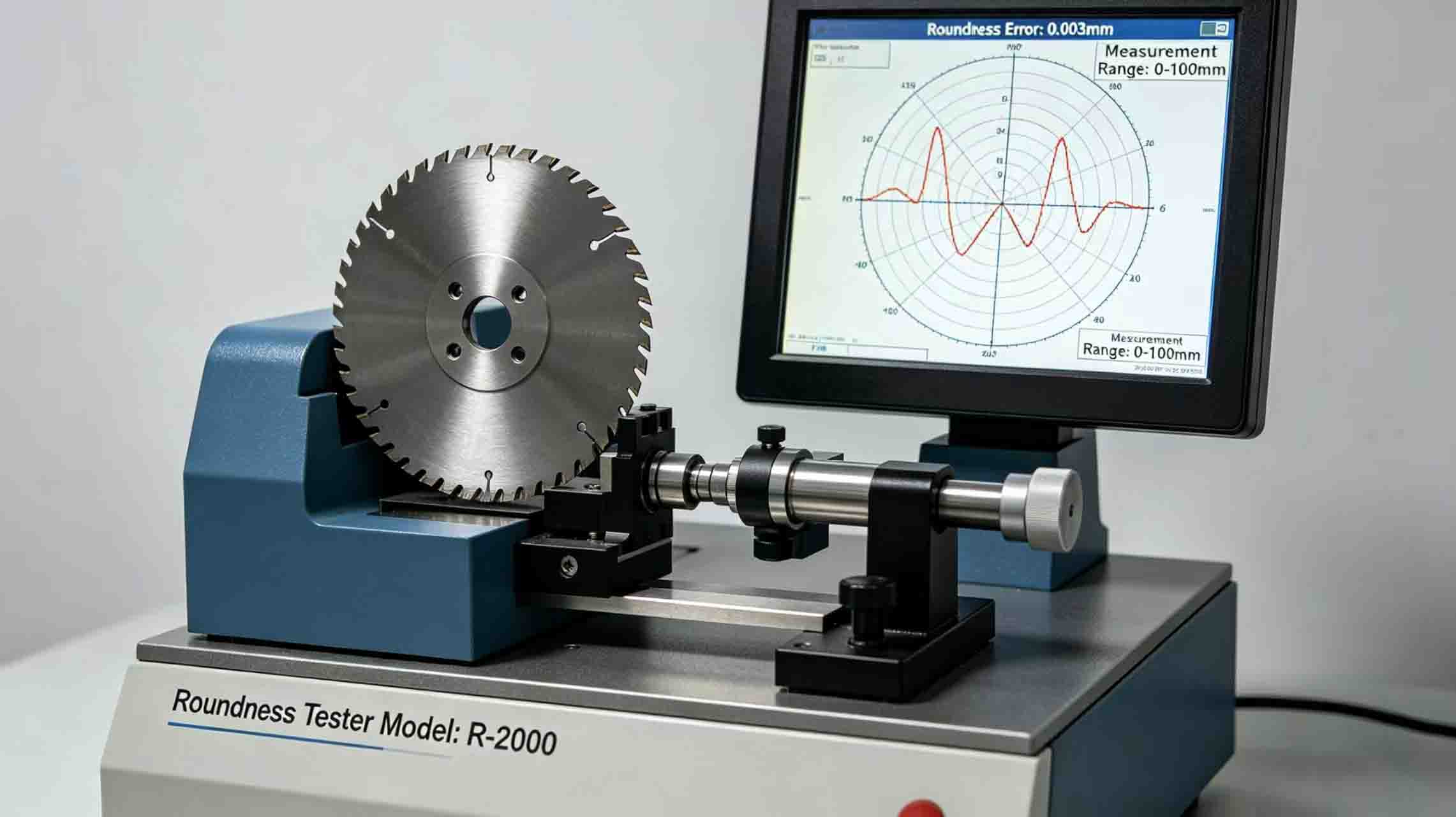

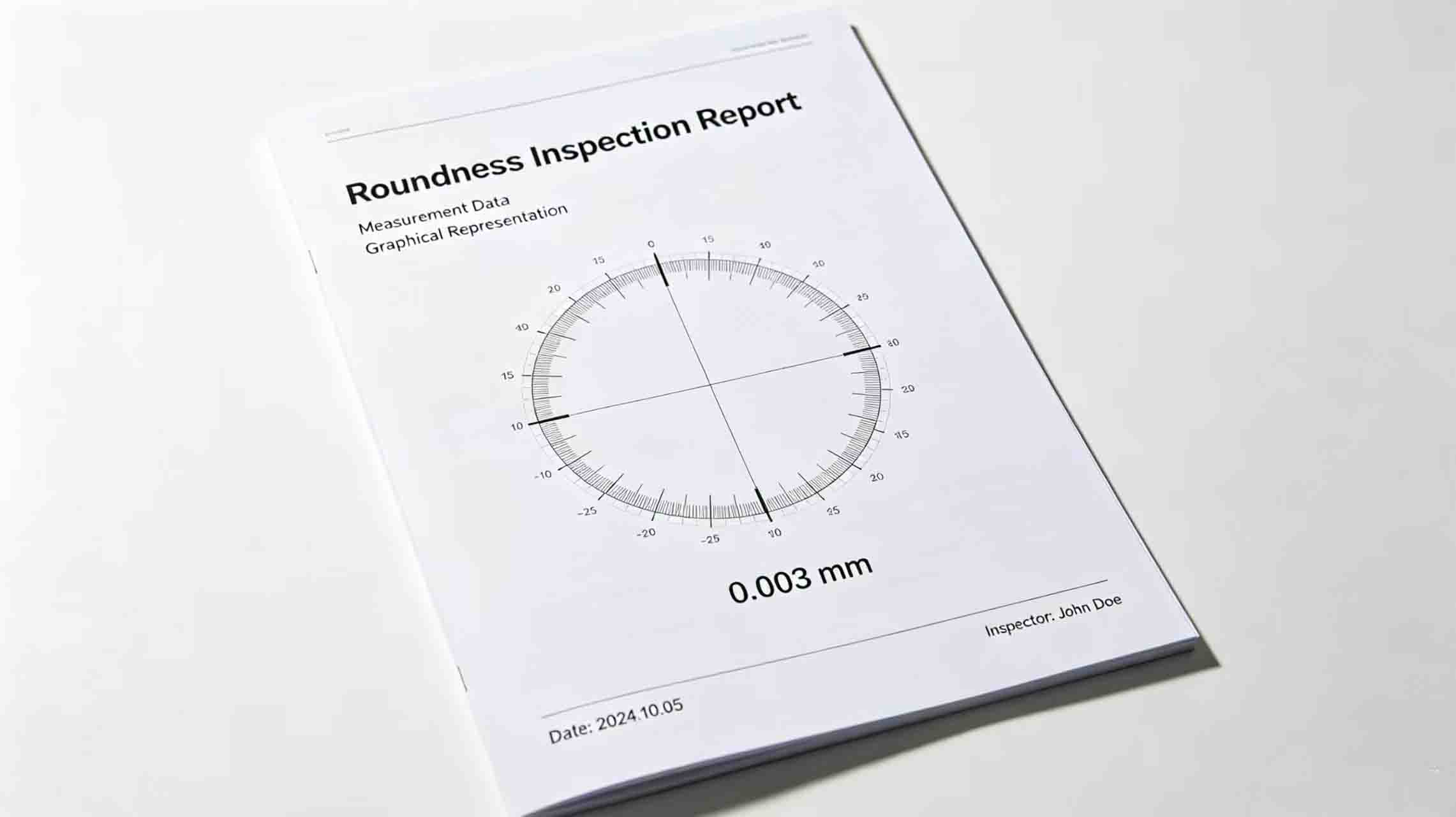

真円度測定器または座標測定機を使用して、ブレードの外径上の少なくとも360点を収集し、最小二乗法を使用して真円度値を計算します。 出荷前の精密機械刃 明柏科技製の製品は、真円度測定器を用いて徹底的に検査され、検査報告書が提供されます。

6. 真円度とその他の精度との関係

真円度、同心度、平面度、表面粗さは、ブレードの回転精度を決定する要素です。真円度が低いからといって必ずしも同心度が低いとは限りませんが、両者が組み合わさると振れが著しく悪化します。平面度は軸方向の振れに影響し、真円度は半径方向の振れに影響します。これらが合わさって、全体の回転精度が決まります。表面粗さは摩擦と付着に影響し、真円度は周期的な応力に影響します。これらは独立していますが、互いに補完し合う関係にあります。

7. 明百科事典の精度保証

明柏機械工具技術有限公司は、直径500mmまでの刃を0.01μmの分解能で測定できるドイツ製の真円度測定器を所有しています。当社は、 カスタムスリッターブレードの真円度 すべての刃物について、すべての出荷品が精密等級基準を満たしていることを保証します。

8. ユーザー向けの迅速な現場判断方法

専門的な真円度測定器をお持ちでない場合は、以下の方法で予備的な判断を行うことができます。

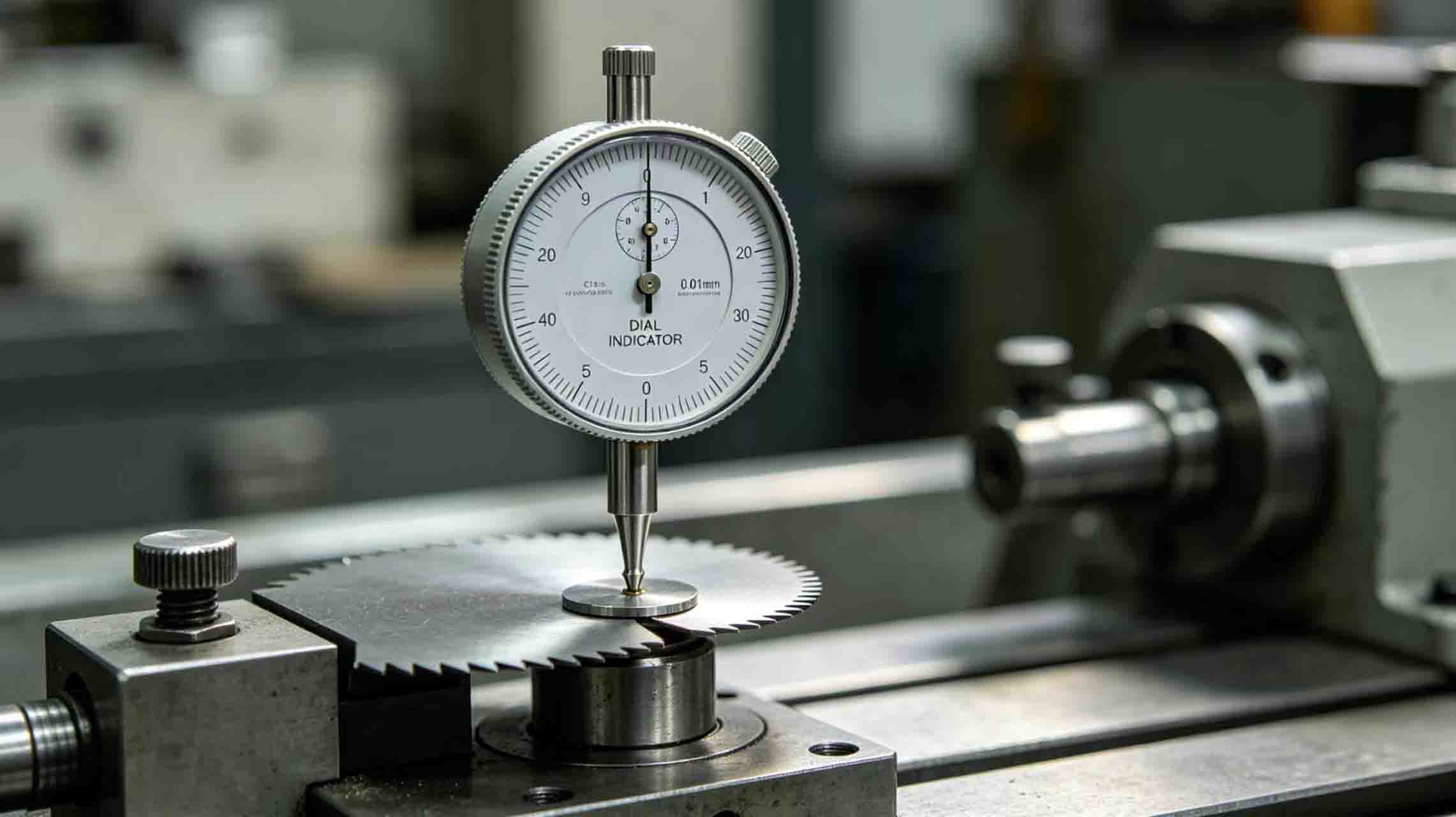

1. ブレードをシャフトに取り付け、ダイヤルゲージを使用して外径の半径方向振れを測定します。振れ値は、真円度偏差（取り付け時の偏心によって影響を受ける）の約2倍です。

2. 長い材料にスリットを入れ、回転角度に応じてバリの高さが周期的に変化するかどうかを確認します。

3. バリが大小交互に規則的に発生している場合は、丸みが不足している可能性が非常に高いです。

結論

スリッターブレードの真円度は、単なる「精度指標」ではなく、切断品質を直接左右する重要な基準です。2μmと10μmの真円度の違いは肉眼でも確認できます。明白機械工具科技有限公司は、データに基づいた検証を重視し、すべてのブレードの真円度が検査に耐えうることを保証しています。
