上下スリッターブレード間のサイドギャップを計算するための普遍的な公式はありますか？

金属スリット加工において、スリッターブレード間のサイドギャップ（横方向クリアランスとも呼ばれる）は、最も重要なプロセスパラメータの1つです。サイドギャップが大きすぎると、切断面がギザギザになり、バリが発生します。サイドギャップが小さすぎると、ブレード同士が擦れ合い、熱が発生し、欠けが生じることもあります。では、適切なサイドギャップ値を迅速に決定するための普遍的な計算式はあるのでしょうか？明白機械工具技術有限公司は、国内外の規格と長年の実績に基づき、科学的な計算方法を提供します。

1. サイドギャップの汎用計算式

側面隙間計算の核心は「材料厚さ百分率法」であり、その計算式は以下のとおりです。

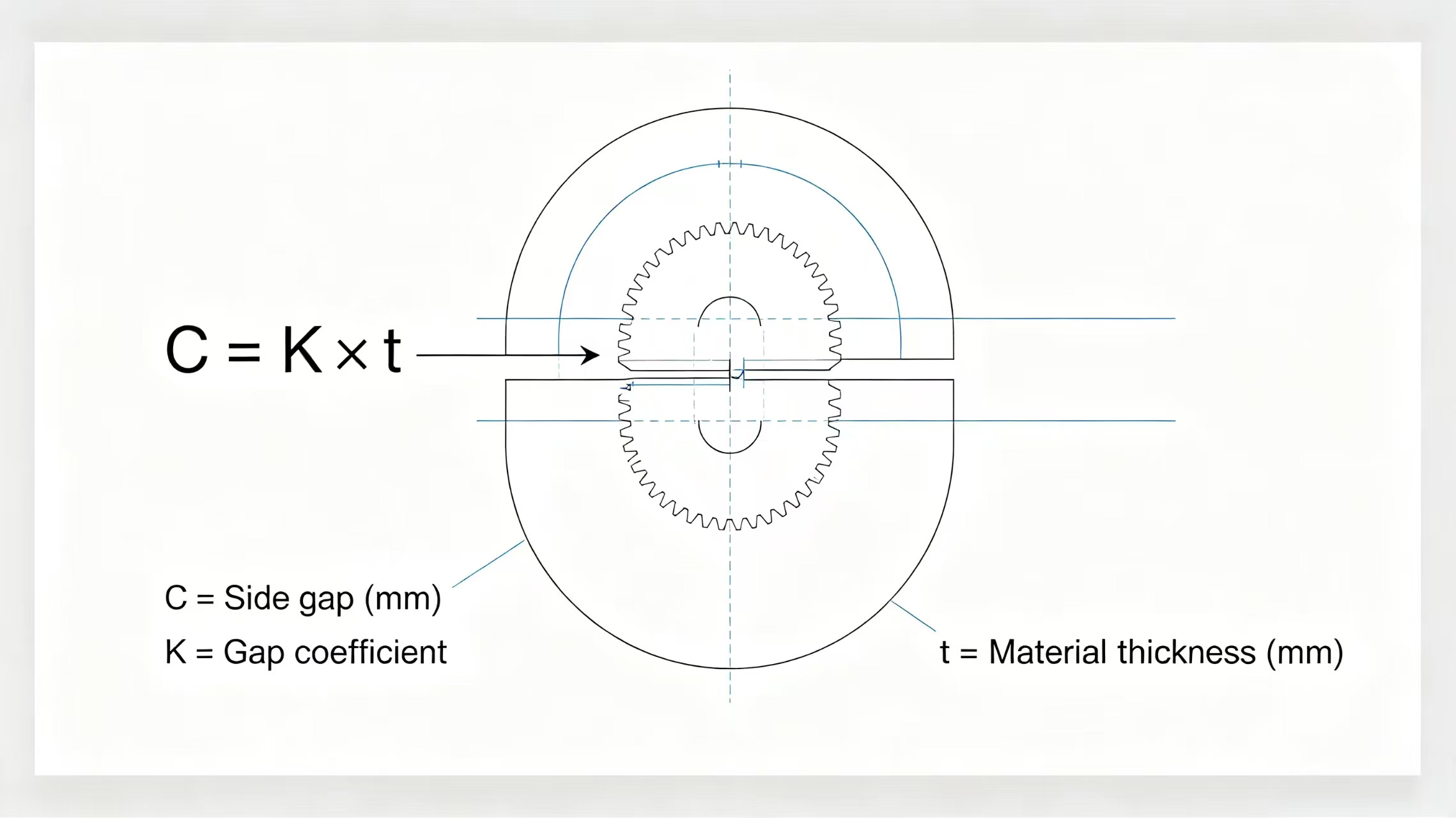

側面ギャップ C = K × t

どこ：

・C = 側面の隙間 (mm)

・K = ギャップ係数（無次元）

・t = せん断される材料の厚さ（mm）

K値を選択する際の原則：

・硬くて脆い材料（ケイ素鋼、高炭素鋼）：K = 8%～12%

・軟質で強靭な材料（低炭素鋼、銅、アルミニウム）：K = 5%～7%

・中硬度材料（普通炭素鋼、ステンレス鋼）：K = 6%～10%

・超薄型素材（<0.3mm): K = 3%～5%

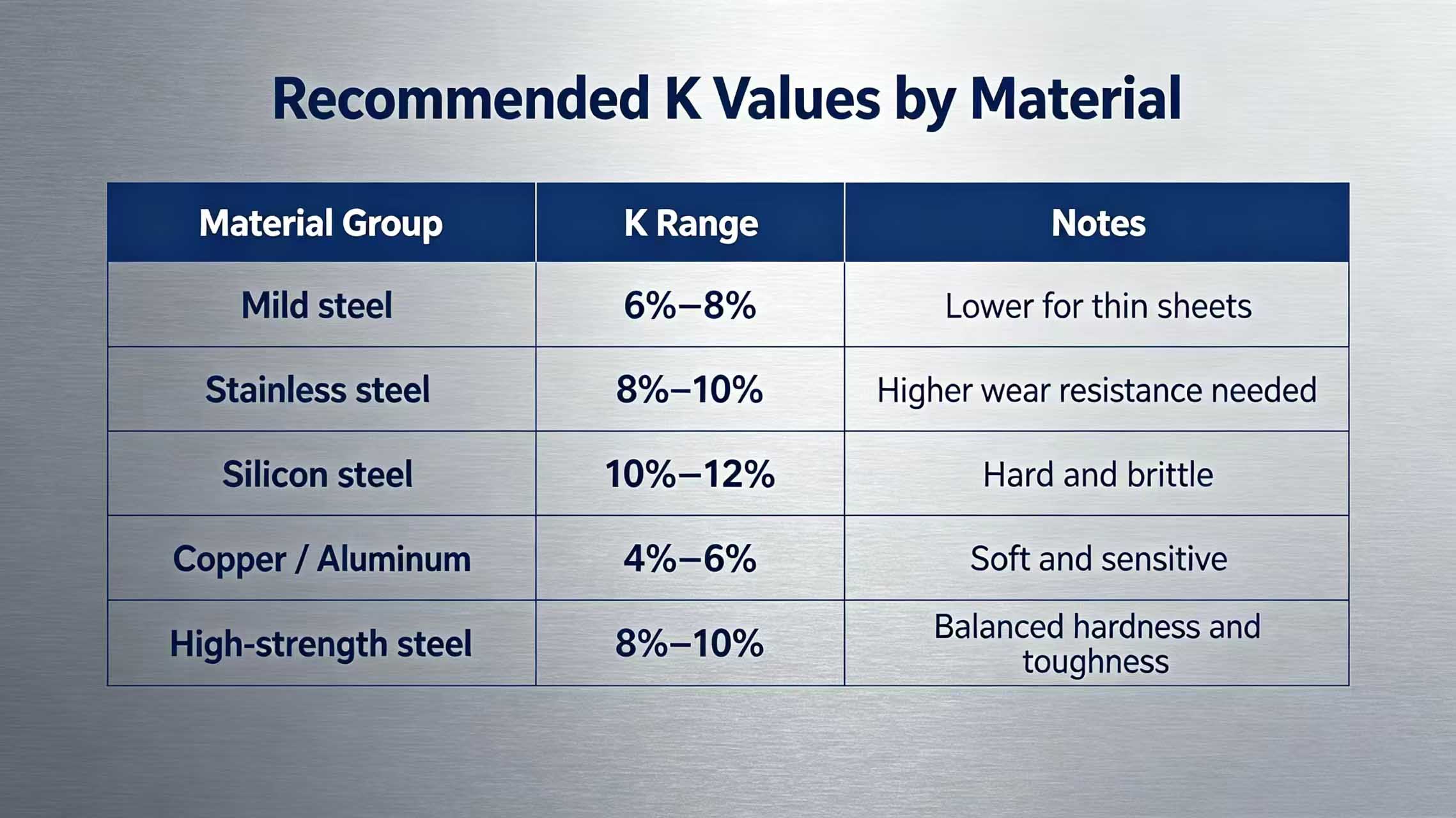

2. 各種材料に対する推奨K値

普通炭素鋼（Q235、SPCC、DC01）：K = 6%～8%。薄板（6%で0.5mm）には下限値、厚板（8%で3mm）には上限値を使用してください。 一般的な炭素鋼のスリット加工用円形ブレード この係数に従って設定する必要があります。

ステンレス鋼（304、316、430）：K = 8%～10%。ステンレス鋼は加工硬化が著しいため、刃先と材料間の摩擦を軽減するために、刃先と材料間の隙間を大きくする必要があります。ステンレス鋼帯のスリット加工には、K = 9%の耐摩耗性円形刃の使用をお勧めします。

ケイ素鋼：K値＝10～12％。この材料は硬くて脆いため、衝撃を軽減するにはより大きな隙間が必要となる。 シリコン鋼のスリット加工用合金ブレード K = 11%の場合が推奨されます。

銅やアルミニウムなどの非鉄金属：K = 4%～6%。軟質金属はギャップに敏感で、ギャップが大きすぎるとエッジストリングが発生します。 銅帯切断用円形刃 K = 5%の場合が推奨されます。

高強度鋼：K = 8%～10%。硬度と靭性のバランスを考慮し、この差は小さすぎないようにする。 自動車パネルのスリット加工用カスタムブレード K = 9%の場合が推奨されます。

3. K値に影響を与えるその他の要因

1. 機器の剛性

剛性の高い機器の場合は、K値の下限値を使用できます。剛性の低い機器の場合は、衝撃を吸収するために上限値を使用してください。

2. せん断速度

高速走行時（100m/分以上）には、振動と温度上昇を低減するために、K値を従来の値と比較して10～15％低減する必要がある。

3. 刃の材質

超硬合金ブレードは、高硬度かつ低変形性のため、高速度鋼ブレードよりもK値を5～10%小さく設定できる。高硬度合金ブレードは、同じ使用条件下でわずかに狭いギャップで使用できる。

4. 実用上の調整方法

ステップ1：式を使用して初期ギャップを計算します

例えば、厚さ2.0mmの304ステンレス鋼をせん断する場合、t = 2.0mm、K = 9%となり、C = 2.0 × 9% = 0.18mmとなります。

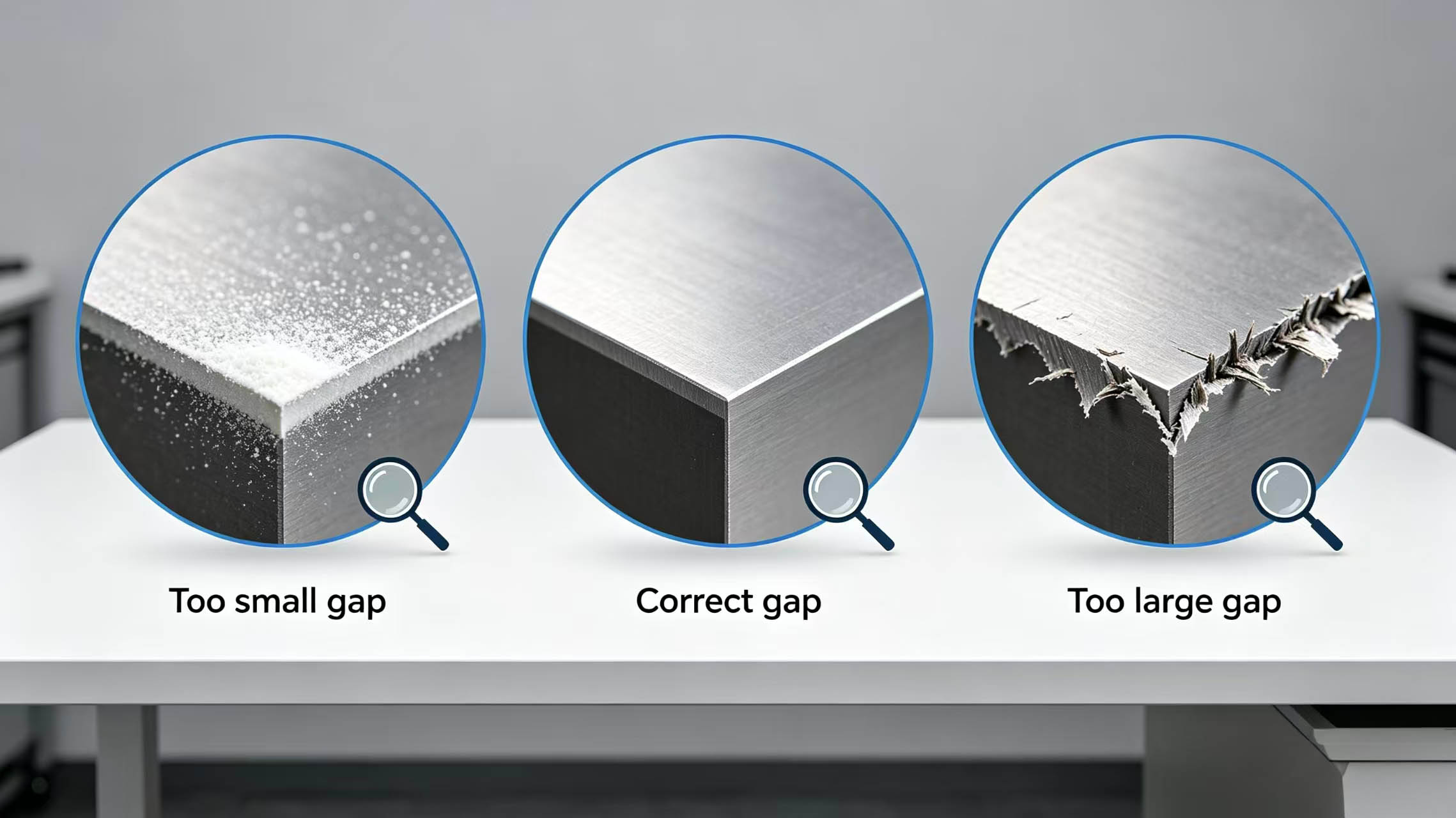

ステップ2：試し切りで確認する

材料の一部を通常の速度で切り込み、拡大鏡で切断面を検査する。

・小さく均一なバリ → ギャップが適切

・大きなバリと裂け目がある場合 → ギャップが大きすぎるため、0.01～0.02mm縮小してください。

・粉で白くなった縁 → 隙間が小さすぎるので、0.01～0.02mm増やしてください

ステップ3：最適値を記録する

検証済みの最適なギャップ値をプロセスカードに記録し、次回以降すぐに使用できるようにしておく。

5．ギャップ調整における5つの注意点

1. 刃や材料を変更するたびに、隙間を再測定して調整する必要があります。

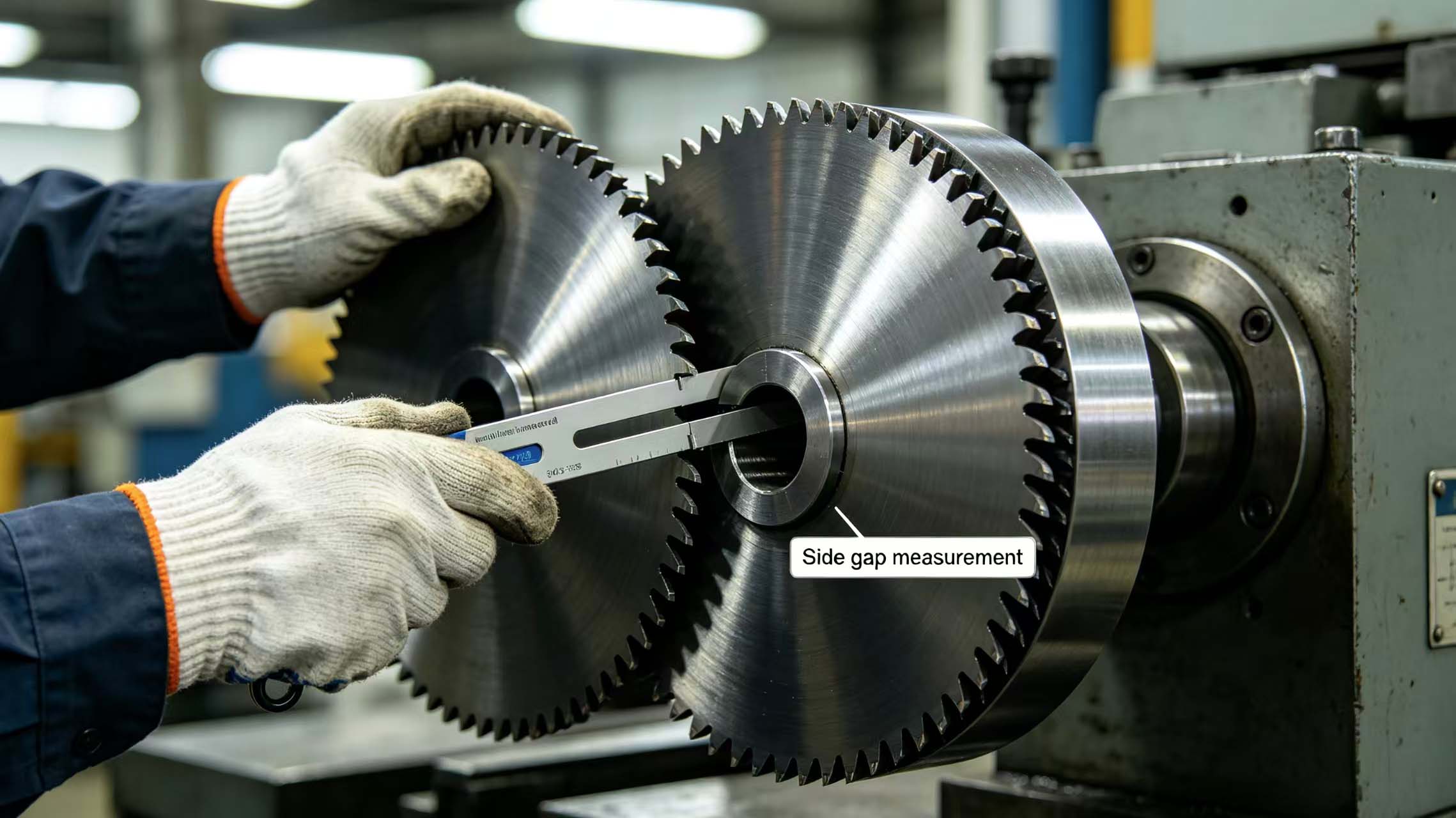

2. 測定にはシックネスゲージを使用してください。「感覚」で推定しないでください。

3. 上下の刃を研ぎ直した後、外径が小さくなるため、隙間を再調整する必要があります。

4. 多刃スリット加工では、各刃の間隔は一定でなければならない。

5. ギャップ調整精度 精密機械式ブレード ±0.005mm以内に制御する必要がある。

6. 明百科事典のギャップ設定サービス

明柏機械工具科技有限公司は、側面ギャップの計算および最適化サービスを提供しています。

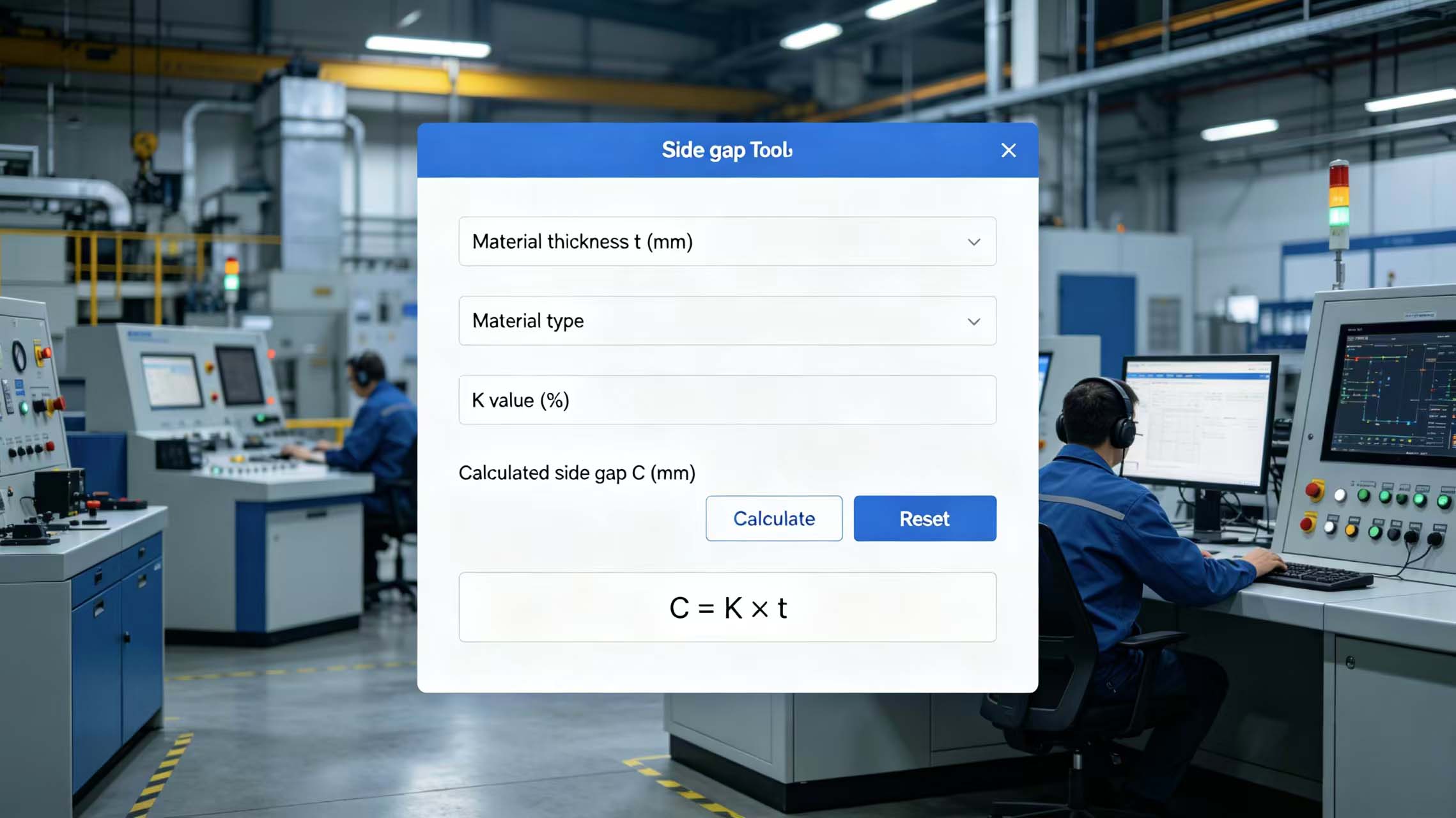

・使用する材料、機器、速度に基づいて、推奨ギャップ値を無料で計算します。

・ギャップ調整および試削り検証に関する現場での指導。

・高精度シックネスゲージおよびギャップ測定ツールの供給。

・ のために カスタムスリッターブレードギャップ値は、作業条件に応じて事前に設定できます。

7. 事例研究

ステンレス鋼帯スリット加工工場では、1.0mmと2.0mmのステンレス鋼帯を切断するために、同じ耐摩耗性円形ブレードを使用していた。作業員は、両方の厚さに対して一貫して0.08mmのギャップを使用していた。その結果、1.0mmの材料はうまく切断できたが、2.0mmの材料にはひどいバリが発生した。明白のエンジニアは、1.0mm × 9% = 0.09mm、2.0mm × 9% = 0.18mmという式を用いて計算した。ギャップを個別に設定したところ、両方の厚さで切断面の品質が基準を満たした。

結論

スリッターブレードのサイドギャップには「万能の公式」はありませんが、「C = K × t」という計算方法でほとんどの作業条件に対応できます。重要なのは、材料、設備、速度に基づいてK値を選択し、試し切りで微調整することです。明白科技は、専門的な計算と現場サービスで、お客様に最適なギャップ値を見つけるお手伝いをいたします。
