スリッターの刃が振動するのはなぜですか？また、どうすれば振動を安定させることができますか？

スリット生産ラインでは、異常な振動が発生し、 スリッターブレード または 円形の刃 振動は危険な信号です。振動は材料の端に波状の跡やバリを残すだけでなく、刃の摩耗を加速させ、刃軸ベアリングを損傷させ、さらには刃のひび割れ事故を引き起こす可能性もあります。多くのオペレーターは機器が老朽化していると誤解していますが、実際には、振動のほとんどは スリッターブレード 振動は、すぐに特定できる複数の原因から発生します。明柏機械工具科技有限公司は、現場での経験に基づき、振動の根本原因を診断し、ブレードを安定させるための実践的な方法を提供します。

1. スリッターブレードの振動の一般的な原因

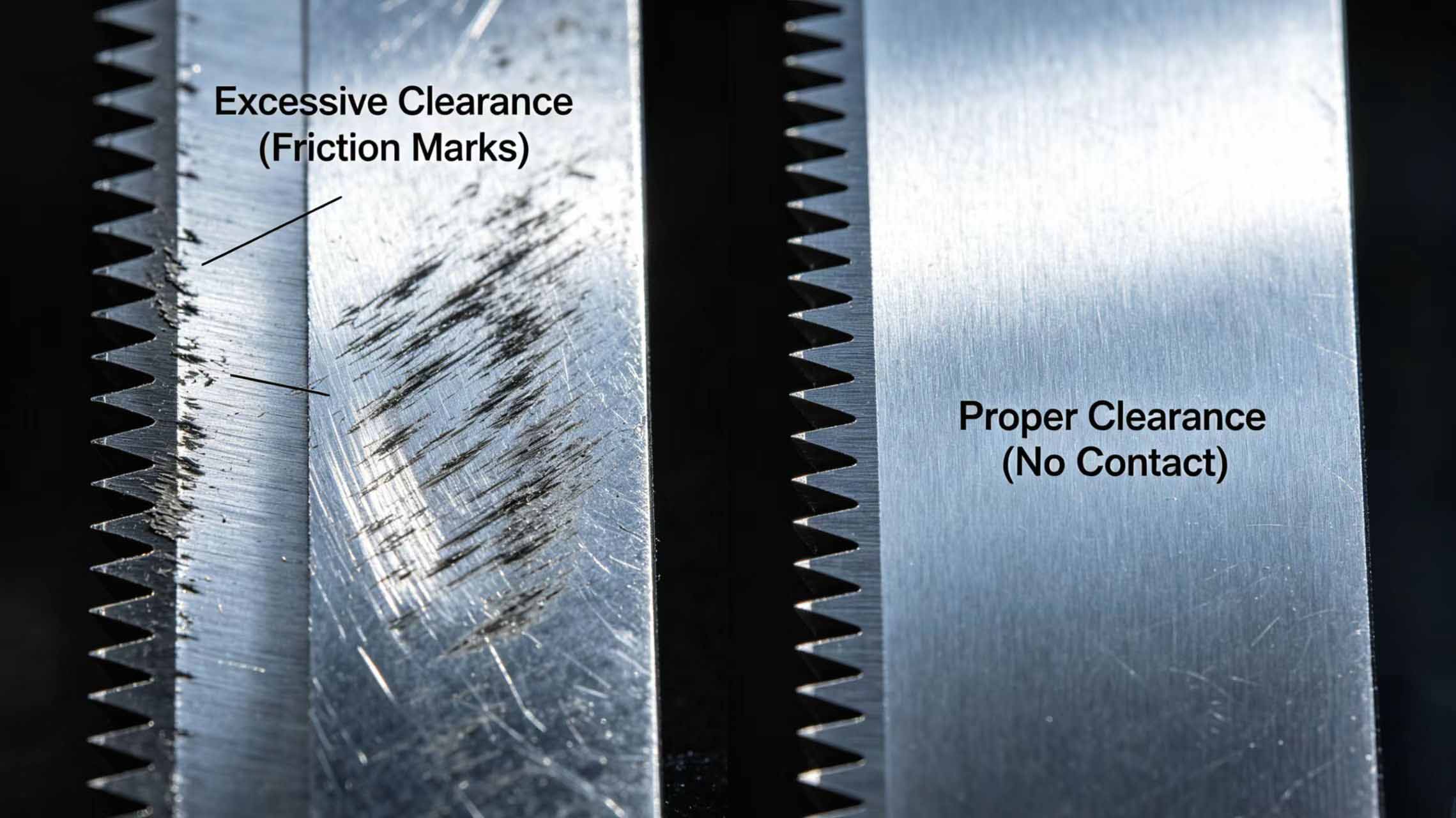

1. ブレードギャップまたはオーバーラップの設定が不適切

・隙間が小さすぎると、上下の刃が擦れ合って押し合い、周期的な衝撃が発生します。

・ギャップが大きすぎる場合：切断ゾーンで材料が引き伸ばされ、その後急に解放されるため、ブレードの横方向の振動が発生します。

・過剰な重なり：刃が深く切り込みすぎて、切断抵抗が急激に高まり、刃が横方向にたわむ。

2. ブレードまたはブレードシャフトの振れが過大である

・内径と外径の同心度が低い 円形の刃 （>0.01mm）は、1回転あたり半径方向の衝撃を発生させます。

・ブレードシャフトの曲がりやスピンドルベアリングの摩耗により、ブレード取り付け後に軸方向の振れが過剰になる。

・ブレード固定ナットが適切に締め付けられていないため、ブレードがシャフト上でわずかに動く。

3. 刃の形状が非対称または摩耗が不均一

・エッジ部分に局所的な欠けや摩耗が生じると、回転時に不均衡な力が生じる。

・ブレードの両側のクリアランス角の非対称研削により、片側荷重が発生します。

4. 機器の構造剛性が不十分

・刃受けの突出部が長すぎて、支えが不十分。

・ロック機構が緩んでいると、切削力によって高周波の振動が発生する。

5. 材料または運転条件の変化

・材料接合部における厚みの大きな変動や高い硬度は、刃に瞬間的な衝撃を与える。

・潤滑不足や切削液ノズルの詰まりは、摩擦熱や刃の熱変形を引き起こします。

2. 振動の原因を診断する方法

機械を停止した状態で、以下の順序で確認してください。

1. 無負荷時の音テスト：材料を取り除き、無負荷状態でブレードを回転させます。振動が続く場合は、ブレードまたはシャフトに問題があります。振動がない場合は、ギャップまたは材料に問題があります。

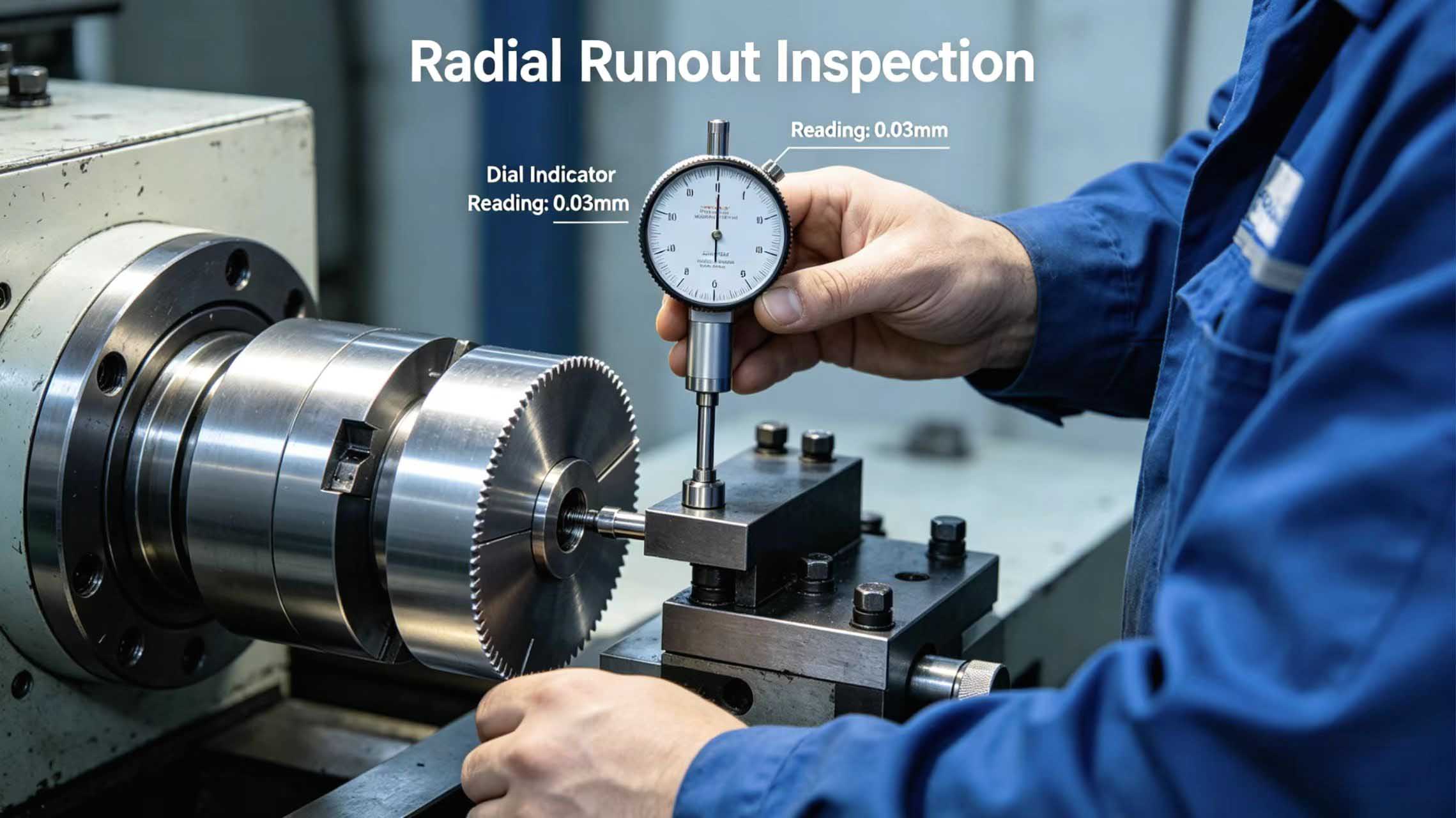

2. ダイヤルゲージによる測定：ブレード外径のラジアル振れとアキシャル振れを測定します。 精密機械用ブレード 半径方向振れは0.005 mm以下、軸方向振れは0.008 mm以下であることが求められる。

3．マーキングテスト：刃の上下の縁にマーキングインクを塗布し、白い紙に押し付けて、印影が均一で連続しているかどうかを観察します。印影が途切れている場合は、印影の間隔が不均一であることを示しています。

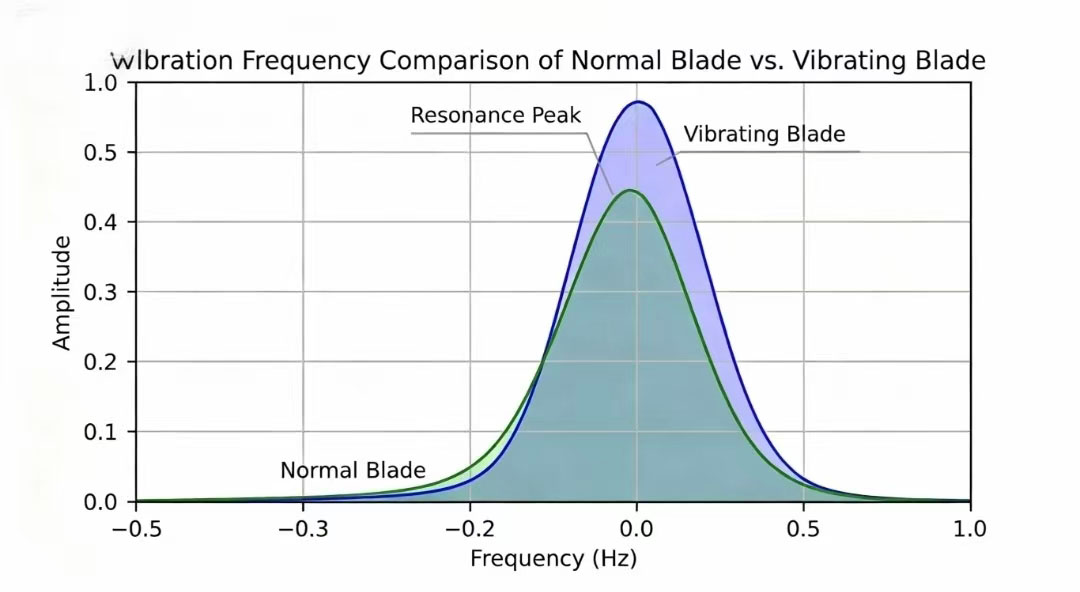

4. 周波数分析：振動周波数がブレード軸の回転周波数と一致する場合→偏心ブレードまたは軸。周波数が回転周波数の整数倍の場合→複数の欠けたエッジ。

3．スリッターブレードを安定させるための5つの対策

1. ブレードギャップとオーバーラップを再調整する

・シックネスゲージまたはレーザーアライメントツールを使用して、隙間を材料の厚さの5～10%に設定します。最小値から始めて、バリや振動がなくなるまで徐々に大きくしていきます。

・材料の厚さの30%～50%の範囲で重なりを制御します。薄い材料の場合は下限値を、厚い材料の場合は上限値を使用してください。

2. 刃と刃軸の精度を確保する

・特注ブレードを取り付ける前に、ダイヤルゲージでシャフトの振れを確認してください。許容範囲外の場合は、スピンドルベアリングを交換するか、ジャーナルを研磨してください。

・明柏科技の高同心度円形ブレードを選択してください（出荷報告書では同心度≤0.003mmを保証しています）。

・トルクレンチを使用して、ブレードナットを対角線状に締め付けてください。推奨トルク値については、ブレードのマニュアルを参照してください。

3. ブレード形状設計の最適化

・振動しやすい状況では、クリアランス角を小さくします。 カスタムスリッターブレード エッジサポートを強化するために、2～3度傾ける。

・共振周波数を遮断するために、不等歯ピッチまたはらせん状のエッジ設計を使用する（特定の機械モデルの場合）。

4. 機器の剛性を高める

・ブレードホルダーの突き出し長さを短くし、補助サポートブラケットを追加する。

・すべてのロックボルトを点検し、劣化した防振ワッシャーを交換してください。

5. 運転条件と潤滑を安定させる

・入荷材料の厚さ変動が±5%以下であることを確認してください。制御できない場合は、 CNC加工ブレード 振動減衰溝付き。

・適切な切削液量を維持し、ノズルを切削開始ゾーンに向けて熱を除去し、切りくずを洗い流す。

4. 明柏科技の防振ブレードソリューション

振動に敏感なスリッティングライン向けに、明柏機械工具技術有限公司は専用の防振シリーズを開発しました。

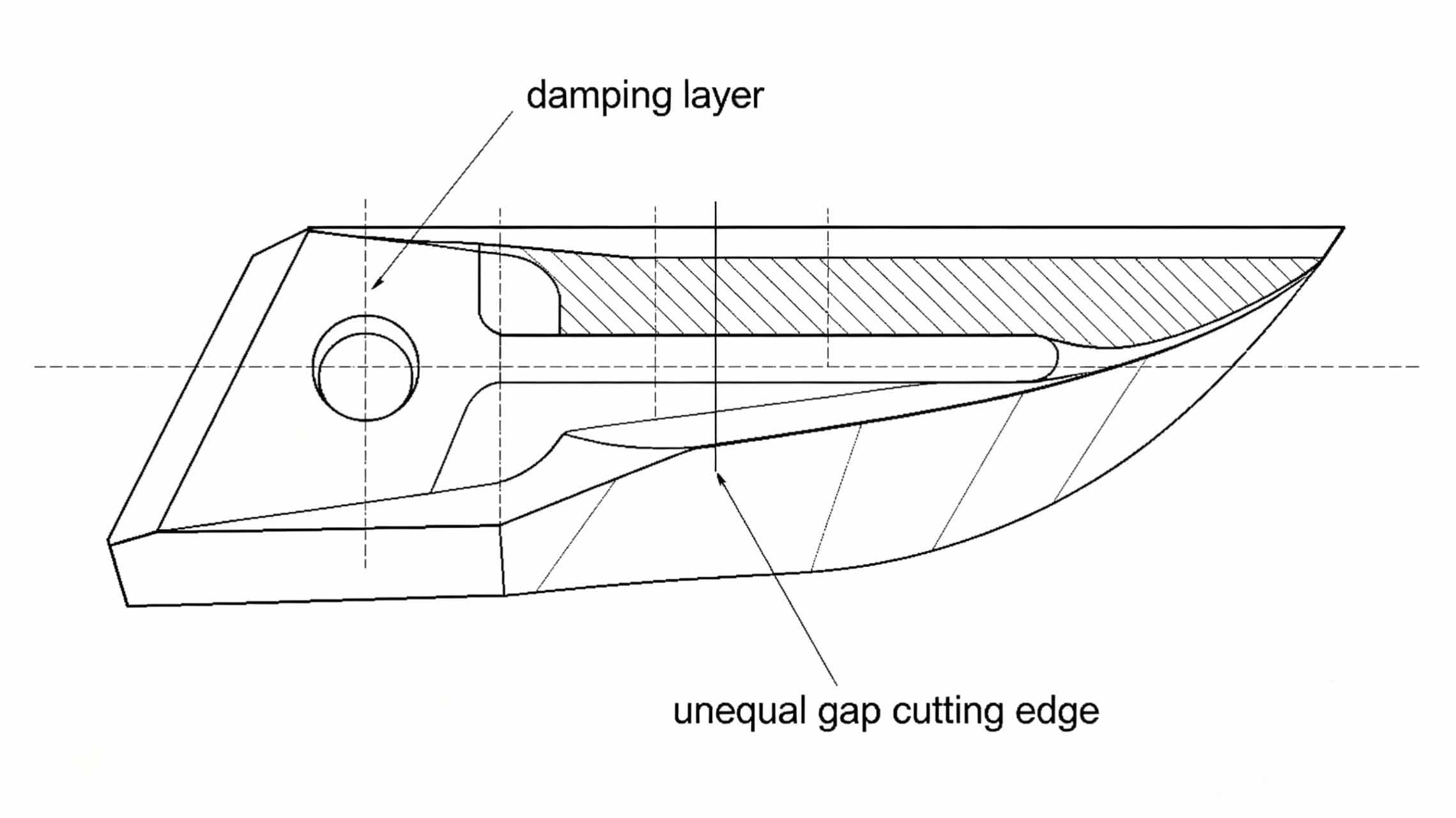

・不均一なクリアランスエッジ：共振位相ロックを解除するために、円周に沿ってエッジの高さにわずかな変化を加える。

・減衰層複合ブレード：高周波振動を吸収するために、ブレード本体内部にポリマー減衰材が埋め込まれています。

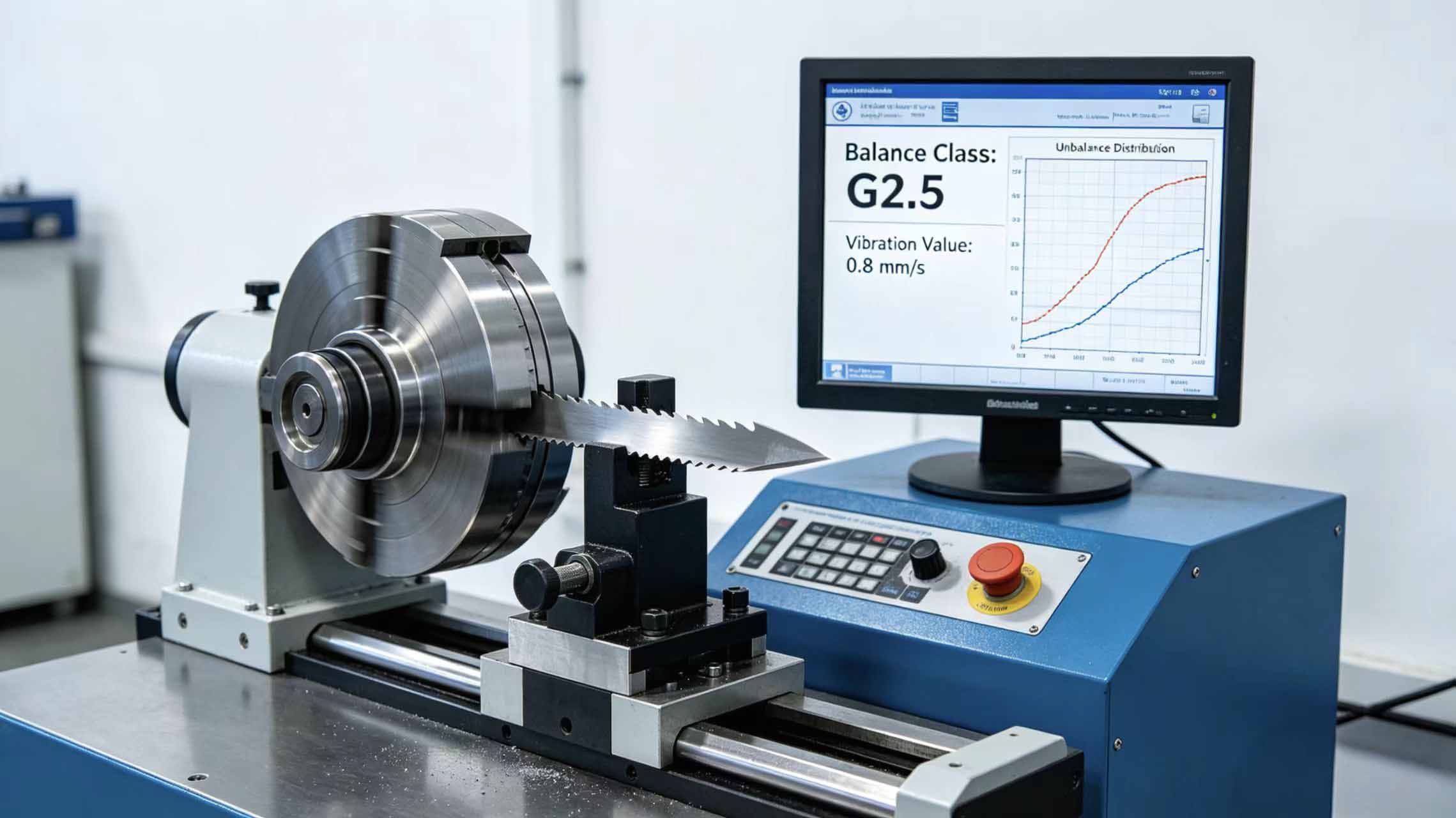

・バランスの取れた刃：各スリッター刃は、出荷前にG2.5グレードの動的バランス調整を受け、固有の不均衡な力を排除します。

当社では、携帯型振動計を使用して周波数スペクトルを測定し、振動源を正確に特定し、最適化レポートを作成するオンサイト振動試験サービスも提供しています。

5. 事例研究

バッテリー電極スリット工場で激しい振動が発生しました 円形の刃 速度が80m/分を超えると、切断面に鋸歯状の縁が生じるという問題が発生した。明白チームの現地調査の結果、刃軸の半径方向振れが0.03mm（標準は0.005mm）であり、刃の隙間が材料厚さのわずか3%に設定されていることが判明した。そこで、軸の研削と隙間を8%に調整することを推奨したところ、振動は解消され、速度は120m/分に向上し、刃の寿命は2倍になった。

結論

スリッターブレードの振動は決して「正常」ではありません。ギャップ設定やブレード精度から装置の剛性まで、あらゆる部分が振動源になり得ます。明柏機械工具技術有限公司は、高品質の 円形の刃, スリッターブレード、 そして カスタムブレードまた、お客様の現場でのトラブル診断も承ります。スリッターラインのスムーズで静かな稼働を取り戻すために、ぜひ当社にご連絡ください。
