紙やフィルムの加工におけるスリット刃の理想的な面取り角度は？

紙、フィルム、粘着ラベルのクロスカットまたはスリット加工では、ベベル角度（エッジ角度）は 円形の刃 または スリッターブレード 刃の角度は、切断品質、刃の寿命、粉塵の発生に直接影響します。多くのユーザーは、刃の角度を選択する際に金属加工の経験に基づいており、その結果、紙の毛羽立ち、フィルムの糸引き、さらには刃の欠けといった問題が発生します。明白機械工具技術有限公司は、紙やフィルム材料の特性に基づいて、理想的な刃の角度範囲と選択基準を解説します。

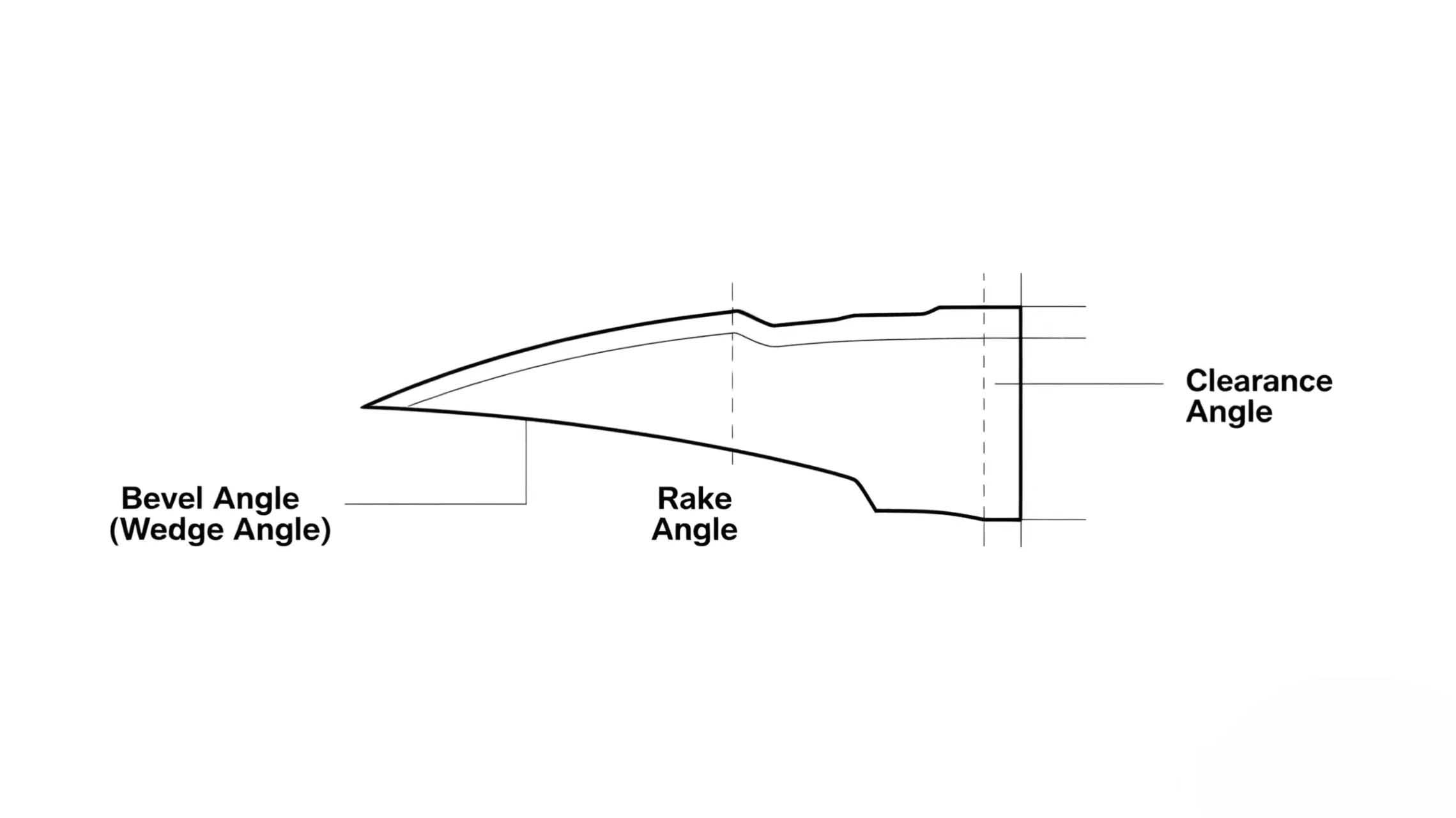

1. ベベル角度とは何ですか？

スリット刃の場合、ベベル角度は通常、エッジウェッジ角度（2つのエッジ面間の角度）を指します。 カスタムブレードこの角度は、切れ味と刃の強度とのバランスを決定します。角度が小さいほど切れ味は鋭くなりますが、切断抵抗は低くなりますが、刃先はもろくなります。角度が大きいほど強度は高くなりますが、切断時に材料の端が潰れる可能性があります。

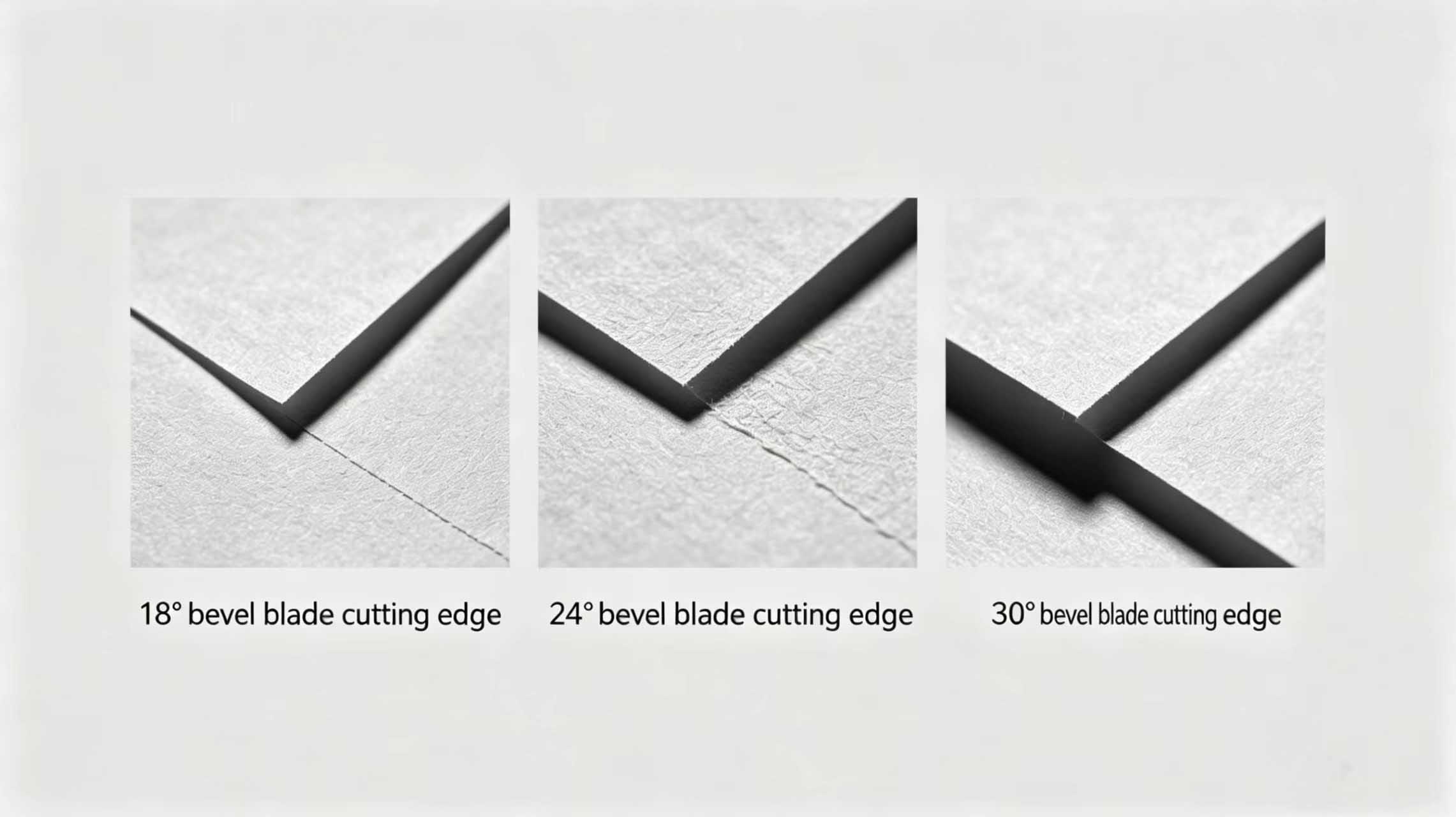

2. 紙のスリット加工に最適なベベル角度

紙は方向性を持つ植物繊維（縦方向と横方向の強度が異なる）で構成されており、バリに弱い。

・普通印刷用紙、文化用紙（60～120g/m2）： 推奨ベベル角度 21°～24°。この角度は、毛羽立ちなく繊維をきれいに切断します。小さすぎると（<18°）ではエッジの摩耗が急速に進み、大きすぎる（28°以上）と凹みや紙くずが発生します。

・クラフト紙、板紙（200～400g/m2）推奨ベベル角度は25°～28°です。厚手の紙は、欠けを防ぐために端部をよりしっかりと支える必要があります。また、摩擦を軽減するために、クリアランス角度を10°～12°に適切に増やしてください。

・カーボン紙、感熱紙推奨ベベル角度は18°～20°です。これらの材料はコーティングが脆いため、非常に鋭利な刃が必要です。鏡面研磨された精密機械刃の使用をお勧めします。

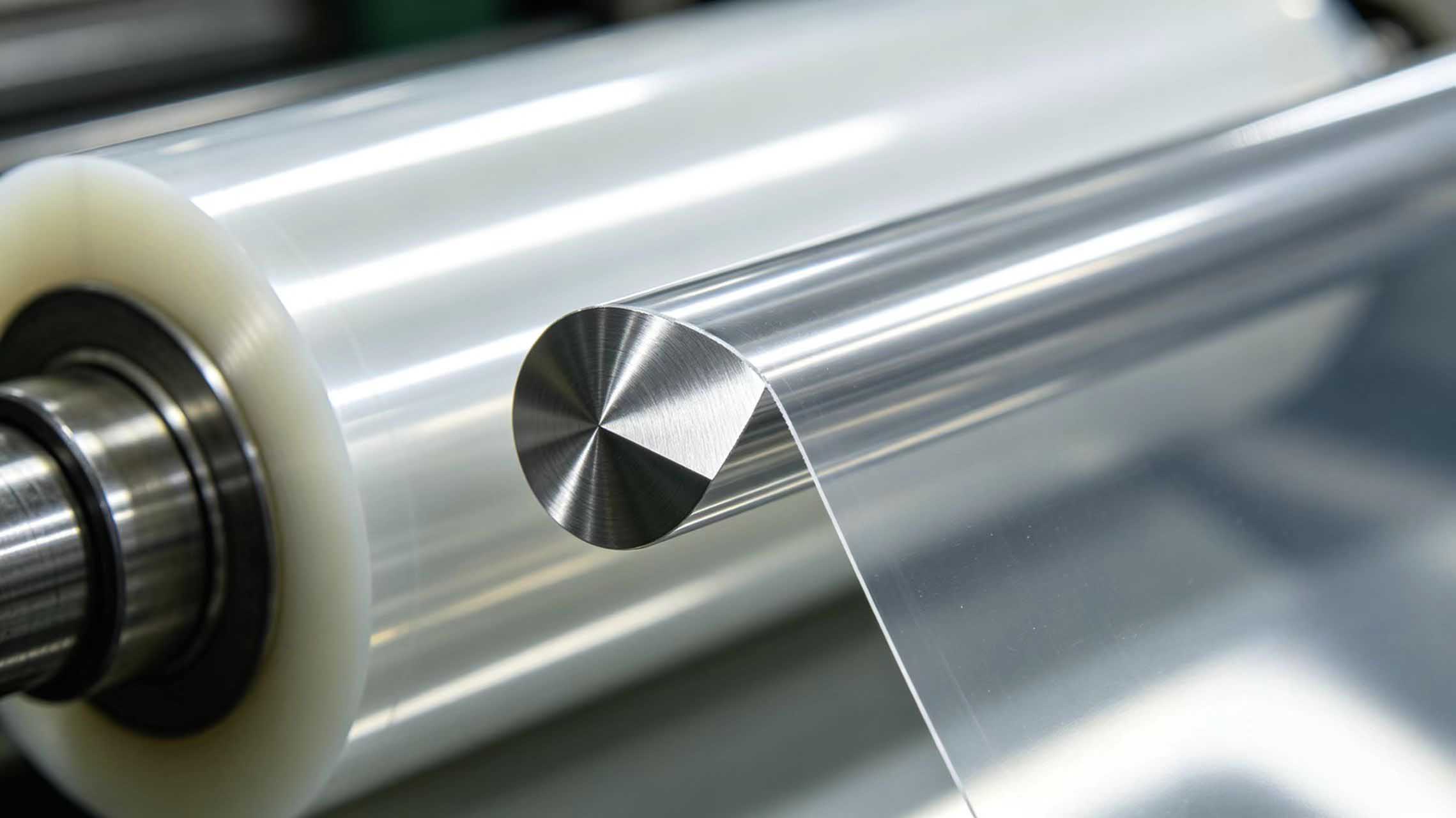

3. フィルムスリット加工に最適なベベル角度

プラスチックフィルムは延性と熱感受性を持ち、切断時に伸びたり溶けたりする傾向がある。

・PE、PPフィルム（20～100μm）推奨ベベル角度は16°～19°です。軟質フィルムは、伸びによる変形を最小限に抑えるため、非常に鋭利なエッジが必要です。8°～10°のクリアランス角度と、接着防止のためのDLCコーティングが必要です。

・PET、BOPPフィルム（12～50μm）推奨ベベル角度は18°～22°です。これらの素材は強度が高い反面、静電気による粉塵が発生しやすい性質があります。TiNまたはTiAlNコーティングを施した中程度の切れ味が最適です。

・ポリイミドフィルム（PI、フレキシブル回路用）推奨ベベル角度は20°～23°です。この素材は耐摩耗性に優れ、高価なため、切れ味と耐久性の両方が求められます。マイクロパッシベーション処理を施した特注スリッターブレードの使用をお勧めします。

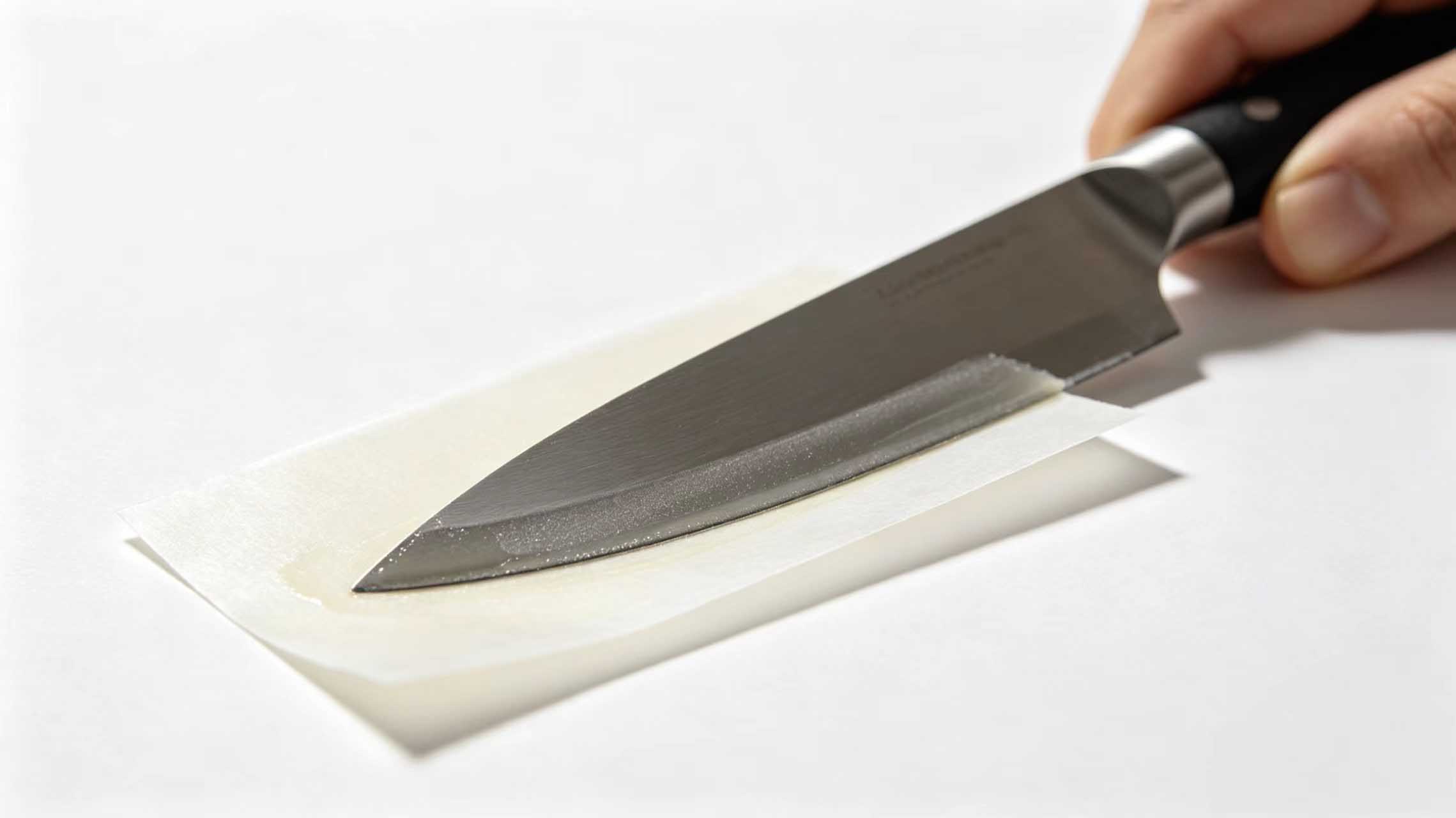

4. 粘着ラベル／複合材の面取り角度

粘着ラベルは、表面素材、粘着層、剥離ライナーで構成されています。粘着剤は切断時に刃に付着しやすい性質があります。

・粘着ラベル： 推奨面取り角度は22°～25°です。普通紙よりやや大きめのサイズで、必ず非粘着性コーティング（テフロンまたはニッケルフッ素）を施してください。エッジ表面はRa≦0.1μmまで研磨する必要があります。

・アルミニウム・プラスチック複合フィルム推奨ベベル角度は25°～30°です。金属層は摩耗を増加させるため、より強力な刃先が必要です。超硬合金製の円形ブレードをお勧めします。

5. 面取り角度選定の一般原則

1. 材料が薄く柔らかいほど、面取り角度は小さくなります（例：12μmのコンデンサフィルムでは15°を使用します）。

2. 材料が厚く硬いほど、面取り角度は大きくなります（例：400g/m2の板紙は28°を使用します）。

3. 高速スリット加工の場合は、やや小さめのベベル角度を使用できます（切断熱を低減します）。低速または手動切断の場合は、やや大きめの角度でも問題ない場合があります。

4. コーティングは不十分なベベル角度を補うことができます。たとえば、DLCコーティングを施した22°の角度は、刃先の強度を維持しながら18°と同等の切断性能を実現できます。

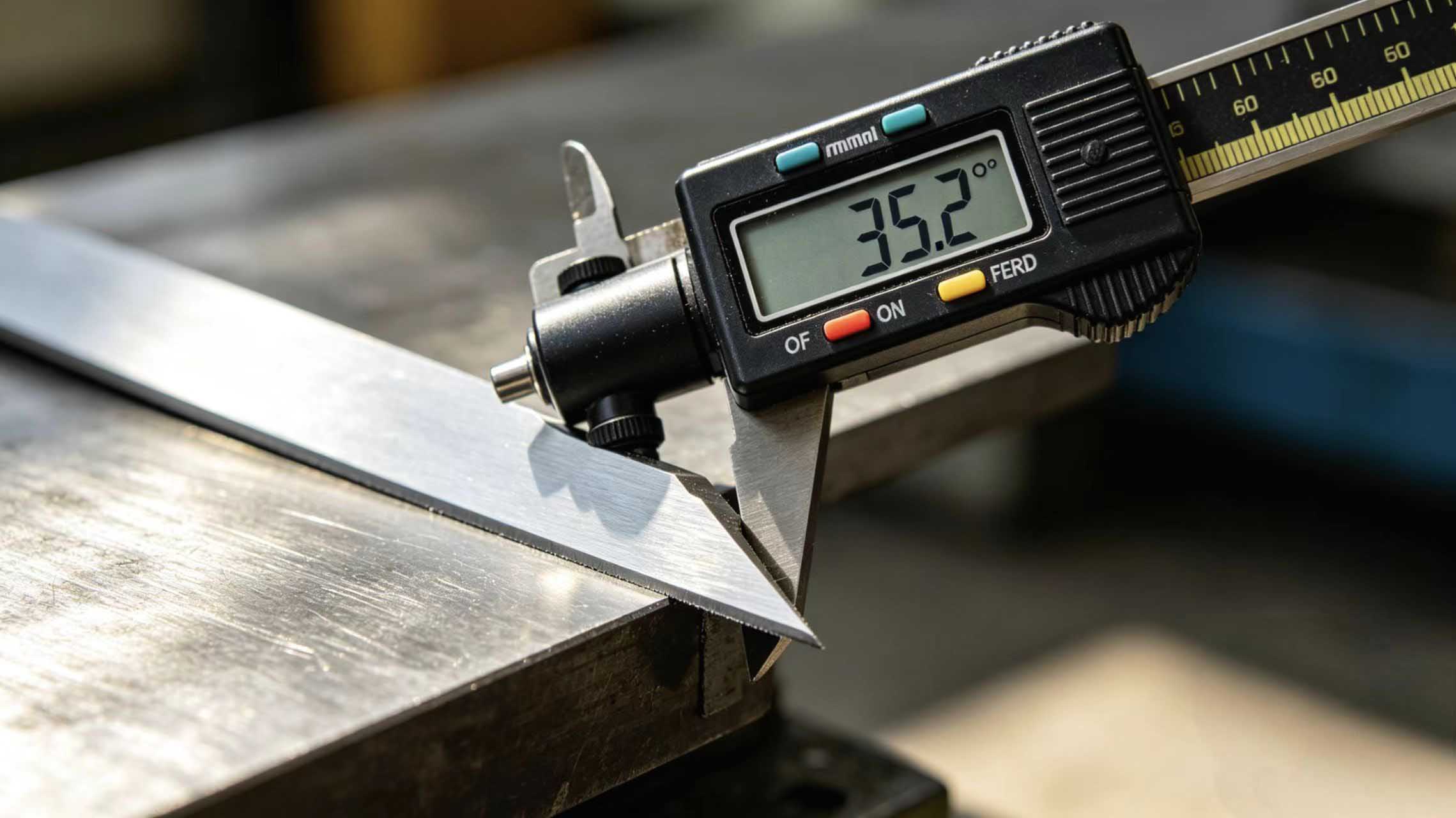

6. 理想的な面取り角度を確認する方法

・ 紙切断面が滑らかで、紙くずが付着していないか確認してください。繊維の断面を拡大して観察し、きれいに切断されているか確認してください。

・映画切断面を伸ばして、切断されていない繊維がないか確認してください。バリがないか触って確認してください。

・粘着ラベル接着剤が切り口から押し出されて刃を汚染していないか確認してください。

明柏科技のカスタマイズサービス

円形ブレード、スリッターブレード、 CNC加工ブレード材料の種類、厚さ、スリット速度をお知らせいただければ、当社のエンジニアが最適な面取り角度を計算し、エッジ角度検査レポートをご提供いたします。 お客様のご要望に応じて、±0.5°の精度で研磨できます。

結論

紙やフィルムの加工において、「万能な面取り角度」というものは存在しません。正しいアプローチは、材料の特性に基づいて適切な面取り角度を選択することです。明柏機械工具科技有限公司は、材料に関する専門知識と精密研削技術を駆使し、バリや粉塵のない完璧なスリット加工の実現をお手伝いいたします。
