機械刃をカスタマイズする際、どの寸法パラメータに最も誤差が生じやすいか？

カスタマイズする際 カスタムブレード, 円形の刃、 または スリッターブレード一見些細な寸法誤差でも、取り付けを妨げたり、切断品質を低下させたり、機器を損傷させたりする可能性があります。明柏機械工具科技有限公司は毎年数百件のカスタムオーダーを処理しており、お客様のミスや見落としの最も一般的な原因として、以下の6つの寸法パラメータを特定しました。これらの落とし穴を理解することで、カスタマイズプロセスがよりスムーズになり、ブレードの適合性も向上します。

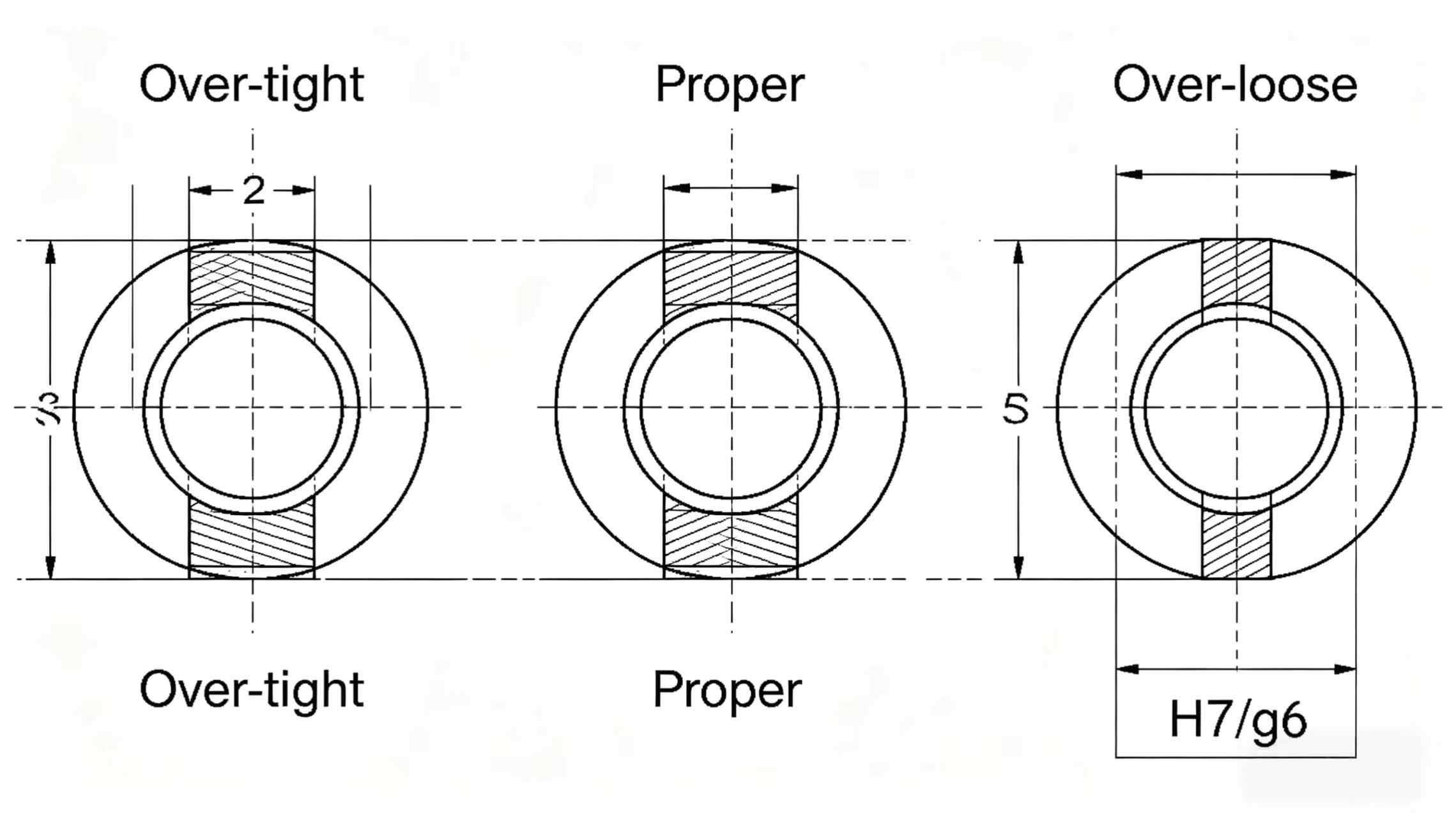

1. 内径公差

穴はブレードシャフトとの重要な接合部です。きつすぎると取り付けが困難または不可能になり、緩すぎるとブレードが偏心して振動や切断ムラが生じます。

・よくある間違い顧客が公差を指定せずに穴径の値のみを提供する場合。例えば、「穴径 Φ50mm」は曖昧です。H7 (+0.025/0)、g6 (-0.009/-0.025)、またはその他の嵌め合い等級を指定する必要があります。

・正しい実践: シャフトの実際の外径と嵌合要件を提供してください。明柏科技は以下を推奨します: 精密機械用ブレード穴径公差はH6またはH7に準拠し、軸クリアランスは0.01～0.03mmに制御される。

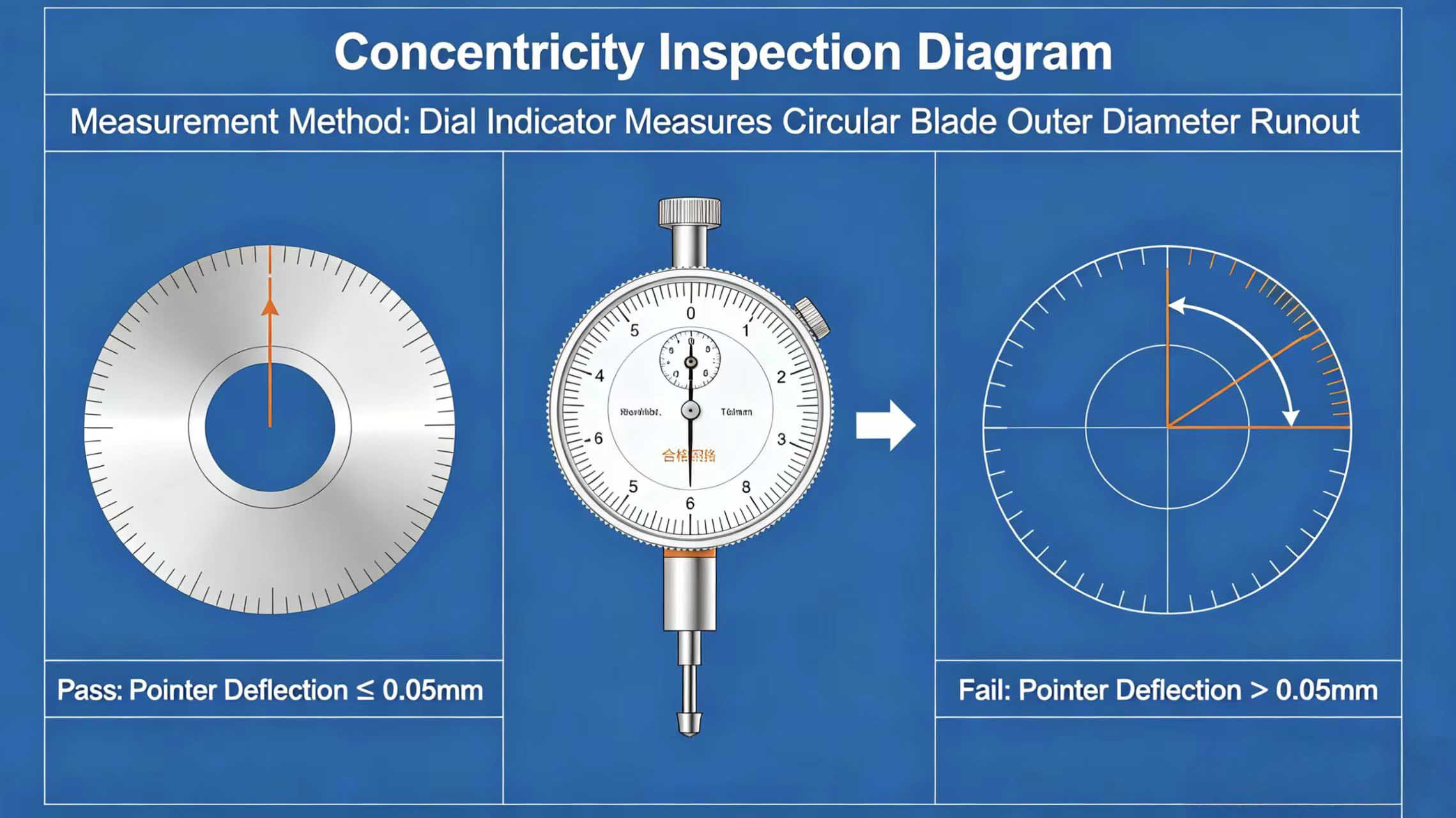

2. ブレードの外径と同心度

外径は切削速度を決定し、同心度（内径と外径の同軸度）は振れに直接影響する。

・よくある間違い： 同心度要件を無視し、外径値のみを指定しているため、ブレードの半径方向振れが許容範囲を超え、高速回転時にビビリ振動が発生する。

・正しい実践同心度≤0.005 mmを明確に指定してください（特に、 円形の刃明白は、各ブレードに振れ検査レポートを添付しています。

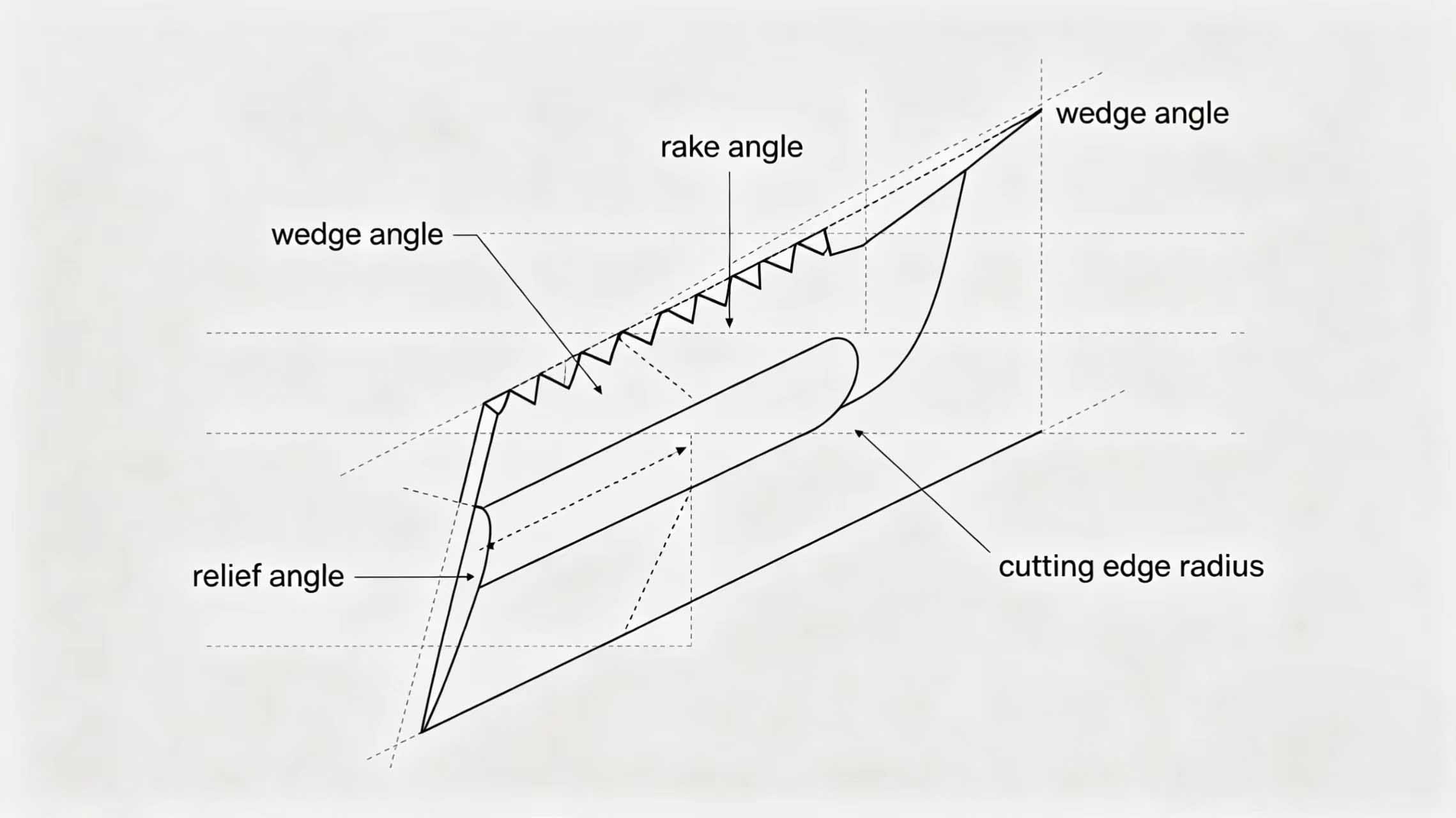

3. エッジ角度（面取り角度）

エッジ角度には、くさび角、すくい角、および逃げ角が含まれます。異なる材料には、異なる角度の組み合わせが必要です。

・よくある間違い単に「切れ味が良い」または「耐久性がある」と述べるだけで、具体的な角度値が示されていない場合、メーカーは経験に基づいて判断するしかなく、それがお客様の使用条件に合致しない可能性があります。

・正しい実践具体的な角度値を指定してください。例：「くさび角25°±1°、クリアランス角8°±0.5°」。不明な場合は、明百科技にご相談ください。お客様の材料に基づいて最適な角度をご提案いたします。

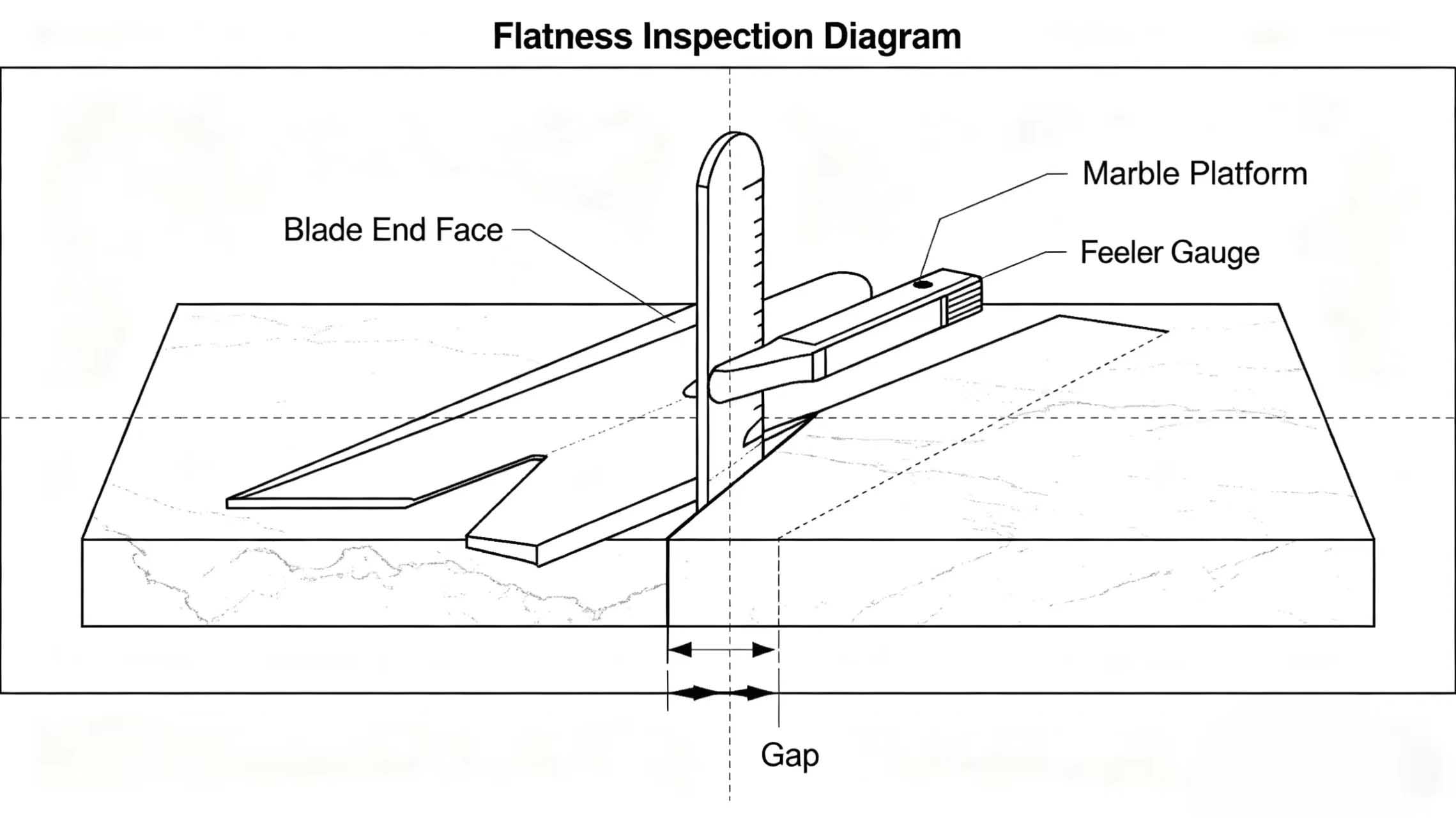

4. 刃の厚さと平面度

厚みは刃の強度とスリット幅の精度に影響します。平面度が不十分だと軸方向の振れが生じます。

・よくある間違い: 平面度要件を無視して厚さを指定したり、コストを押し上げる不必要に厳しい厚さ公差（例：±0.005 mm）を設定したりすること。

・正しい実践: 一般的な厚さ公差は±0.01 mmで十分であり、平面度は≤0.005 mmです。 スリッターブレードそのため、両端面の平行性には特に注意が必要です。

5. エッジ半径（不動態化値）

刃先の半径は、「超鋭利」な刃先と「マイクロパッシベーション処理された」刃先を区別する要素であり、刃の寿命と切断品質に直接影響を与える。

・よくある間違い: 刃先の半径については一切言及せず、最も鋭い刃先をデフォルトとしているため、薄い材料はうまく切断できるかもしれないが、厚い材料では欠けが生じる可能性がある。

・正しい実践R値を明確に指定してください。例：「エッジ半径R ≤ 0.005 mm」（超鋭利）または「R = 0.015-0.02 mm」（マイクロパッシベーション）。 カスタムスリッターブレード 多くの場合、微細な不動態化処理が必要となる。

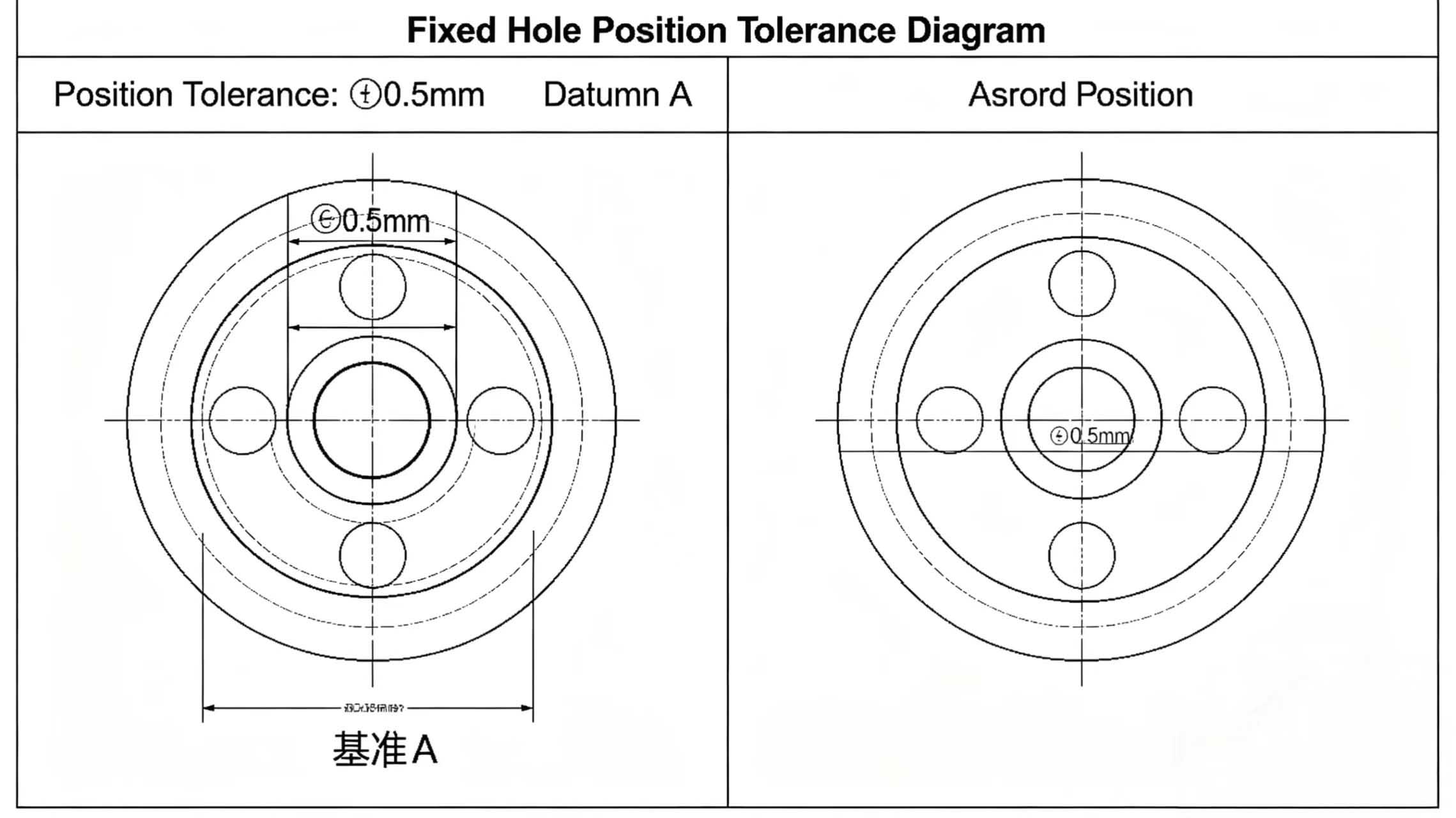

6. 取付穴またはキー溝の位置

非円形の機械式ブレード、または位置決めが必要な円形ブレードの場合、取り付け穴とキー溝の角度と位置の精度が非常に重要です。

・よくある間違い角度公差や基準面を指定せずに、穴の中心距離のみを指定しているため、取り付け後にエッジの方向が設計値からずれてしまう。

・正しい実践ブレード端面または外径を基準とし、穴の位置公差（例：Φ0.02 mm）を指定してください。2D CAD図面をご提供いただくのが最適です。

明柏科技のカスタマイズ保証

上記のエラーを回避するため、明柏機械工具科技有限公司は以下を提供します。

・カスタムパラメータチェックリストご注文前に、穴径、外径、厚さ、角度、エッジ半径、平面度などを確認するための標準フォームをお送りします。

・図面レビューサービスお客様から提供された図面を無料で検査し、不足しているパラメータや矛盾しているパラメータを特定します。

・初回製品検査報告書納品前にCMM測定レポートを作成し、すべての寸法が合意内容に適合していることを確認します。

結論

円形ブレードをカスタマイズする場合 or スリッターブレード細部が成功を左右します。穴径、同心度、エッジ角度、厚み、エッジ半径、取り付け穴――これら6つのパラメータは、最も誤差が生じやすく、特に注意を払うべき点です。明百科事典は、厳格な製造プロセスを通じて、お客様の「カスタマイズ」を安心してお任せいただけるよう尽力いたします。

ウェブサイト：www.mingbaiblade.com
