刃の寿命における表面硬化処理の重要な役割

金属切断、包装材のスリット加工、その他様々な工業加工において、刃の摩耗率は生産効率とコスト管理に直接影響します。多くのユーザーは、同じ基材であっても、特殊な表面処理を施した刃は、耐用年数が数倍、あるいは数十倍にも延びることに気づいているでしょう。これこそが、表面硬化処理技術の価値です。

本日、明柏機械刃物技術有限公司は、刃物の寿命における表面硬化処理の重要な役割、および現在利用可能な主要な表面強化技術のいくつかについて、専門的な観点から分析します。

表面硬化処理が必要な理由は何ですか？

回転式せん断刃, 円形の刃その他 工業用ブレード 刃は使用中に複雑な機械的および熱的課題に直面します。刃先は摩耗に耐えるために極めて高い硬度を必要とし、刃本体は衝撃や振動に耐えるために十分な靭性が必要です。しかし、材料科学では硬度と靭性はしばしば相反する関係にあり、硬度が高くなるほど靭性が低下しやすくなります。

表面硬化処理は、この矛盾を解決する効果的な方法です。刃の基材表面に高硬度の強化層を形成しつつ、基材本来の靭性を維持することで、「外は硬く、内は靭性が高い」という理想的な状態を実現します。この処理方法により、刃の全体的な設計を変更することなく、耐摩耗性と耐用年数を大幅に向上させることができます。

主流の表面硬化処理技術

1. コーティング技術：化学と物理学の完璧な融合

コーティング技術は現在最も広く用いられている表面硬化方法であり、主に化学気相成長法（CVD）と物理気相成長法（PVD）の2種類に分けられる。

CVDコーティングは、より高いプロセス温度（通常900℃以上）で、単成分単層コーティングと多成分多層複合コーティングの成膜が可能です。その最大の特長は、コーティングと基材間の密着強度が高く、膜厚が7～9μmに達するため、ブレードに優れた耐摩耗性をもたらすことです。CVD技術は主に、超硬インサートの表面処理に用いられます。

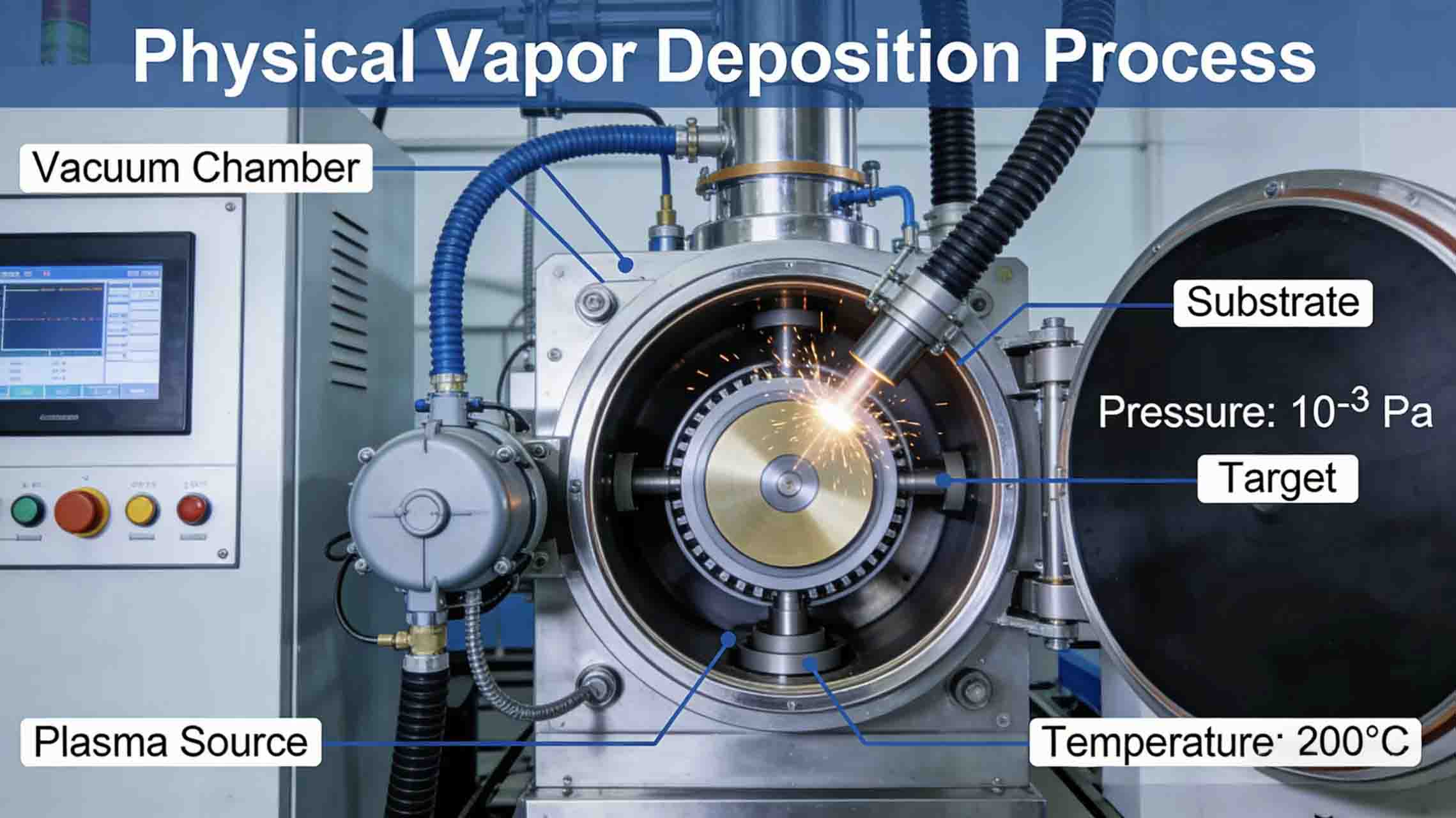

PVDコーティングは処理温度が低く（最低80℃）、工具材料の曲げ強度にほとんど影響を与えません。さらに重要な点として、PVDコーティングの内部応力状態は圧縮応力であり、膜が基材にしっかりと密着するため、精密な複合超硬工具や高速度鋼工具の表面処理に特に適しています。現在、PVD技術は超硬ドリル、フライス、リーマ、タップ、特殊形状工具、溶接工具などのコーティング処理に広く応用されています。

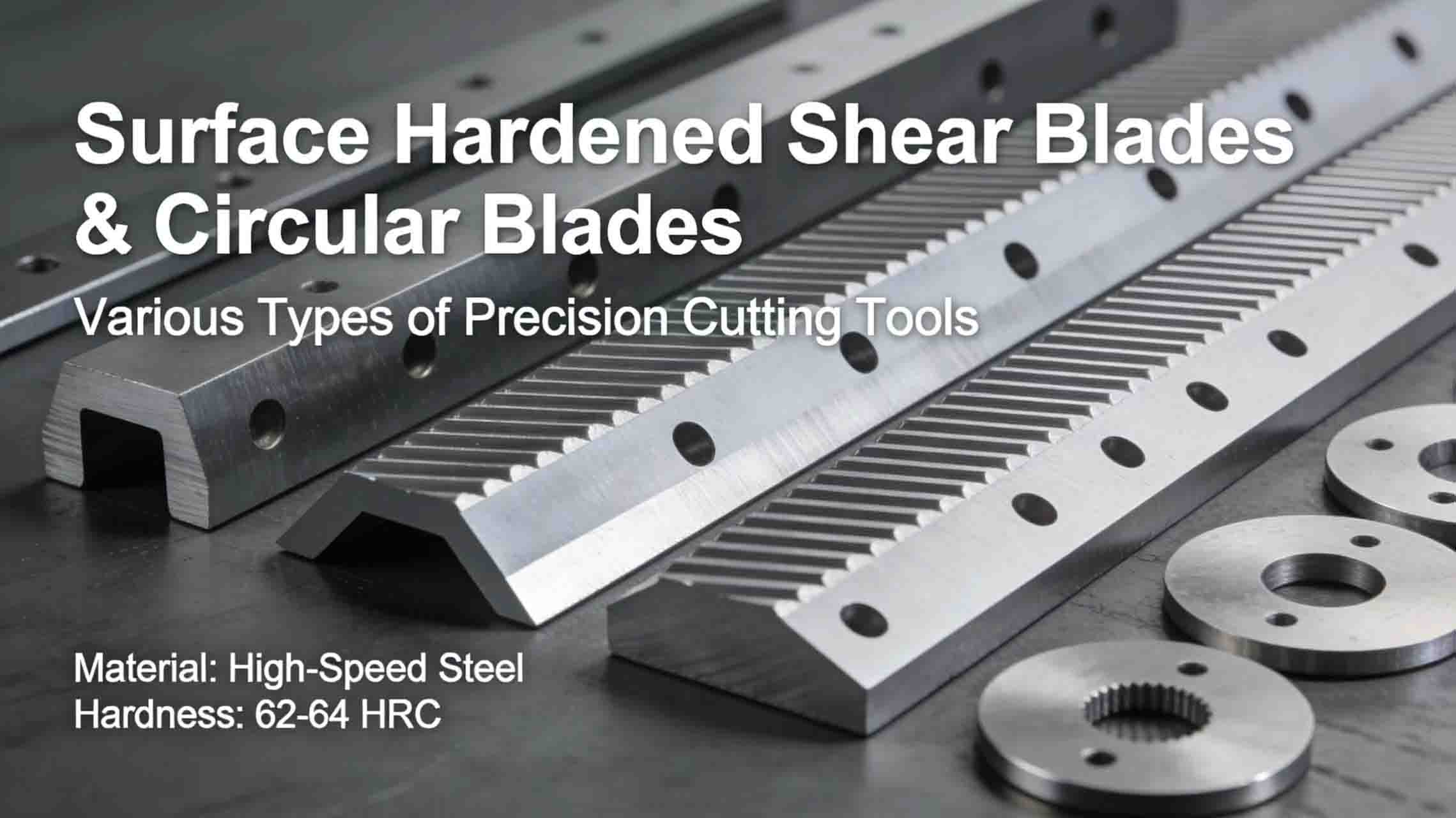

のために 回転式せん断刃 そして 円形の刃PVDコーティングはより適切な選択肢です。研究によると、PVD表面強化技術により、刃のエッジ表面に炭化物内部コーティング、窒化物二次コーティング、および酸化物保護コーティングを順次形成することができ、円形せん断刃のせん断性能と耐用年数を大幅に向上させることができます。

2. 一般的なコーティング材料とその特性

TiN（窒化チタン）コーティングは最も代表的なコーティング材であり、表面硬度はHRC 83以上に達します。PVD法を用いたTiNコーティング処理により、工具寿命を3～8倍に延ばすことができます。同時に、TiNコーティングは優れた潤滑性を持ち、切削面の粗さを改善し、それ自体に防錆効果があるため、刃物の保管寿命を延ばすことができます。

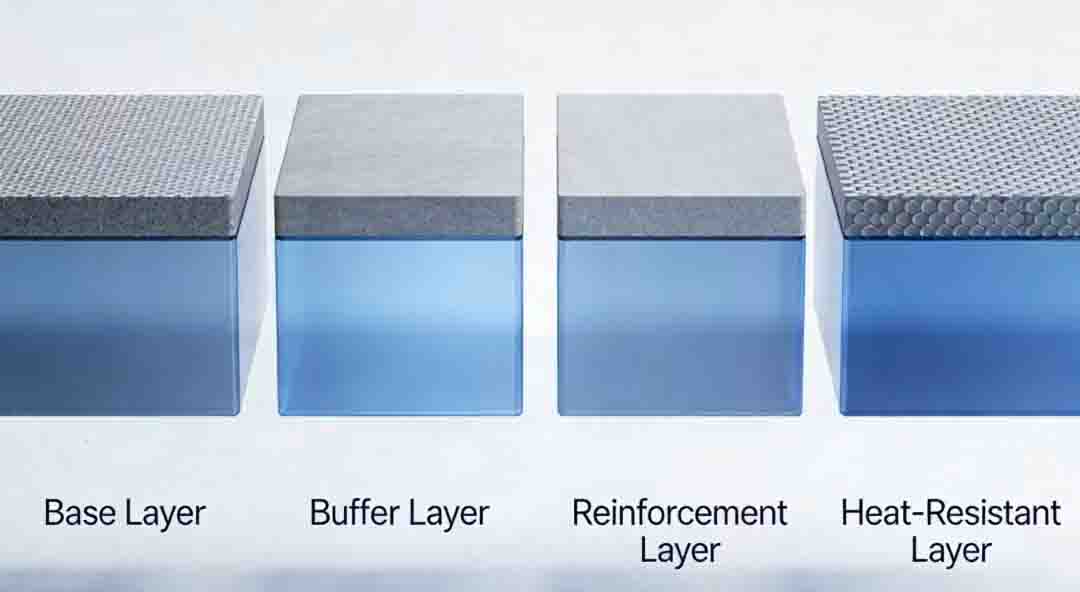

複合ナノコーティングは、コーティング技術の最先端を象徴するものです。典型的な複合ナノコーティング構造は、内側から外側に向かって、金属Tiベース層、TiNバッファ層、TiAlNとTiCrNを交互に積層した複合強化層、そしてTiAlCrN耐熱層から構成されます。この多層複合構造により、ブレードは高い硬度、低い摩擦係数、優れた耐摩耗性、そして高温性能を実現し、高速切断のニーズを満たすとともに、コーティング内部の応力を低減し、基材との密着強度を高めることができます。

窒化炭素コーティングは、優れた超硬度、低摩擦係数、および熱伝導性を備えた、新しいタイプの超硬薄膜材料です。 円形ブレード 窒化炭素コーティングを施した材料は、表面硬度が大幅に向上し、1200℃に達する温度でも顕著な熱重量減少を示さないため、高硬度材料の加工に特に適しています。

3. ESCプロセス：精密エッジ強化処理

ESC（エッジ・アンド・サーフェス・コンディショニング）プロセスは、工具の刃先を強化（不動態化）し、表面を研磨するための総合的な処理方法です。コーティング技術とは異なり、ESCプロセスは主に刃先自体の微細な形状を最適化することに重点を置いています。

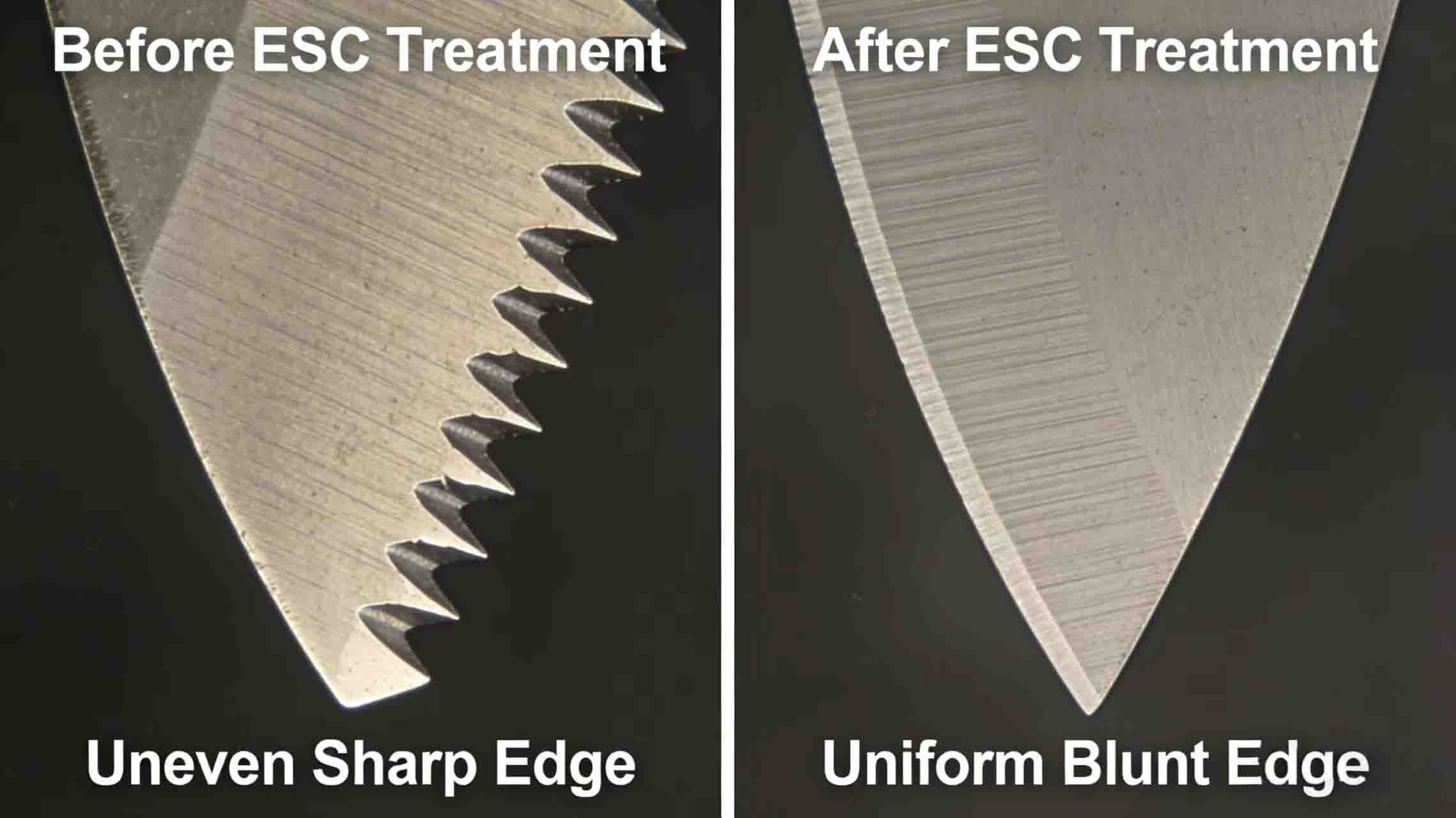

研削後、刃には鋭利な自然な刃先が形成されますが、その刃先の各部分の半径は均一ではありません。この不均一な鋭利な刃先は、初期切削段階での安定性が低く、欠けや破損が生じやすいという問題があります。ESCプロセスによる精密ホーニングを行うことで、刃先の強度を高め、刃先表面の粗さを低減し、表面残留応力を減少させ、刃先歯形の各部分の半径を均一にすることができます。

研究によると、ESC処理を施すことで、超硬ブレードの耐久性が1.2倍に向上し、切削安定性と加工合格率も大幅に改善されることが示されています。注目すべきは、刃先の丸み半径は大きいほど良いというわけでも、小さいほど良いというわけでもなく、最適な値が存在するということです。刃先の半径が最適な値に達すると、ブレードの耐久性が最大となり、刃先の様々な箇所で半径が均一であればあるほど、切削性能が向上します。

表面硬化処理によるブレード寿命の多次元的向上

1. 耐摩耗性の向上

表面硬化処理の最も直接的な効果は、刃の表面硬度を高めることです。TiNコーティングであれ複合ナノコーティングであれ、その表面硬度は通常の基材の硬度をはるかに凌駕します。硬度が高いほど耐摩耗性が向上し、切断時の各種工業用刃物の摩耗率が大幅に低減されます。

2. 耐衝撃性の向上

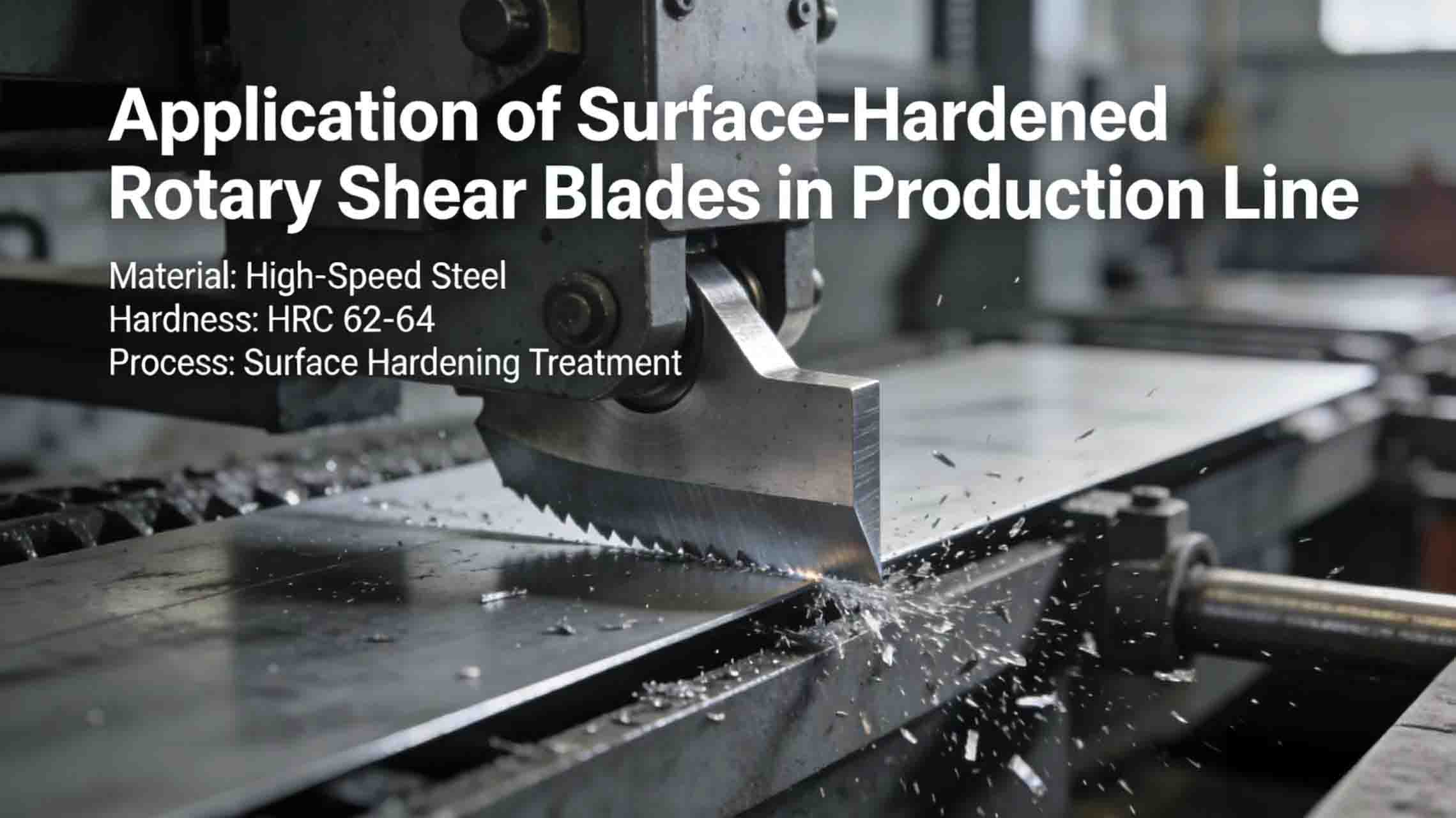

ESCプロセスを用いた精密な刃先研磨により、研削によって生じた微細な欠陥や残留応力を除去し、刃先に均一な不動態化半径を得ることができます。このように強化された刃先は、切削時の衝撃が緩和され、応力分布がより均一になるため、回転式せん断刃のチッピングリスクを大幅に低減します。

3. 熱安定性の向上

高速切断時、刃先温度はしばしば数百℃に達します。窒化炭素コーティングは1200℃の高温でも安定性を保ち、複合ナノコーティングの耐熱層も高温酸化に耐えるように特別に設計されています。優れた熱安定性により、連続切断時でも刃の安定した性能が維持されます。

4. 摩擦係数の低減

多くのコーティング材料は、それ自体が優れた潤滑特性を持っています。TiNコーティングは、切削時の摩擦抵抗を低減し、切削面の粗さを改善します。摩擦係数が低いほど、切削熱が低減され、それに伴って刃の摩耗率も低下します。

明柏機械刃物の表面硬化ソリューション

プロとして 工業用ブレード メーカーである明柏機械刃物科技有限公司は、様々な用途における刃物の性能に対する要求が多様であることを深く理解しています。当社は、お客様が最高のユーザーエクスペリエンスを実現できるよう、様々な表面硬化処理ソリューションを提供しています。

・カスタマイズコーティングサービス：ブレードの使用条件に基づき、TiN、TiCN、TiAlNなどの様々なPVDコーティングオプションに加え、複合ナノコーティングなどのハイエンドソリューションも提供しており、様々なカスタムブレードの特別な要件に適しています。

・高精度ESC加工：回転式せん断刃や円形刃などの高精度製品にエッジパッシベーション処理を施し、均一なエッジ半径を確保し、切断安定性を向上させます。

・レーザークラッディング補修：摩耗した刃物には、レーザークラッディング技術を用いて補修することができ、刃先部分に基材と冶金的に結合したクラッディング層を形成することで、工業用刃物のリサイクルと再利用が可能になります。

・全工程品質管理：表面処理を施したすべての刃は、コーティングの密着性、厚みの均一性、刃先の品質が設計要件を満たしていることを確認するために、厳格な性能試験を受けます。

結論

表面硬化処理技術は、現代の工具製造における主要な競争優位性の1つです。コーティング強化と刃先最適化により、さまざまな工具の耐用年数が向上します。 回転式せん断刃、円形刃、工業用刃は、枚数を増やすことで加工品質と生産効率を向上させることができます。コストパフォーマンスと安定生産を追求する企業にとって、適切な表面硬化処理ソリューションを選択することは、非常に有益な投資となります。

明柏機械刃科技有限公司は、表面処理技術の開発に引き続き注力し、各種産業用刃、回転式せん断刃、円形刃向けに専門的で信頼性の高い表面硬化ソリューションを提供します。特別なご要望がある場合は、 カスタムブレードご不明な点がございましたら、いつでもお気軽にお問い合わせください。弊社の技術チームが専門的な選定アドバイスとカスタマイズされたサービスをご提供いたします。
