ステンレス鋼帯のスリット加工時に切断端に深刻なバリが発生する場合 ― スリッターブレードのエッジパラメータを調整するには？

ステンレス鋼帯のスリット加工において、切断端面に発生する深刻なバリは、最も一般的な品質上の問題の一つです。バリが発生した場合、多くの作業者は「ギャップを調整する」ことしか知らず、エッジパラメータ自体がバリに及ぼす決定的な影響を見落としがちです。明柏機械工具科技有限公司は、長年にわたるステンレス鋼スリット加工の経験に基づき、体系的なエッジパラメータ調整ソリューションを提供します。

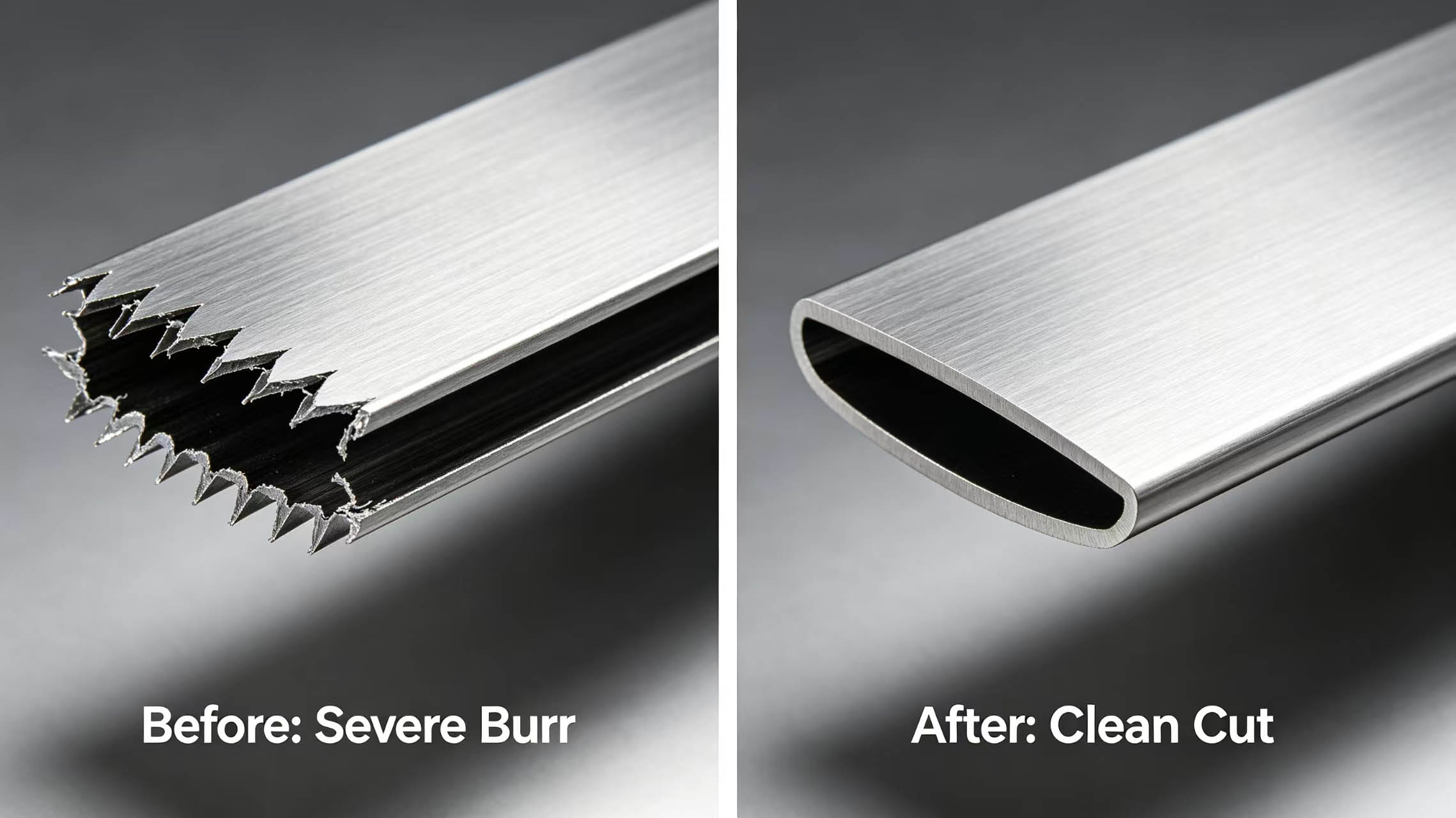

1. ステンレス鋼帯のバリの根本原因分析

ステンレス鋼は、高い靭性、高い加工硬化傾向、低い熱伝導率という3つの特性を持つため、通常の炭素鋼に比べて、スリット加工時のバリの問題がはるかに複雑になる。

棘形成の主な経路：

・刃先の鈍化 → せん断力の増加 → 切断ではなく材料の引き裂き → バリの増加

・不適切な刃先角度 → 過剰な切削抵抗 → 横方向の材料の流れ → 刃先のバリ

・刃先表面仕上げが不十分 → 摩擦係数が高い → 刃先に材料が付着 → バリが不均一になる

2. エッジ角度の調整

1. エッジ角度（くさび角度）を小さくする

刃の角度が小さいほど、刃は鋭くなり、切断抵抗は低くなります。推奨角度 ステンレス鋼帯のスリット加工用鋭利なスリッターブレード:

・一般的なステンレス鋼（304、316）：くさび角22°～25°

・高硬度ステンレス鋼（430、マルテンサイト系）：くさび角25°～28°

・極薄ステンレス鋼ストリップ（<0.3mm): くさび角 18°～20°

調整原理：刃先の強度を確保しつつ、可能な限り最小の刃先角度を選択する。角度を2°小さくするごとに、切断抵抗を10～15%低減できる。

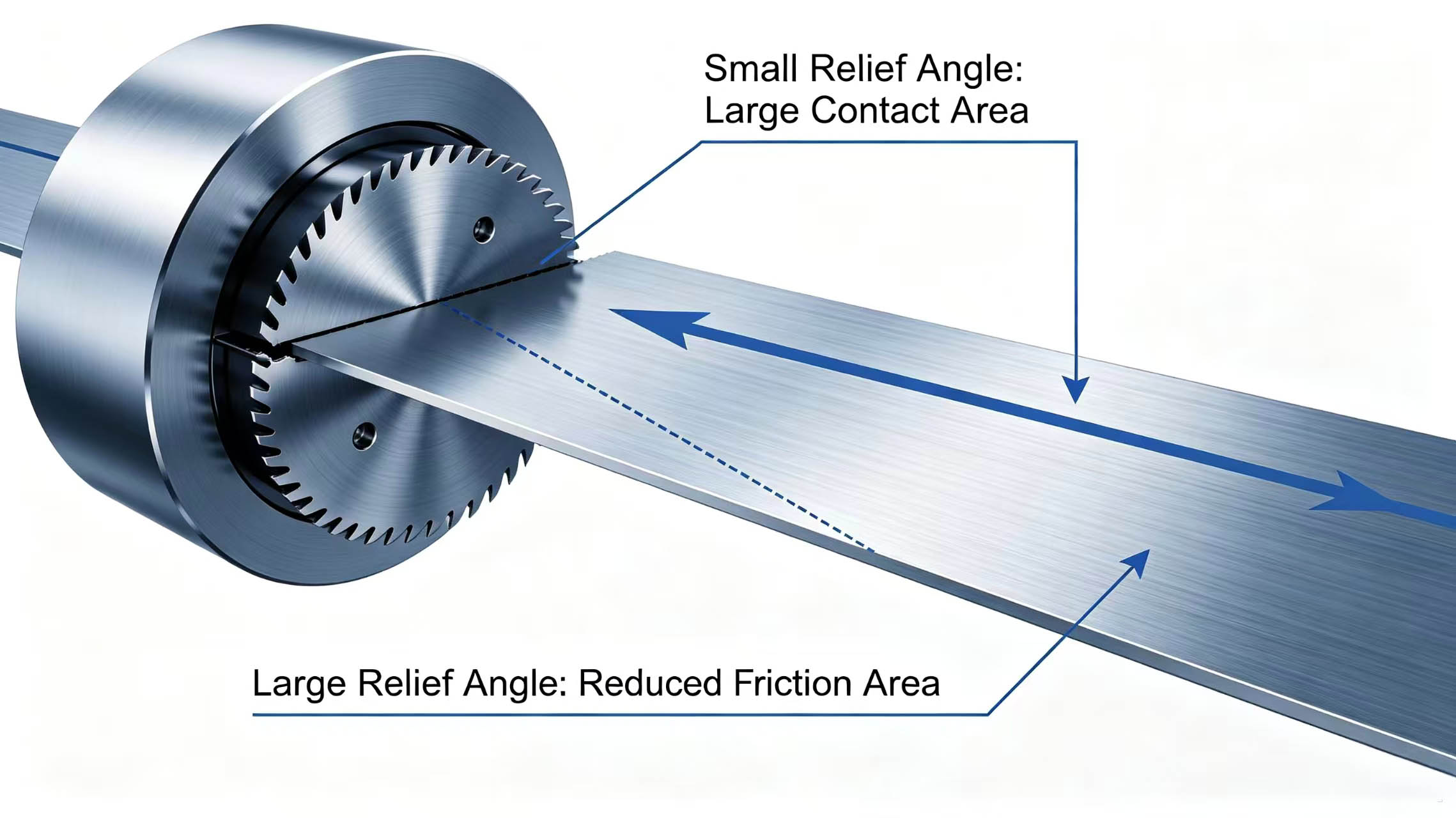

2. クリアランス角を大きくする

クリアランス角は、ブレードと材料間の摩擦面積に影響します。 高硬度耐摩耗性スリッターブレード ステンレス鋼のスリット加工における推奨クリアランス角度：

・通常の条件：8°～10°

・高速スリット加工（100m/分以上）：10°～12°

・高接着性ステンレス鋼グレード：12°～15°

3. エッジマイクロパッシベーション

鋭利な刃は簡単に切れるが、微細な欠けが生じるリスクが高い。 高速度鋼製円形スリット刃 マイクロパッシベーション処理が推奨されます。

・刃先半径R=0.005～0.010mm（非常に鋭利で、薄いストリップに適しています）

・エッジ半径R=0.010～0.015mm（マイクロパッシベーション処理済み、一般的なステンレス鋼に適しています）

・エッジ半径R=0.015～0.020mm（適度な不動態化処理済み、厚板材や高速スリット加工に適しています）

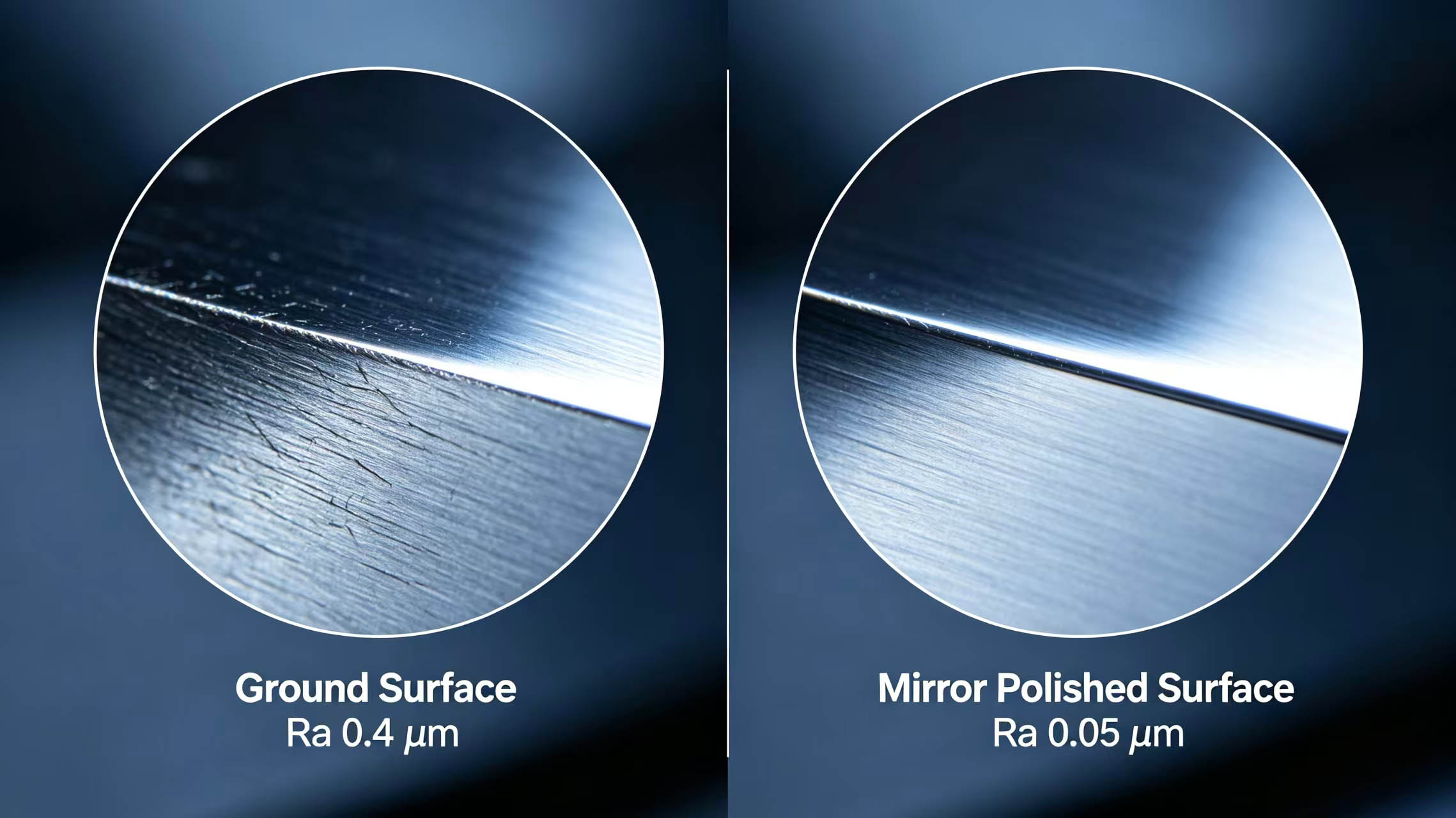

3. エッジ表面仕上げの最適化

刃先の表面仕上げは、バリの発生を抑制する上で重要な要素の一つです。

推奨規格：

・エッジ表面粗さ Ra ≤ 0.1μm（鏡面グレード）

・すくい面（切削屑接触面）Ra ≤ 0.2μm

・側面（材料接触面）Ra ≤ 0.1μm

高精度ステンレス鋼スリット刃 材料の付着を効果的に低減し、バリの高さを30%～50%低減できます。

4. 側面ギャップとエッジパラメータの協調調整

エッジパラメータを調整した後は、サイドギャップもそれに合わせて調整する必要があります。

・鋭利な刃先＋小さな隙間（材料厚さの5～7％）：薄い帯状物の精密スリット加工に適しています

・マイクロパッシベーション処理されたエッジ＋中程度のギャップ（材料厚さの7～9％）：従来のステンレス鋼に適しています

・不動態化エッジ＋大きなギャップ（材料厚さの9～12％）：厚板や高速スリット加工に適しています。

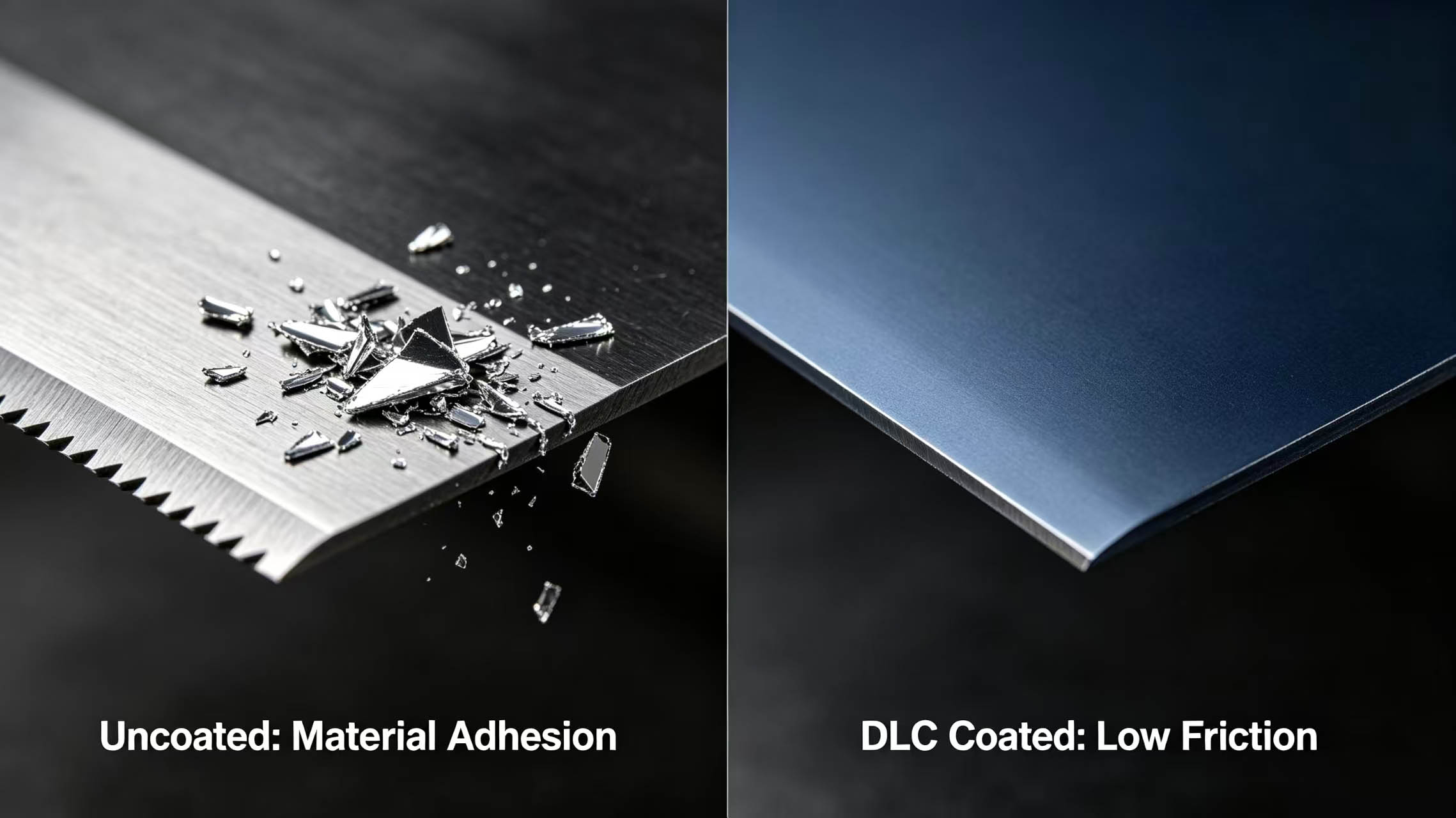

5. コーティングによるバリの補助的改善

適切なコーティングを施すことで摩擦と付着力を低減し、間接的にバリの発生を抑えることができる。

・TiAlNコーティング：高速スリット加工に適しており、800℃までの耐熱性を有する。

・DLCコーティング：高密着ステンレス鋼に適しており、摩擦係数は0.1と低い。

・CrNコーティング：腐食環境に適しており、優れた耐付着性能を発揮します。

のために 付着防止コーティングを施したスリッターブレードより良い結果を得るためには、鏡面仕上げのエッジと組み合わせることをお勧めします。

6. 現場での調整手順

1. まず、既存のエッジ角度と表面仕上げを検査します。

2. ステンレス鋼のグレードと厚さに基づいて、推奨されるエッジ角度を計算します。

3. 工場に返送するか、現場で再研磨を行い、目標の角度を達成する。

4. エッジをRa≦0.1μmまで研磨する。

5. 側面の隙間を再調整します。

6. 試し切りを行い、バリの変化を観察する。

7. バリが基準を満たすまで微調整する。

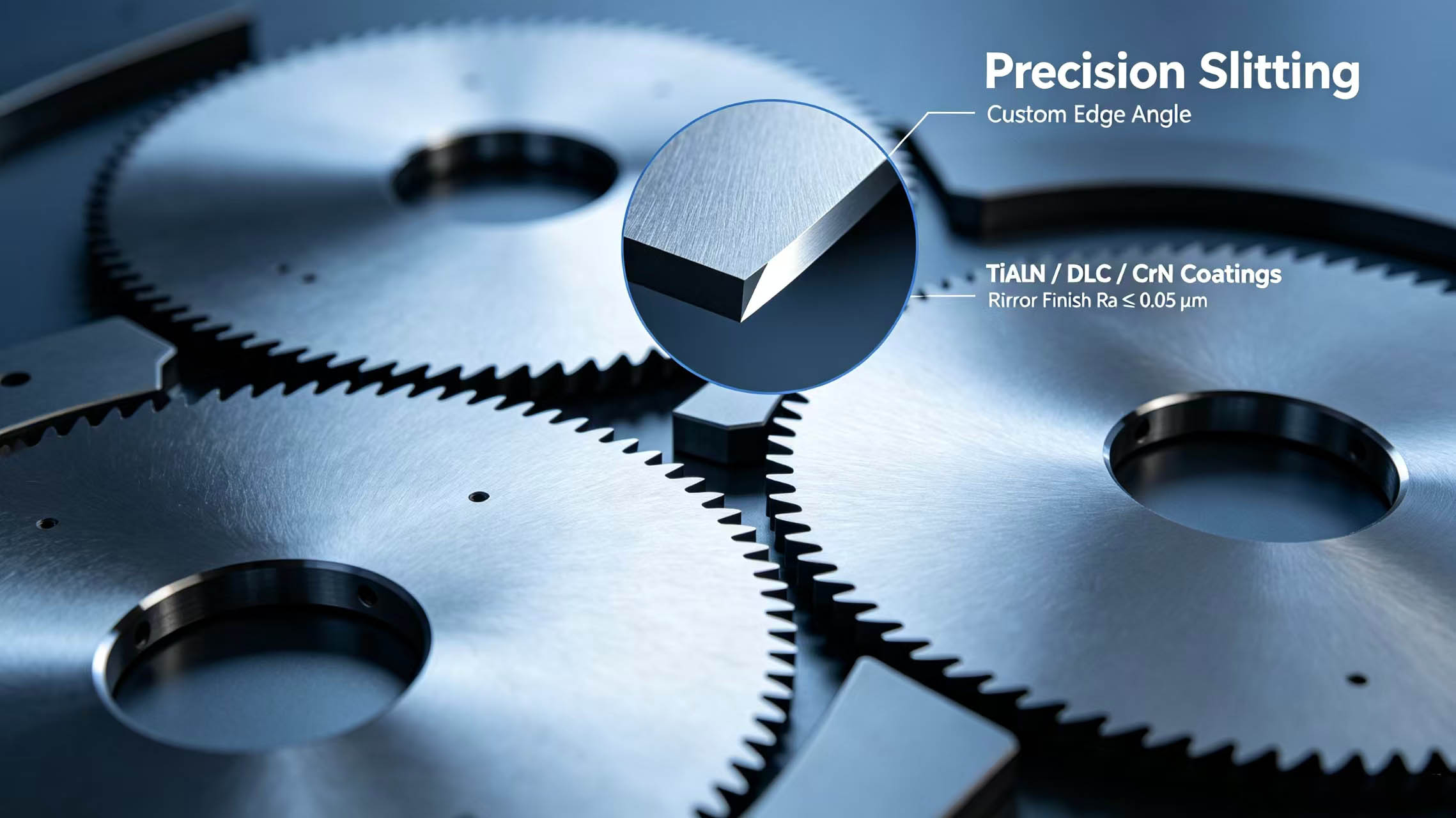

7. 明柏科技のステンレス鋼スリッティングブレードソリューション

明柏機械工具科技有限公司は、ステンレス鋼帯のスリット加工専用ブレードを提供しています。

· ステンレス鋼スリット専用スリッターブレード作業条件に応じてエッジ角度をカスタマイズできます。

・鏡面仕上げのエッジ研磨、Ra ≤ 0.05μm。

・オプションでTiAlN/DLC/CrNコーティングが可能。

・現場でのエッジパラメータ検査および調整サービス。

結論

ステンレス鋼帯のスリット加工時に発生する深刻なバリは、多くの場合、装置の問題ではなく、刃先の形状自体に問題があります。刃先角度、逃げ角、不動態化処理値、表面仕上げを最適化し、コーティングや側面ギャップの調整と組み合わせることで、バリの問題を効果的に抑制できます。明柏科技は、プロ仕様のステンレス鋼スリット刃ソリューションで、お客様のバリ問題解決をサポートいたします。

FAQモジュール

Q1：ステンレス鋼の帯状切断において、再研磨した刃はどのくらい持ちますか？

A：ステンレス鋼の種類とスリットの長さによって異なります。一般的な304ステンレス鋼の場合、1回の研ぎ直しで通常5,000～10,000メートルの連続スリットが可能です。シフトごとに刃先を点検し、バリが目立って増えたらすぐに研ぎ直すことをお勧めします。

Q2：エッジの角度が小さい方が常に良いのでしょうか？

A：いいえ。角度が小さいほど切断は容易になりますが、刃先の強度が低下します。角度が小さすぎると、欠けが生じやすくなり、寿命も短くなります。ステンレス鋼のスリット加工には、22°～25°を推奨しますが、材料の厚さや装置の剛性に応じて微調整してください。

Q3：異なるステンレス鋼のグレードでは、異なるエッジパラメータが必要ですか？

A：はい。304/316などのオーステナイト系鋼材の場合は、刃先角度を22°～24°、逃げ角を8°～10°にしてください。430などのフェライト系鋼材の場合は、刃先角度を25°～27°、逃げ角を10°～12°にしてください。高硬度マルテンサイト系鋼材の場合は、刃先角度を28°～30°とし、適度な不動態化処理を施してください。

Q4：コーティングされた刃とコーティングされていない刃では、バリ取りに大きな違いがありますか？

A：はい、大きな違いがあります。同じ刃先形状でも、TiAlNまたはDLCコーティングを施すことで、バリの高さを30～50%低減し、密着性を向上させ、より均一なバリを得ることができます。ステンレス鋼のスリット加工には、コーティングされた刃を強くお勧めします。

Q5：バリの発生に最も影響を与えるのは、側面ギャップパラメータとエッジパラメータのどちらですか？

A：どちらも同じくらい重要です。刃先パラメータは切断能力を決定し、側面ギャップは刃の裂け具合を決定します。正しいアプローチは、まず刃先パラメータを最適化し、次に試し切りの結果に基づいて側面ギャップを微調整することです。この2つが連携して、最高の切断面品質を実現します。
