円形ブレードのコーティング（TiN、TiCN、TiAlN）— どのコーティングがどの材料に適しているか？

円形ブレードの製造において、PVDコーティング技術はブレード性能向上の中核的な手段となっています。TiN、TiCN、TiAlNは最も一般的に使用されている3種類のPVDコーティングですが、その特性、適用シナリオ、性能は大きく異なります。適切なコーティングを選択すればブレード寿命は2倍になりますが、間違ったコーティングを選択するとコーティングが早期に剥がれ、かえって故障を加速させてしまいます。明柏機械工具科技有限公司は、長年のコーティング適用経験に基づき、これら3種類のコーティングの特性と最適な適用材料について詳細な分析を提供します。

1. TiNコーティング ― 定番のゴールデンクラシック、汎用性の高い選択肢

TiN（窒化チタン）は、刃物に適用される最も初期のPVDコーティングであり、黄金色を呈し、硬度は約HV2300、摩擦係数は0.4～0.6、耐熱温度は約600℃です。TiNコーティングは汎用性が高く、ほとんどの一般的な切断用途に適しています。

適用可能な材料：

・普通炭素鋼、合金鋼

・ステンレス鋼（低速切断）

・銅やアルミニウムなどの非鉄金属

・一般機械加工

代表的な製品： TiNコーティングされたステンレス鋼ブレード 低速でのステンレス鋼切断において安定した性能を発揮する。 TiNコーティングされた円形ブレード 一般的な炭素鋼のスリット加工において、優れたコスト効率を実現します。

2. TiCNコーティング ― 高硬度、耐摩耗性に優れた選択肢

TiCN（チタン炭窒化物）は、TiNに炭素を添加したもので、灰黒色または濃灰色を呈し、硬度は約HV3000～3500、摩擦係数は0.3～0.4、耐熱温度は約400℃です。TiCNはTiNよりも硬度が高く、耐摩耗性にも優れていますが、耐熱性はやや劣ります。

適用可能な材料：

・高硬度鋼（HRC45～55）

・鋳鉄

・粉末冶金材料

・高い耐摩耗性が求められる切断用途

代表的な製品： TiCNコーティングされた高速度鋼ブレード 鋳鉄加工において優れた耐摩耗性を有する。 TiCNコーティングされた合金ブレード 高硬度材料のスリット加工に適しています。

3. TiAlNコーティング ― 高温・高速用途に最適

TiAlN（チタンアルミニウム窒化物）は紫黒色を呈し、硬度は約HV3300～3500、摩擦係数は0.3～0.4、耐熱温度は800～900℃です。TiAlNは高温で酸化アルミニウムの保護層を形成し、耐熱性と非粘着性をさらに向上させるため、高速切削や乾式切削に最適です。

適用可能な材料：

・ステンレス鋼、チタン合金

・高温合金（インコネル、ハステロイ）

・焼入れ鋼（HRC50～65）

・高速切断（切断速度100m/分以上）

代表的な製品： TiAlNコーティングされた超硬ブレード 高速ステンレス鋼スリット加工において優れた性能を発揮する。 TiAlNコーティングされた円形ブレード 高温合金加工に適している。

4．3種類のコーティングの主要パラメータ比較

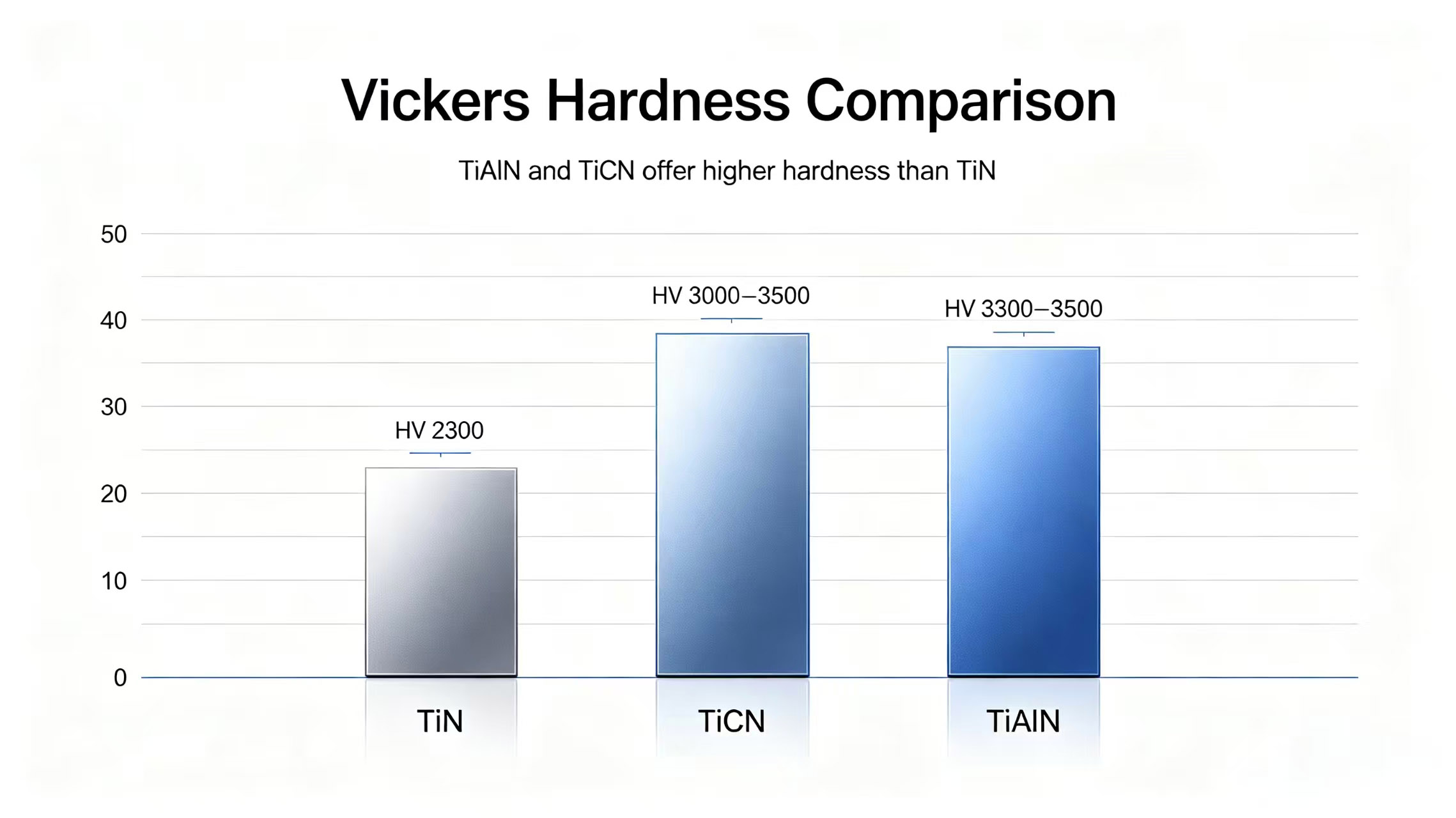

・硬度：TiAlN ≈ TiCN（HV3300-3500）＞TiN（HV2300）

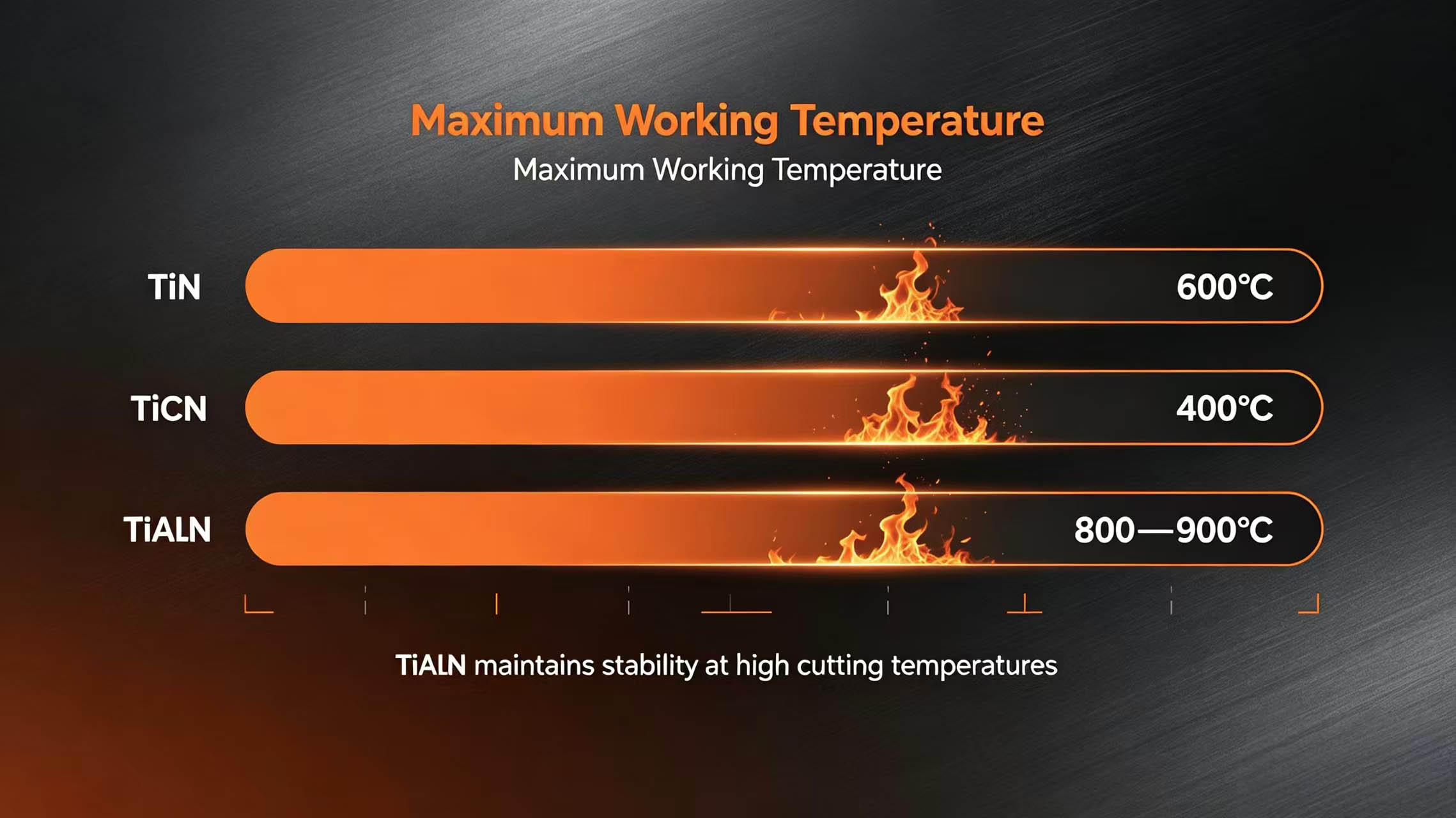

・耐熱性：TiAlN（800～900℃）＞TiN（600℃）＞TiCN（400℃）

・摩擦係数：TiAlN ≈ TiCN（0.3～0.4） < TiN（0.4～0.6）

・付着防止性：TiAlN > TiCN > TiN

・汎用性：TiN > TiCN > TiAlN

5. さまざまな材料に対するコーティング選択の推奨事項

ステンレス鋼のスリット加工：第一選択はTiAlNコーティングで、耐高温性、非粘着性に優れています。第二選択はTiCNコーティングで、低速加工に適しています。

一般的な炭素鋼のスリット加工：TiNコーティングは、最高のコストパフォーマンスと汎用性を提供します。

高硬度材料（HRC > 50）：TiCNまたはTiAlNコーティング、高硬度は高硬度材料と相性が良い。

高温合金、チタン合金：TiAlNコーティングを選択する必要があります。通常のコーティングは高温下ではすぐに劣化します。

非鉄金属（銅、アルミニウム）：TiNコーティングで十分であり、コストも低く抑えられます。

6. コーティング選定におけるよくある誤解

誤解その1：コーティングは硬ければ硬いほど良い。硬度が高くても靭性が不十分だと、衝撃を受けた際に剥がれてしまう。

誤解その2：コーティングは万能ではない。異なる素材には、それぞれ異なる特性を持つコーティングが必要となる。

誤解３：コーティングは基材の硬度を代替できる。コーティングはあくまで補助的なものであり、基材の硬度こそが生命の基盤である。

7. 明柏科技のコーティングサービス

明柏機械工具科技有限公司は、TiN、TiCN、TiAlNの3種類の標準コーティングに加え、DLCやAlCrNなどの特殊コーティングのカスタマイズサービスも提供しています。コーティングされたブレードは、各バッチごとにコーティング厚さ試験レポートと密着性試験レポートが付属します。お客様の加工材料、設備パラメータ、および耐用年数要件に基づいて、最適なコーティングソリューションを無料でご提案いたします。

結論

TiNは汎用性の高い「オールラウンダー」で、ほとんどの一般的な条件に適しています。TiCNは高硬度の「耐摩耗性エキスパート」で、高硬度材料に適しています。TiAlNは「高温耐性の戦士」で、高速加工やステンレス鋼加工に適しています。適切なコーティングを選択することで、刃の寿命は2倍になります。明百科事典は、プロフェッショナルなコーティングソリューションで、コスト削減と効率向上の実現をお手伝いいたします。

よくある質問 ：

Q1：3種類のコーティングのうち、最も耐摩耗性に優れているのはどれですか？

A：TiAlNとTiCNは硬度がほぼ同じ（HV3300～3500）で、どちらもTiN（HV2300）より優れています。ただし、耐摩耗性は動作温度にも左右されます。TiAlNは高温で最高の性能を発揮する一方、TiCNは室温でより優れた性能を発揮する可能性があります。

Q2：コーティングされた刃は研ぎ直しできますか？研ぎ直し後もコーティングは残りますか？

A：はい、研ぎ直すことは可能ですが、研ぎ直すと刃先のコーティングが剥がれてしまいます。研ぎ直し後は再コーティングするか、複数回コーティングできる溶液を使用することをお勧めします。明柏科技では、研ぎ直しと再コーティングをワンストップで提供しています。

Q3：ステンレス鋼のスリット加工において、TiNではなくTiAlNが推奨されるのはなぜですか？

A：ステンレス鋼は熱伝導率が低く、切断温度が高いという欠点があります。TiNは600℃まで耐えられますが、高速ステンレス鋼スリット加工では軟化しやすいという問題があります。一方、TiAlNは800～900℃まで耐えられ、高温で酸化アルミニウムの保護層を形成するため、耐付着性が高く、長寿命です。

Q4：塗装の色は濃い方が常に良いのでしょうか？

A：いいえ。色はコーティング材の光学特性に過ぎず、性能を示すものではありません。TiAlNはアルミニウムを含んでいるため紫がかった黒色に見えますが、アルミニウムは性能とは直接関係ありません。選定は色ではなく、材料の適合性に基づいて行うべきです。

Q5：同じコーティングでも、メーカーによって大きな違いはありますか？

A：はい、大きく異なる場合があります。コーティングの性能は、成膜プロセス、膜厚制御、密着性、その他の要因によって左右されます。明百科技は、均一な膜厚と優れた密着性を備えた輸入PVD装置を使用し、安定した信頼性の高い性能を保証しています。

ウェブサイト：www.mingbaiblade.com
