PVD/TiNコーティングによる金属切削加工の向上効果

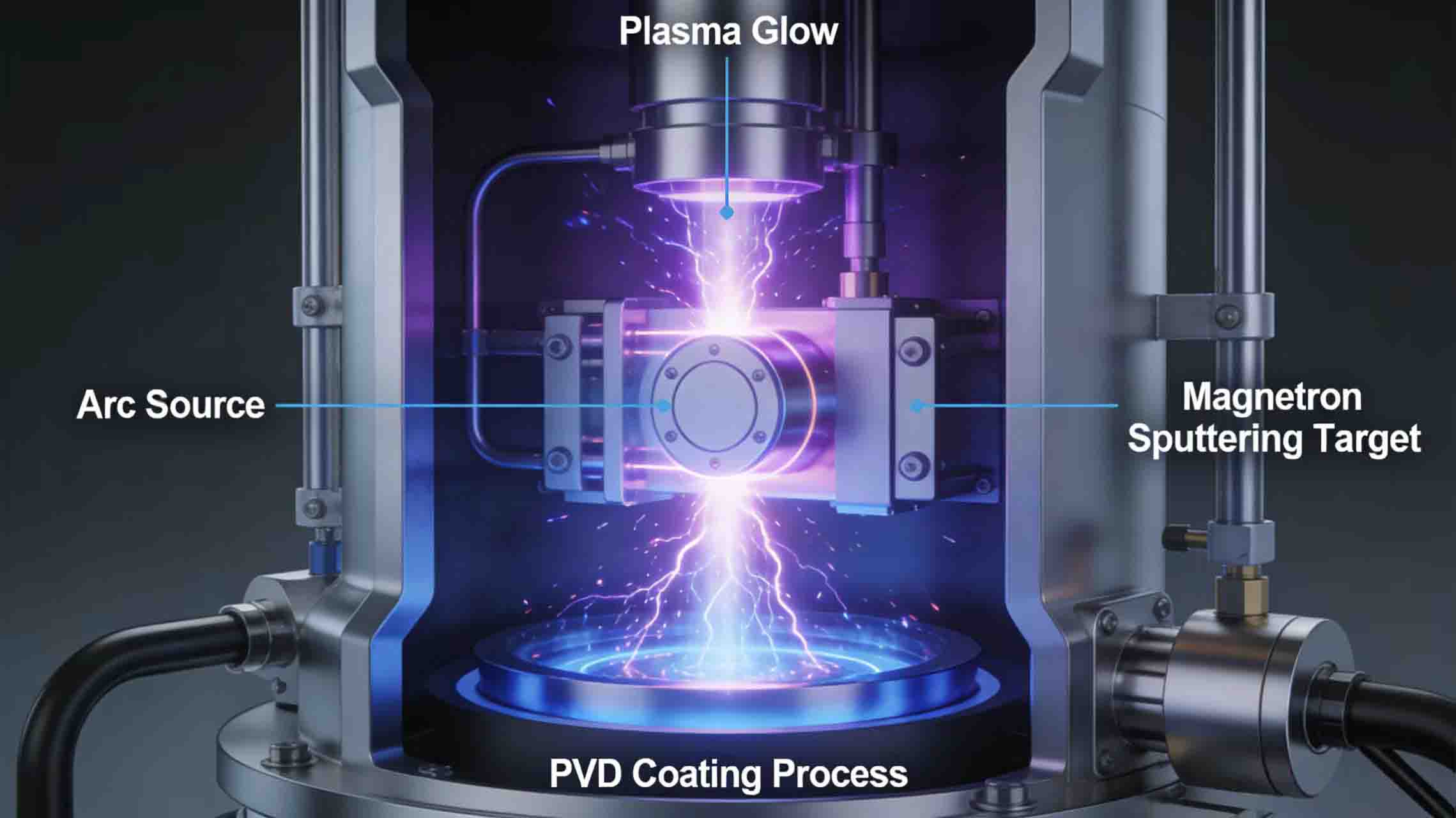

金属切削の分野では、刃の性能が生産効率、加工品質、および総コストを直接左右します。現代の製造業では、ますます高い切削精度と効率が求められるため、刃の寿命をどのように延ばすかが重要になります。 スリッターブレード, 円形の刃、そして様々な種類の カスタムブレード 安定した切削性能の確保は、工具メーカーとエンドユーザー双方にとって重要な課題となっています。物理蒸着（PVD）技術、特に窒化チタン（TiN）コーティングの適用は、この課題に対する効果的な解決策となります。本稿では、PVD/TiNコーティングが金属切削性能に及ぼす向上効果を多角的に解説します。

1. 硬度向上：刀身に「破壊不能」な性質を与える

コーティングによってもたらされる高い表面硬度は、工具寿命を向上させる上で重要な要素の一つです。研究によると、PVDコーティングを施した高速度鋼切削工具は、硬度が約1000 HV0.5（コーティングなし）から1300 HV0.5以上に大幅に向上することが示されています。精密機械用ブレードの場合、この硬度の向上は、切削加工中に被削材内部の硬質粒子による微細切削作用に対するブレード表面の耐性を高めることを意味します。

最も古典的なPVDコーティングの1つである窒化チタン（TiN）コーティングは、Hv 3000～4000の硬度を達成できます。この超硬質の薄膜が表面を覆うと、 CNC加工ブレード刃の頑丈な「鎧」のような役割を果たし、シリコン鋼やステンレス鋼などの高強度材料を高速で連続切断する際に、刃先の摩耗を大幅に遅らせ、切れ味を維持することを可能にする。

2. 摩擦係数の低減：よりスムーズな切断、発熱量の低減

摩擦係数が高いと切削熱が増加し、コーティングの寿命が短くなったり、コーティングが剥がれたりする原因となる可能性があります。摩擦係数を低減することで、工具寿命を大幅に延ばすことができます。PVD/TiNコーティングは優れた表面潤滑性を備えており、滑らかで微細なコーティング表面により、切削屑がすくい面から素早く滑り落ち、発熱を低減します。

のために カスタムスリッターブレード切断加工中、刃と被切断材の間には必然的に激しい摩擦が生じます。TiNコーティングは刃の表面に固体潤滑膜として働き、摩擦係数を効果的に低減します。これにより、切断熱を最小限に抑えるだけでなく、刃と被切断材間の高温溶着を防ぎ、切断加工の安定性を維持します。

3. 耐摩耗性と耐酸化性：ブレードの寿命を延ばす

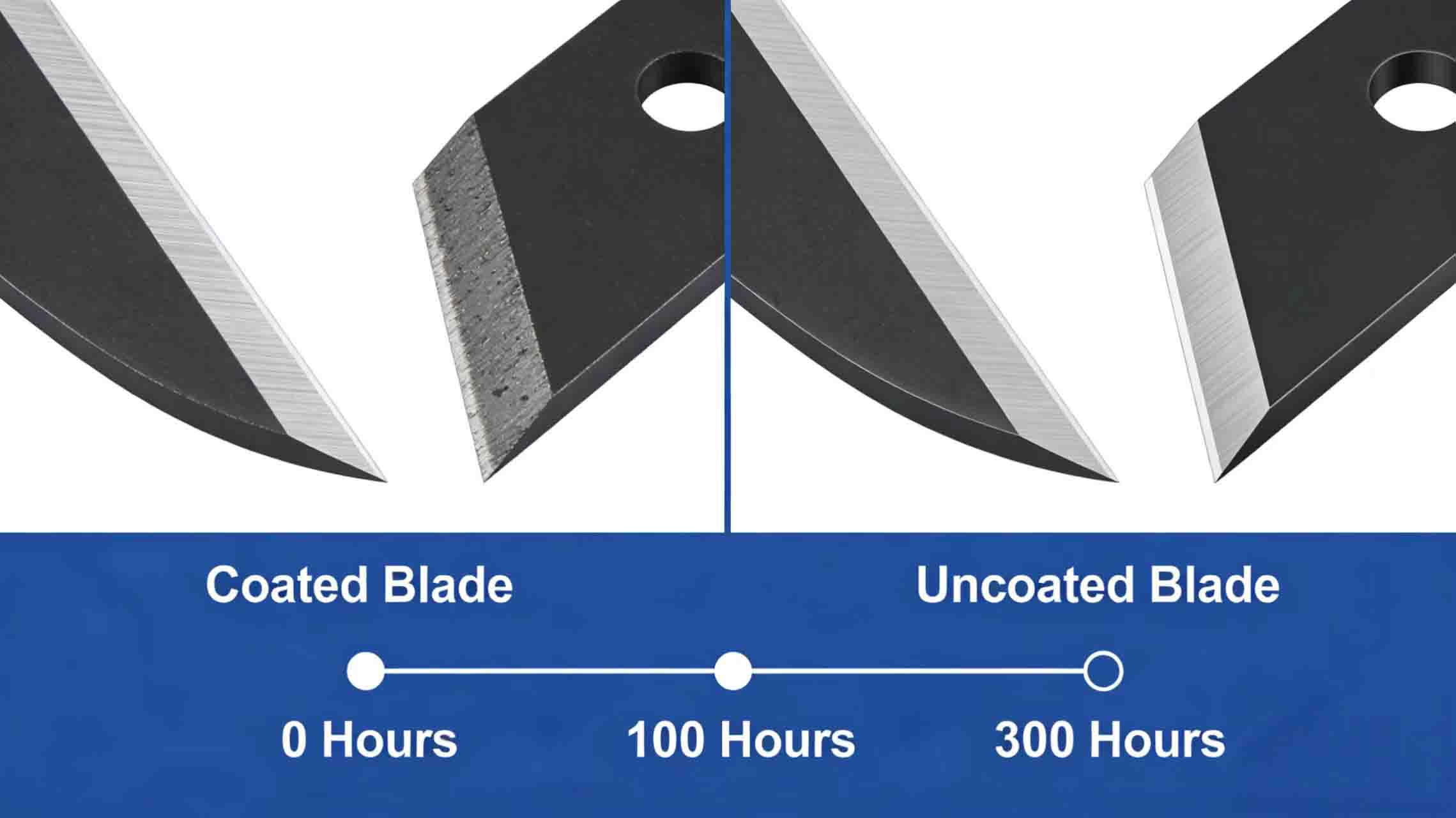

耐摩耗性とは、コーティングが摩耗に耐える能力を指します。PVDコーティングは、緻密な膜構造を形成することで、刃の表面の耐摩耗性を大幅に向上させます。研究によると、PVD TiNコーティングを施した成形工具の寿命は350～450%、切削工具では650～910%向上することが示されています。これは、従来は交換のために頻繁に停止する必要があった円形刃も、TiNコーティングを施すことで交換間隔を大幅に延長でき、生産効率の向上につながることを意味します。

酸化温度とは、コーティングが分解し始める温度のことです。酸化温度が高いほど、高温条件下での切削加工に適しています。TiNコーティングは優れた高温安定性を示します。これに加えて、TiAlNコーティング（紫がかった青色）は、工具と切りくずの間に酸化アルミニウム層を形成し、工具からワークピースまたは切りくずへ熱を伝達するため、高温加工においてさらに優れた性能を発揮します。

4. 付着防止特性：積層縁の問題を解決する

コーティングの付着防止特性は、工具と被削材との間の化学反応を防止または軽減し、被削材が工具に付着するのを防ぎます。非鉄金属（アルミニウム、銅など）を加工する場合、工具上に構成刃先（BUE）が形成されることが多く、工具の欠けや被削材の寸法誤差の原因となります。

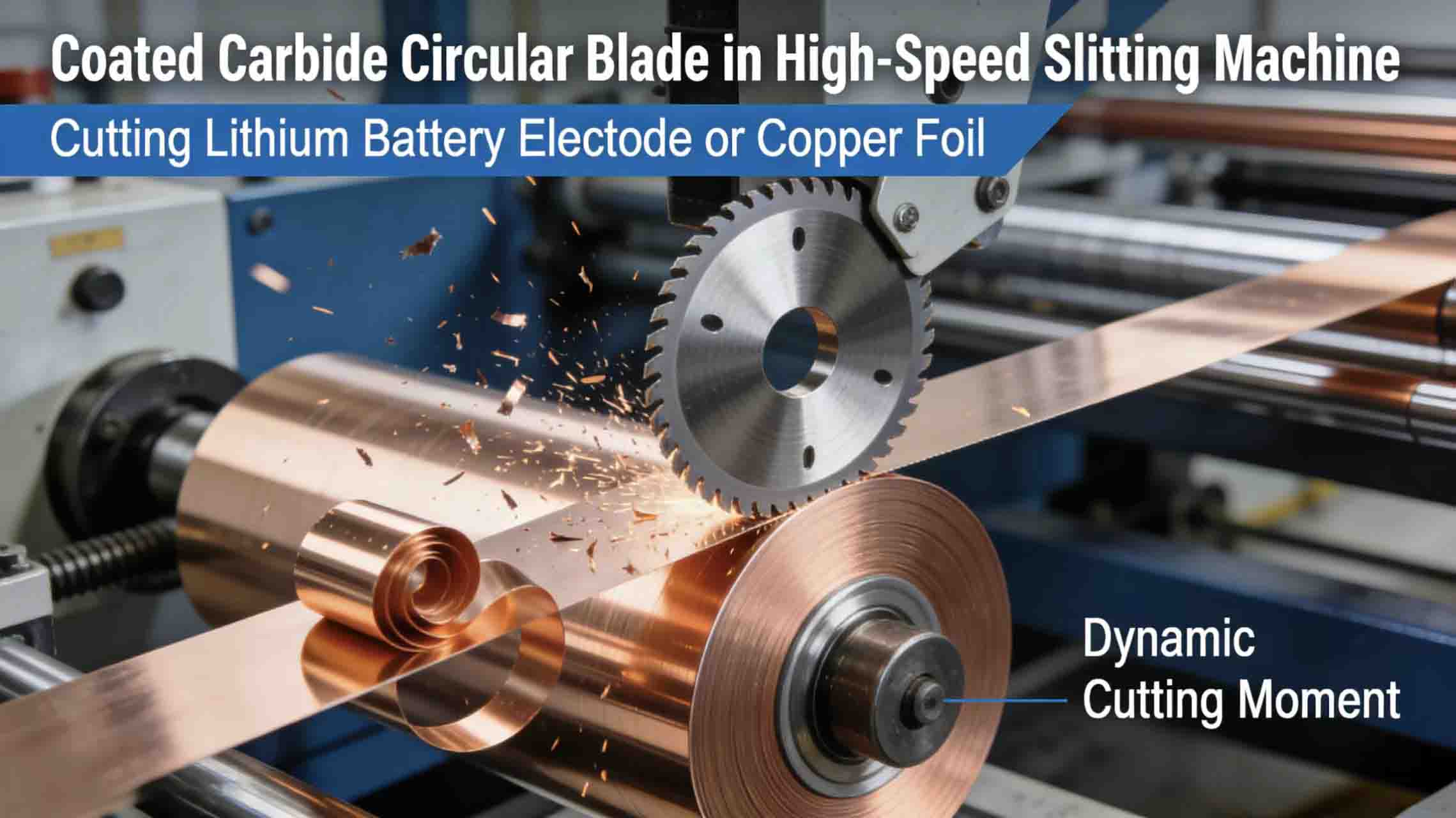

のために スリッターブレード 新エネルギーや電子材料などの産業で広く使用されている材料において、付着防止は特に重要です。リチウムイオン電池電極や銅／アルミニウム箔を高速でスリット加工する際、加工対象物が刃に付着し始めると、付着が拡大し続け、最終的に切断面にバリや裂け目が生じます。PVD／TiNコーティングは、その化学的不活性と滑らかな表面により、材料の付着を効果的に抑制し、きれいで傷のない切断面を実現します。

5．実用的応用結果：データ監視性能の向上

数多くの研究により、PVDコーティングが実際の切削加工において優れた性能を発揮することが確認されています。自動車産業や金型産業で広く使用されているSKD11およびSCM4材料の穴あけ加工に関する研究では、超硬ドリルを用いた加工において、切削油を使用した場合の工具寿命は、乾式加工の場合と比較して9倍以上延長されることが試験結果から示されました。さらに、SCM4材料の加工においては、単層TiNコーティングが最も優れた性能を発揮しました。

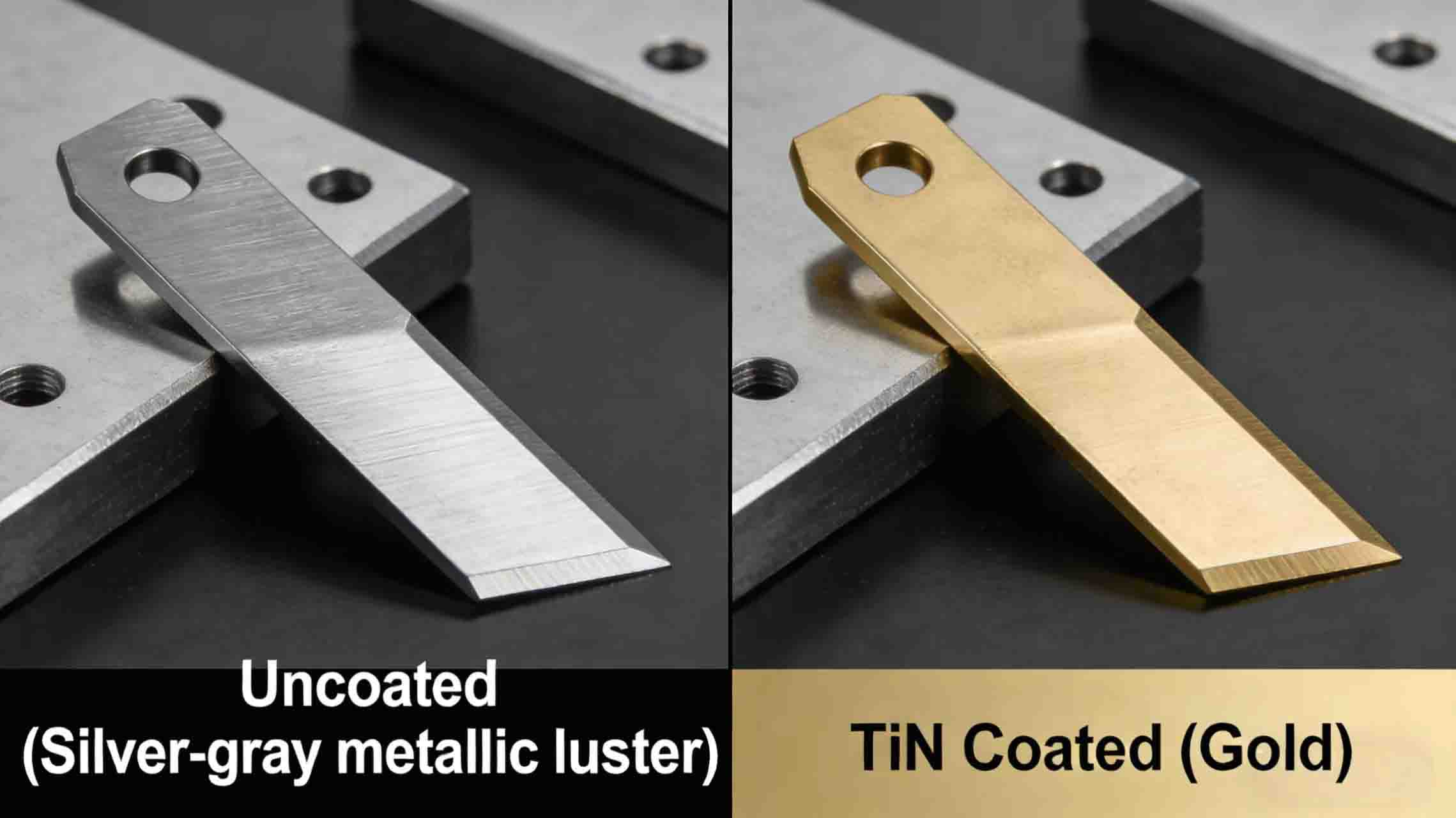

のために カスタムブレードそのため、適切なコーティングの種類を選択することが重要です。さまざまなコーティングにはそれぞれ独自の特性があります。窒化チタン（TiN）コーティング（金色）は、工具の硬度を高め、酸化温度が高い汎用PVDコーティングです。炭窒化チタン（TiCN）コーティング（虹色）は炭素を含み、TiNと比較して硬度が約33%向上します。窒化アルミニウムチタンまたは窒化アルミニウムチタン（TiAlN/AlTiN）コーティング（紫青色）は、乾式または半乾式加工における超硬工具に適しています。

6. 明柏科技のコーティング応用事例

プロの工具メーカーとして、明柏機械工具技術有限公司は、刃の性能におけるコーティング技術の決定的な役割を十分に理解しています。当社のCNC加工刃の製造において、 高精度 円形の刃また、各種カスタムスリッターブレードについても、当社は高度なPVDコーティング技術を幅広く活用し、お客様の具体的な加工条件に基づいて最適なコーティングソリューションをご提案いたします。

シリコン鋼の高速切断用スリッターブレードであれ、リチウム電池電極のスリット用円形ブレードであれ、明柏科技は精密なコーティング選定とプロセス制御により、より長いブレード寿命、より安定した切断品質、そしてより低い総運用コストをお客様に提供します。

結論

PVD/TiNコーティング技術は、硬度向上、摩擦低減、耐摩耗性、耐熱性、および非付着性において優れた性能を発揮し、金属切削の分野を大きく変革しています。技術革新を原動力とする工具メーカーとして、明柏科技はコーティング応用技術における専門知識をさらに深め、より高品質な製品を通じて世界中のお客様により大きな価値を提供し続けます。 精密機械用ブレード さらに、より信頼性の高いカスタムブレードもご用意しています。
