スリッターブレードの耐久性は、熱処理工程と本当に関係があるのでしょうか？

答えは間違いなくイエスです。実際、同じ材料の場合、熱処理のレベルが最大耐久性を直接決定します。 スリッターブレード多くのユーザーは、 円形の刃 または 合金ブレード 同じ素材で作られた刃物でも、メーカーによって耐用年数が数倍も異なることがあり、その根本原因は熱処理工程にあることが多い。カスタムブレードや精密機械用ブレードを専門とする明柏機械工具科技有限公司は、熱処理が刃物の耐久性にどのように影響するかを詳しく解説する。

1. 熱処理によって刃の「遺伝子」が変化する

加熱、保持、冷却という工程を経て、熱処理は鋼の内部冶金構造（マルテンサイト、炭化物分布、残留オーステナイトなど）を変化させます。スリッターブレードの場合、熱処理によって以下の3つの重要な特性が直接的に決定されます。

・硬度刃先の耐摩耗性。

・タフネス刃先の衝撃による欠けに対する耐性。

・疲労耐性周期的なストレス下でも構造が損なわれない能力。

これら3つの特性のバランスを取ることが、熱処理プロセスが取り組むべき中核的な課題である。

2. 不適切な熱処理によって引き起こされる典型的な故障モード

1. 過度の急冷温度または長すぎる保持時間

現象粗粒化、炭化物凝集。刃は非常に硬くなるが脆くなり、せん断時に刃先が大きく欠ける。破断面は粗粒状に見える。

結果: 合金ブレード 寿命は急激に短くなり、初回使用時でも欠けが生じる可能性がある。

2. 冷却温度が不十分、または冷却速度が遅すぎる

現象マルテンサイトへの変態が不完全で、パーライトまたはベイナイトが過剰に生成されている。刃の硬度が低く、刃先が摩耗して丸みを帯びやすい。

結果: 円形ブレード 数百メートル刈り込むとバリがどんどん増えていき、頻繁な刃の交換が必要になる。

3. 不適切な焼き戻し

現象焼入れ応力が完全に除去されず、刃の内部に微細な亀裂が残ります。使用中の衝撃荷重によって亀裂が進展し、最終的に刃が完全に破損します。

結果: スリッターブレード 突然破損し、機器を損傷する可能性があります。

4. 脱炭または酸化

現象熱処理中に保護雰囲気がないため、刃の表面から炭素が失われる。局所的に硬度が不足した軟らかい部分が生じる。

結果: ステンレス鋼製の刃 または カスタムスリッターブレード 刃先に「軟化部」が発生し、摩耗が不均一になったり、切断面が波打ったりする。

3. 高品質熱処理の特徴

明柏科技は真空保護雰囲気熱処理とコンピュータによる完全な温度制御を採用し、あらゆる 精密機械刃 理想的な微細構造を実現する：

・精密な温度制御：急冷温度の変動は±5℃以下とし、過熱または過熱不足を避ける。

・適切な焼き戻し高速度鋼の刃は、応力を完全に除去し、残留オーステナイトを変態させるために、3～4回の焼き戻しサイクルを経る。

・極低温処理高精度カスタムブレードの場合、-150℃の極低温処理を追加することで、硬度と寸法安定性がさらに向上します。

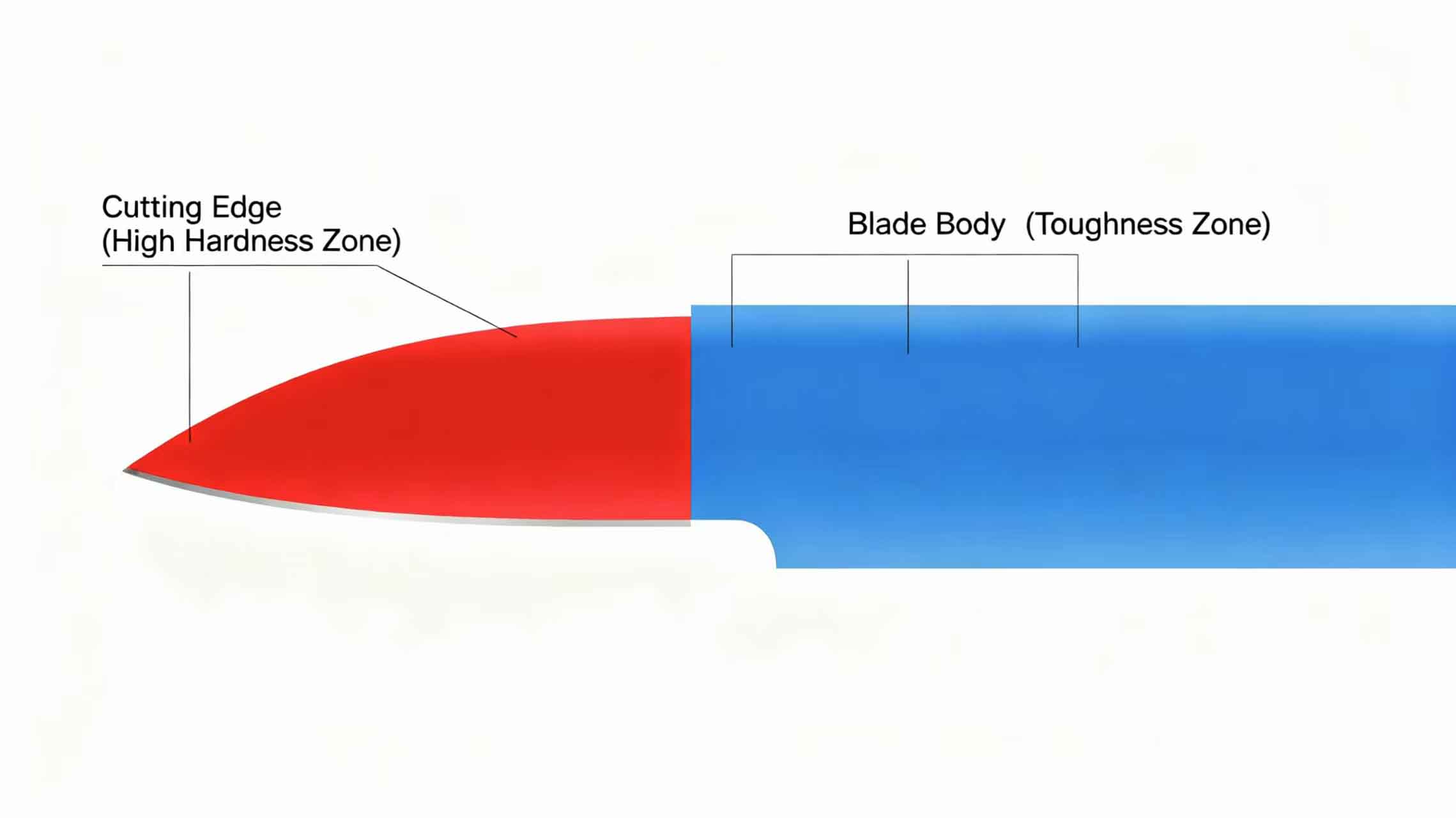

・硬度勾配制御刃先の硬度はHRC60～63、刃本体の硬度はHRC45～50で、耐摩耗性と耐衝撃性のバランスが取れています。

4．熱処理の品質をどのように判断するか？

刃を受け取った後、ユーザーは以下の方法で予備点検を行うことができます。

1. スパークテスト研削時の火花は、同一ロットの刃であれば均一であるべきです。火花が異常に散らばっていたり、色が異なる場合は、構造が不均一であることを示しています。

2. 硬度試験携帯型リーブ硬度計を使用し、刃の両端と中央部で硬度を測定してください。±1 HRC以下の偏差は許容範囲内です。

3．金属組織学的試料採取（専門研究所）マルテンサイト針状組織の長さと炭化物の分布を観察する。結晶粒径は9級以上であること。

4. 骨折の観察欠けが生じた後、破断面を検査してください。細かい陶器のような外観は正常です。粗い、または光沢のある粒状の外観は過熱を示しています。

5. 明柏科技の熱処理保証

当社では、円形ブレード、スリッターブレード、合金ブレードなど、製品ごとに専用の熱処理工程曲線を作成し、完全な工程記録を保持しています。各バッチから採取した試験サンプルは、以下の工程を受けます。

・ロックウェル硬度検査100%

・抜き取り検査による金属組織学的検査

・衝撃靭性試験（特定モデル向け）

結論

熱処理は、刃物製造における「目に見えない」重要な工程です。研ぎほど直感的ではありませんが、刃物の本質的な品質を決定づけます。明柏機械工具科技有限公司は、航空宇宙グレードの熱処理基準を遵守し、すべての刃物の品質を保証しています。 カスタムブレード 卓越した耐久性を実現します。

現在お使いの刃の寿命にご満足いただけない場合は、熱処理工程分析のためサンプルをお送りください。刃の寿命を「遺伝子レベル」から延ばすお手伝いをいたします。

ウェブサイト：www.mingbaiblade.com
