完璧な切断を実現するために、円形刃を正しく位置合わせする方法とは？

スリット加工では、アライメント精度が 円形の刃 刃先の品質、刃の寿命、および機器の安定性を直接決定します。高品質の刃を使用しても、 スリッターブレード または カスタム スリッターブレード上下の刃の軸方向の位置、半径方向の重なり、または平行度がずれると、バリ、粉塵、波状の切断面、さらには頻繁な刃の破損などの問題が発生します。明柏機械工具技術有限公司は、長年の現場での試運転経験に基づき、円形刃の位置合わせに関する標準化された方法をまとめています。

1. アライメントの3つの主要次元

円形ブレードの配置には、互いに独立しているが相互に影響し合う3つのパラメータが関係する。

1. 軸方向の整列（水平方向）：軸に沿った上下の刃のエッジの相対位置。理想的には、上刃のエッジ面は下刃のエッジ面と一致するか（または材料特性に応じて特定のオフセットを持つ）。

2. 放射状重なり（垂直方向）：上下の刃先が垂直方向に重なり合う深さ。重なりが不十分だと切断が不完全になり、重なりが大きすぎると摩耗が加速する。

3. ブレードの平行性水平面における上下ブレード軸間の平行度。平行でないと、ブレードギャップが軸方向に沿って変化する。

2. 準備：清掃と点検

位置合わせを行う前に、以下の手順を完了してください。

・刃軸と刃を清掃するシャフト表面、ブレード穴、および端面を、アルコールで湿らせた糸くずの出ない布で拭き、防錆油、ほこり、および微粒子を取り除いてください。異物が少しでも付着していると、取り付けミスにつながります。

・刃の状態を点検する: エッジを目視で確認する 精密機械用ブレード 欠けや明らかな摩耗面が見られる場合は、取り付け前に研磨し直してください。

・軸振れをチェックするフレームにダイヤルゲージを取り付け、プローブをシャフトの外径に対して垂直にします。シャフトをゆっくりと回転させ、半径方向の振れが0.005mm以下であることを確認します。許容範囲外の場合は、シャフトを修理してください。

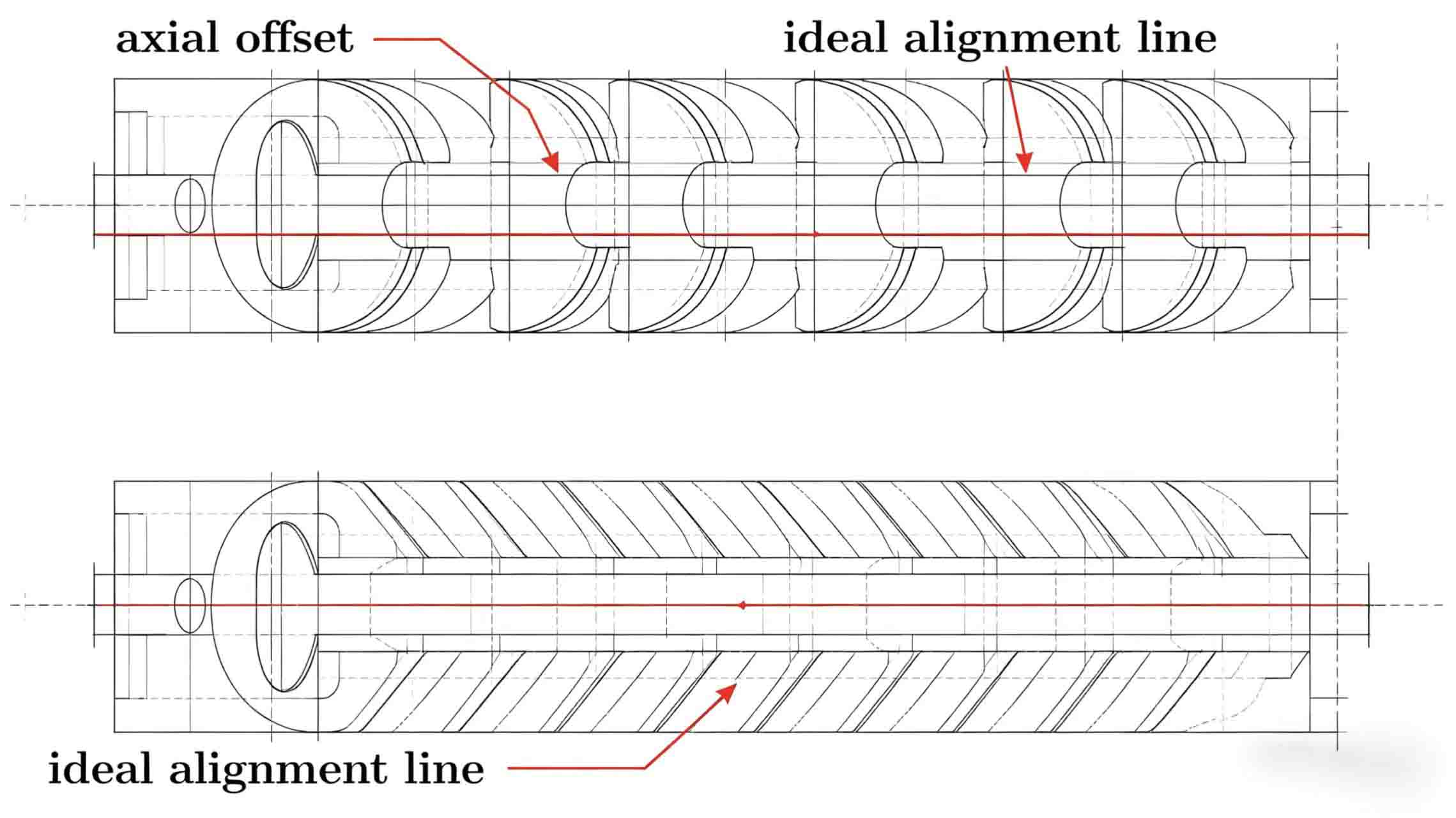

3. 軸方向アライメントの精密設定

目標:エッジプレーンを作成する 上下の円形ブレード 同一の垂直面上に配置する（オフセットなし）、または材料の種類に応じてわずかなオフセットを設定する。

方法1：定規法（大まかな調整）

・精密な定規を、上下の刃の側面に垂直に押し当てます。

・上部または下部のブレードホルダーの軸方向の位置を調整し、直線エッジが隙間なく両方のブレード側面と接触するようにします。

・精度要件が低い用途に適しています。

方法2：シックネスゲージ／シム法（精密調整）

・上刃のエッジ面を基準面として使用する。

・下刃とシャフトスペーサーの間に精密シムを挿入するか、ブレードホルダーの微調整ネジを使用してブレードの位置を調整します。

・シックネスゲージを使用して、上下のブレードの端面間の隙間を測定します。目標値は0（隙間ゼロ）です。極薄箔の場合は、0.01～0.03mmのマイナスオフセット（上ブレードがわずかに突き出る）を設定できます。

方法3：レーザーアライメントツール（最高精度）

・上下のブレードシャフトにセンサーを取り付けたデュアルビームレーザーアライメントツールを使用し、軸方向のずれをリアルタイムで表示する。

・偏差が0.01mm以下になるまで調整してください。高速・広幅スリッターに適しています。

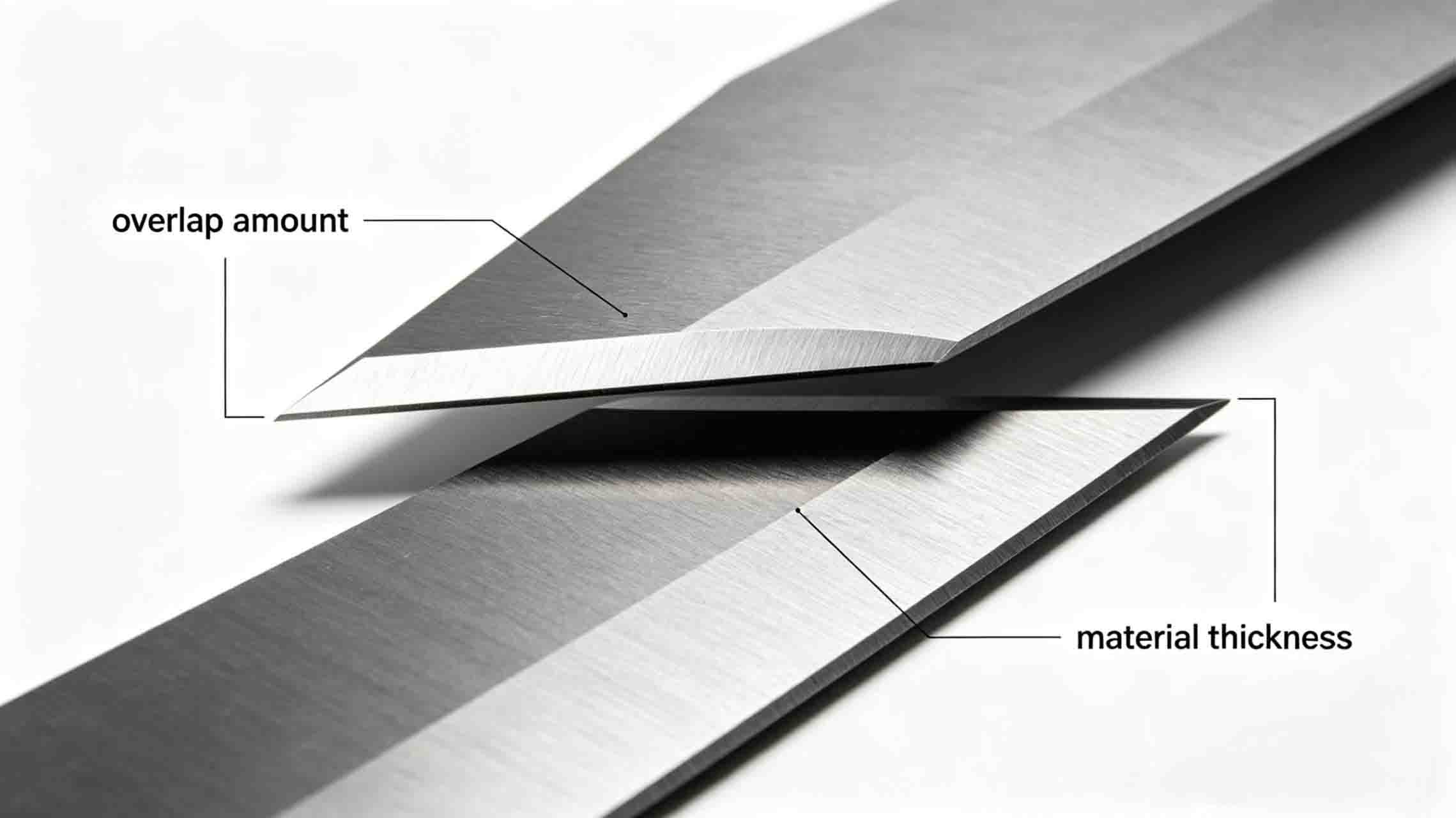

4. 放射状重なりの設定

オーバーラップとは、上刃の最下点が下刃の最上点より下にどれだけ突き出ているかを示す距離のことである。

経験則重ね合わせ＝材料の厚さ×（30％～50％）

・薄い材料（<0.1 mm）過度の圧縮による端部の変形を避けるため、重ね合わせ部分を小さく（30%）してください。

・厚みのある材料（1mm以上）完全な切断を確実にするため、より大きな重なり部分（50%）を使用してください。

・硬くて脆い材料（ケイ素鋼、グラスファイバー）欠けのリスクを低減するために、重なり部分を適切に減らしてください。

調整方法：

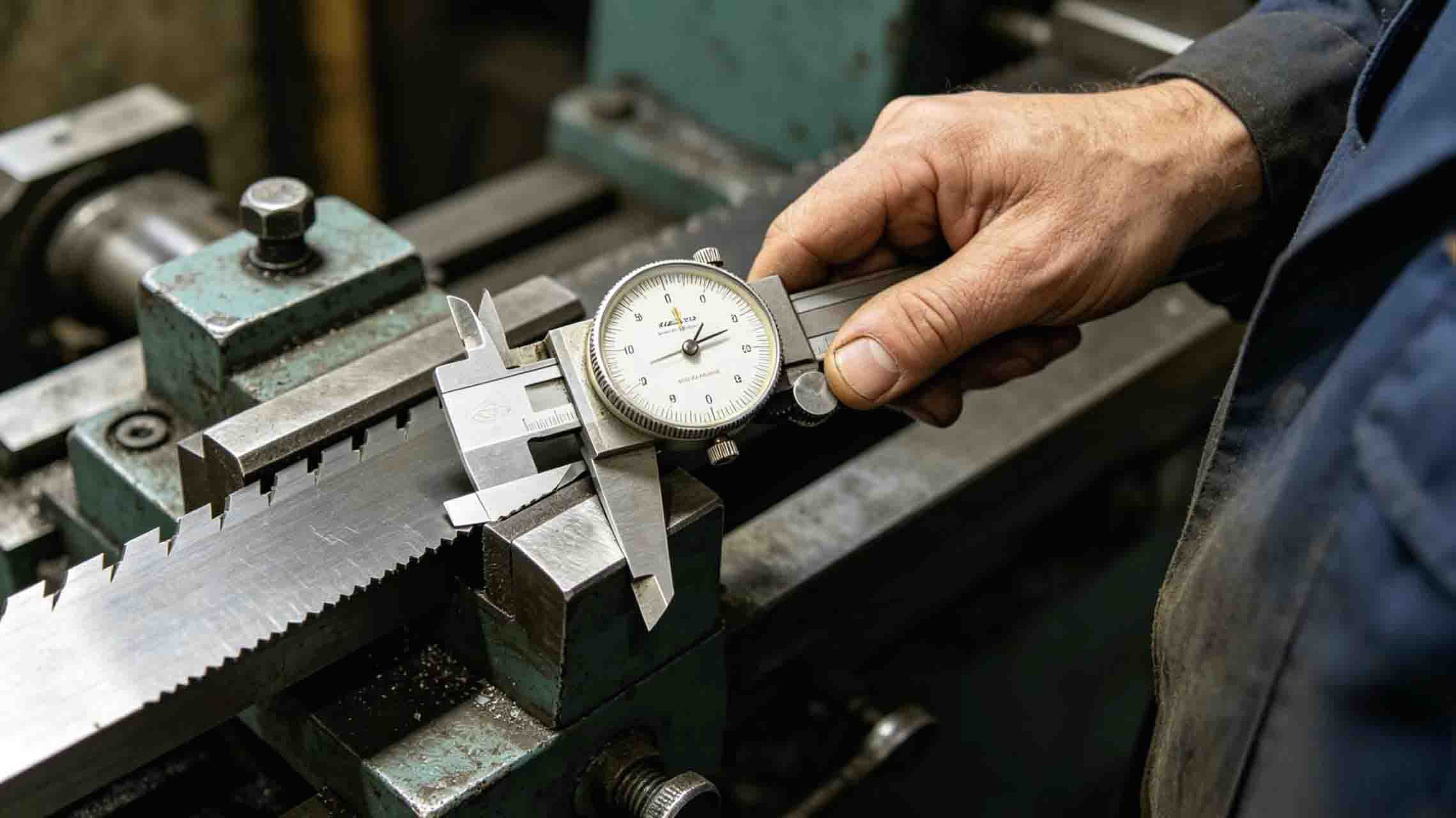

・ブレードホルダーの昇降ロックナットを緩め、微調整ネジを回しながら、シックネスゲージまたはノギスを使用して、上下のブレードエッジ間の垂直距離を同時に測定します。

・ のために CNC加工ブレード重ね合わせは0.05～0.3mmの範囲内で制御でき、正確な値は試し切りによって最適化されます。

5. 並列処理の確認と修正

軸方向の位置と重なりが正しければ、上下のブレード軸が平行でない場合、ブレードギャップは軸方向に沿って変化する。

検査方法：

・シックネスゲージを使用して、シャフトの両端にある上下のブレード間の隙間を測定します。

・両端間の隙間の差が平行度誤差です。許容偏差は1メートルあたり0.02mm以下です。

修正方法：

・調整可能なブレードホルダーの場合は、ベアリングハウジングの一方の端にあるシムまたは偏心スリーブを調整して誤差を解消してください。

・固定シャフトの場合は、取り付けベースの表面を研磨するか、より高精度のスペーサーに交換してください。

6. 検証と試作

上記の調整が完了したら、試し切りで効果を確認してください。

1. 静的印象試験カーボン紙と白い紙片を上下の刃の間に挟みます。刃の軸を手で1回転させ、印影が連続していて幅が均一であるかどうかを確認します。

2. 動的試し切り材料の一部を通常の速度で切断し、切断面を検査する。

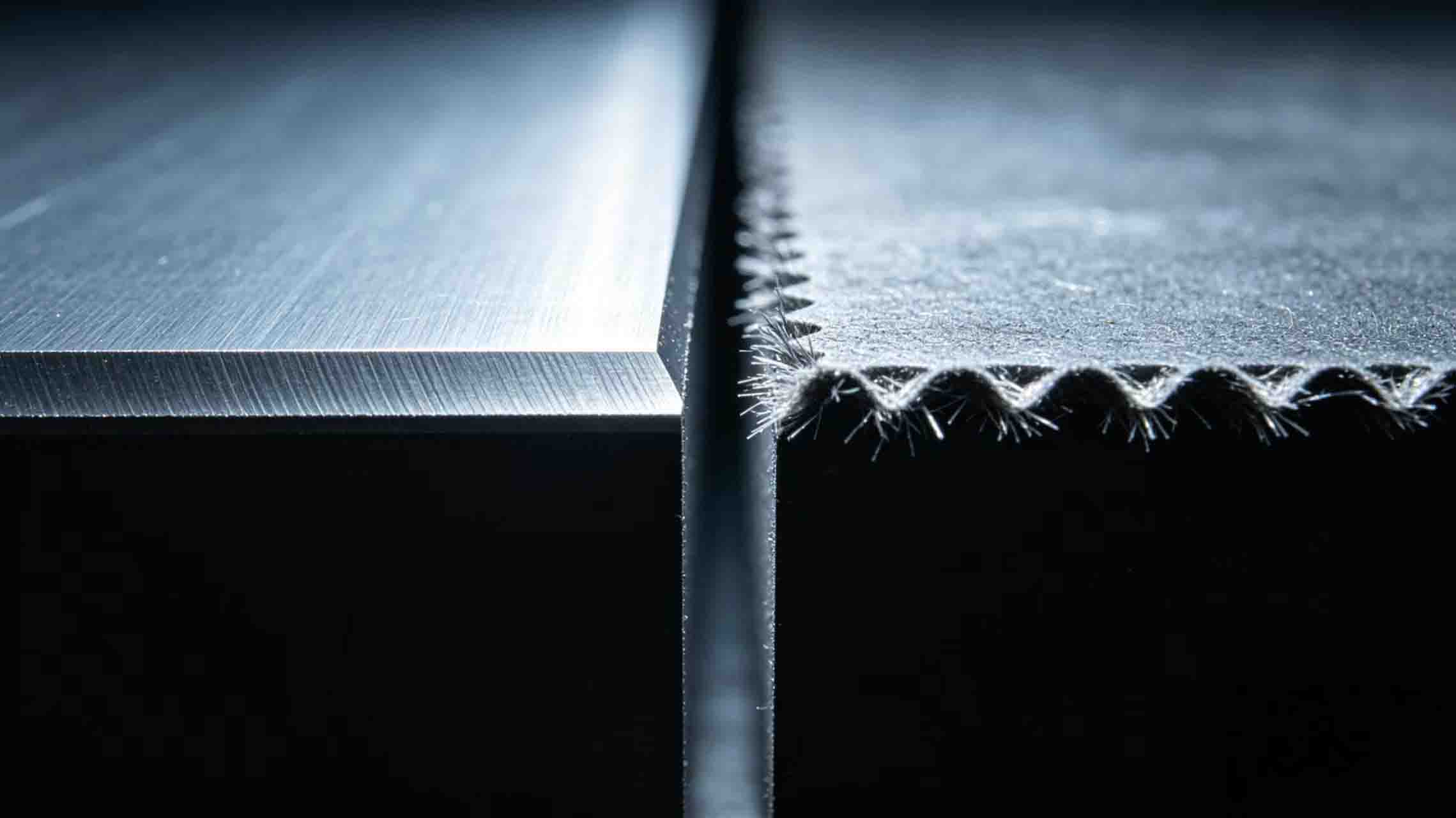

・滑らかでバリがない → 良好な位置合わせ

・片側のバリ → 軸方向のずれ

・刃の縁が白くなっているバリが全体に発生 → 重なりが不十分または刃が鈍い

・波状のエッジ → 平行度不良または過度のブレード振れ

3. サンプルを保管する試作サンプルは、今後の調​​整の参考として保管してください。

7. 明百科事典の専門的なサポート

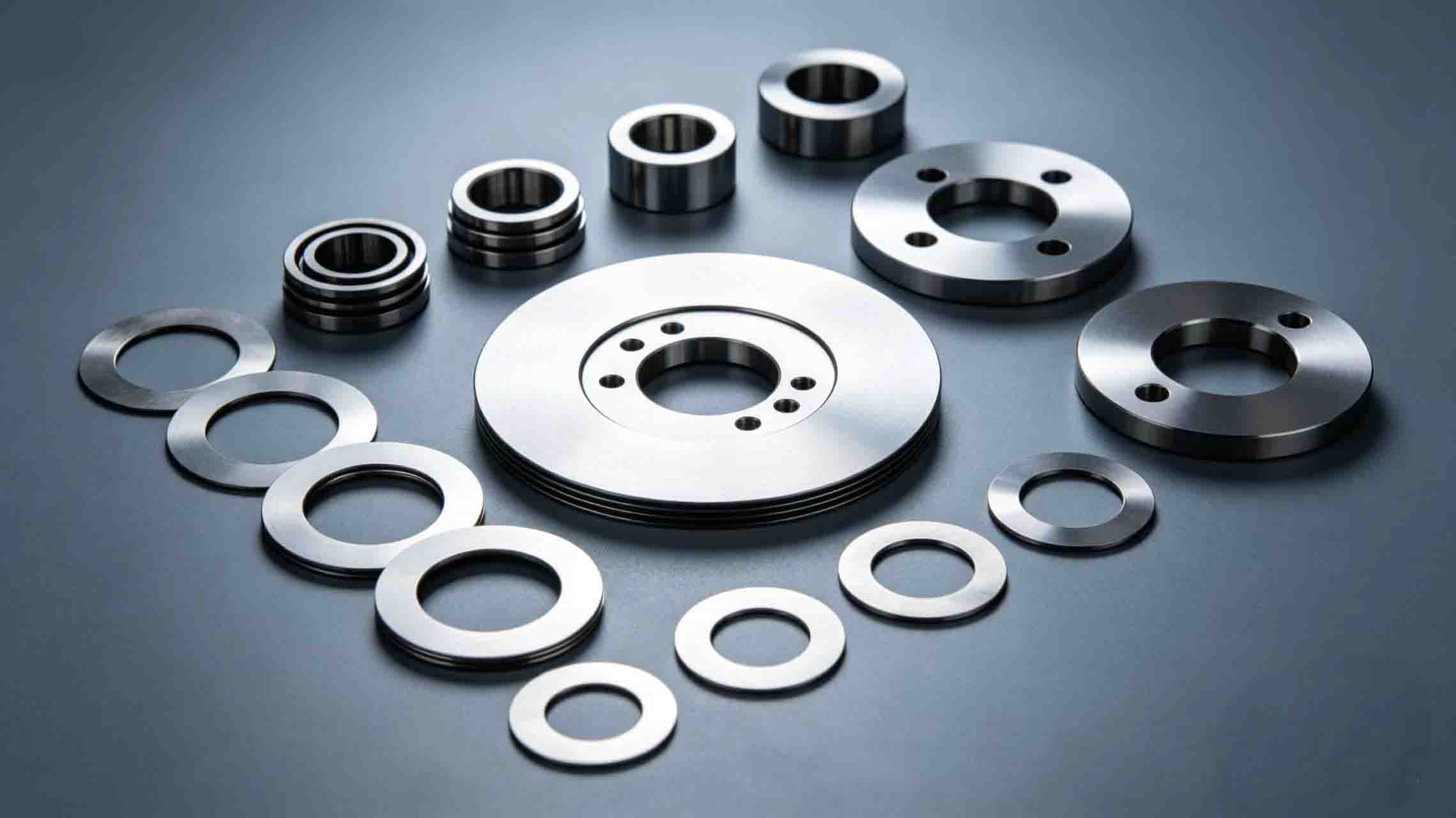

明柏機械工具技術有限公司は、高精度な カスタムブレード、円形ブレード、スリッターブレードに加え、お客様には以下のサービスも提供しています。

・現場でのブレードアライメントトレーニングサービス

・精密スペーサーおよびシムセット

・ブレード振れ検査報告書（出荷されるブレードごとに同梱）

・調整のための遠隔ビデオガイダンス

結論

円形ブレードの適切な位置合わせは複雑ではありませんが、忍耐力、適切な工具、そして3つの主要パラメータの理解が必要です。ブレード交換の手順に位置合わせを組み込むことで、切断品質を大幅に向上させ、ブレードの寿命を延ばし、機器の故障率を低減できます。ブレードの位置合わせについてご不明な点がございましたら、明柏科技の技術チームまでお問い合わせください。
