刃の同心度と表面仕上げが切断品質に及ぼす影響

精密スリット加工および金属加工の分野では、刃の性能は、一見些細に見えるが極めて重要な技術指標に反映されることが多い。これらの指標の中でも、同心度と表面仕上げは、品質を測定する中核的なパラメータである。 円形の刃, スリッターブレード、そして様々な種類の 精密機械用ブレードこれら2つの指標は、切削プロセスの安定性、切断面の品質、および刃の寿命を直接的に決定します。本日、明柏機械工具技術有限公司は、同心度と表面仕上げが切削品質に及ぼす具体的な影響について、詳細な技術分析を提供します。

1. ブレードの同心度とは何ですか？

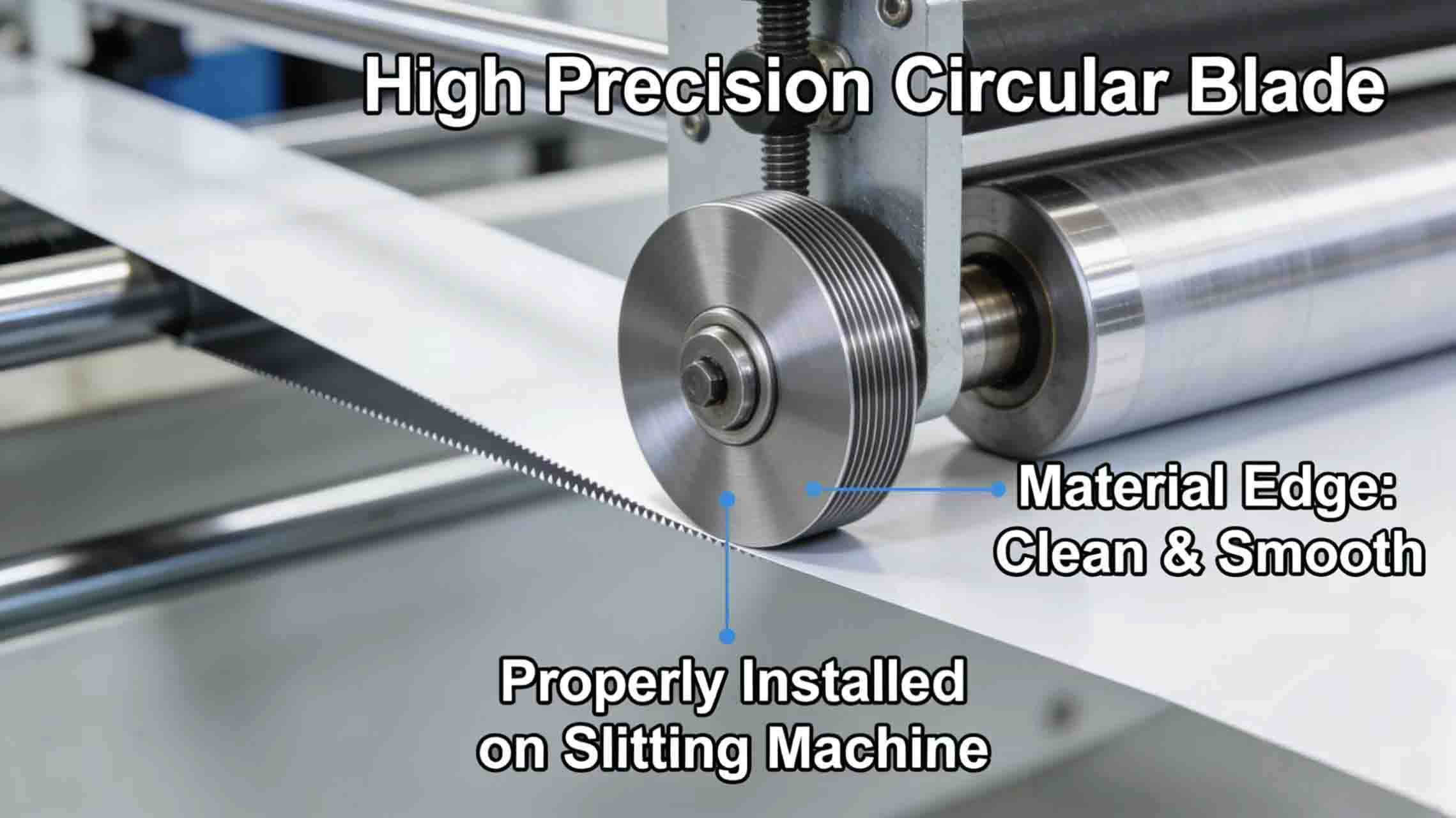

ブレードの同心度とは、ブレードの外径と中心穴との間の同軸誤差を指します。簡単に言うと、ブレードが回転しているときに、ブレードの外縁が真の中心を中心に回転しているかどうかを表します。 高精度円形ブレード同心度は、切断精度を確保するための基礎となる。

回転軸に刃を取り付けた場合、外径と中心穴の間に偏心があると、高速回転中に刃に半径方向の振れが生じます。この振れにより、切断時の刃先の実際の位置が常に変化し、切断品質に影響を与えます。

2. 同心度が切削品質に及ぼす影響

1. 切断幅のばらつき

スリット加工工程では、上下の刃間の隙間が精密に設定されます。刃の同心度が低いと、回転中に刃先の位置が周期的に変化し、刃間の隙間が変動します。その結果、ストリップ幅が不均一になり、後工程の精度要件を満たせなくなります。特注のスリッター刃の場合、カスタマイズには高い寸法精度が求められることが多いため、この問題は特に深刻です。

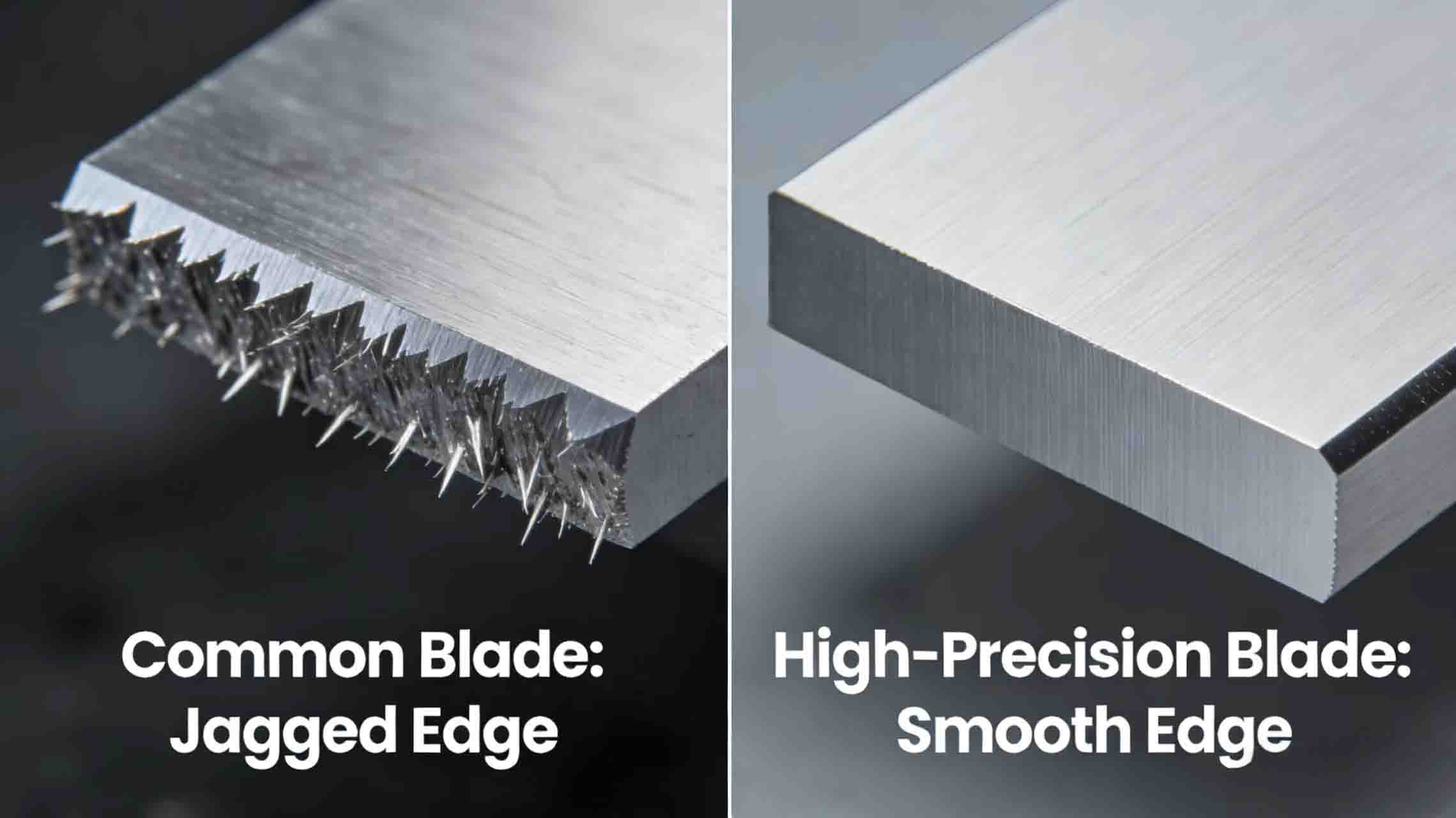

2. バリ形成の増加

刃の同心度不良による半径方向の振れは、せん断工程を不安定にします。刃が最大偏心位置まで回転すると、実際のせん断力が変化し、材料がきれいに切断されるのではなく、部分的に引き裂かれてしまいます。この引き裂きは必然的にバリの発生を伴います。シリコン鋼、銅箔、アルミ箔などの材料をせん断するスリッター刃の場合、バリの問題は製品の歩留まりに直接影響します。

3. 刃の寿命が短くなる

ラジアル振れとは、切断時に刃に不均一な力が加わることを意味します。回転のある段階では刃先に大きな衝撃荷重がかかる一方、他の段階では比較的応力がかかりません。この周期的な衝撃によって刃先の局所的な摩耗が加速し、欠けが生じることもあります。 精密機械用ブレード 通常であれば数ヶ月持つはずのものが、同心度の問題により数週間以内に故障する可能性がある。

4. 機器の振動増加

刃の振れは装置全体に伝わり、スピンドルやフレームに振動を引き起こします。このような状態で長期間運転すると、切断品質に悪影響を与えるだけでなく、装置のベアリングを損傷し、機械の寿命を縮めることになります。

3. 刃の表面仕上げとは何ですか？

刃の表面仕上げ、または表面粗さは、刃の表面の微細な形状特性を指し、通常は Ra 値 (プロファイルの算術平均偏差) で表されます。 CNC加工ブレード表面仕上げは単に美観の問題ではなく、切削加工中の摩擦、発熱、切りくず排出に直接関係する。

4. 表面仕上げが切削品質に及ぼす影響

1. 摩擦係数と発熱

刃の表面が粗いほど、切断対象物との接触時の摩擦係数は大きくなります。高速切断時には、摩擦によって大きな熱が発生します。過度の温度上昇は、刃の硬度低下（特に高速度鋼材の場合）を引き起こし、摩耗を加速させる可能性があります。同時に、材料のエッジに伝わる熱によって、熱変形や焼損が生じることもあります。リチウム電池電極のような熱に弱い材料をスリットする円形刃の場合、表面仕上げの重要性は言うまでもありません。

2. チップ排出効率

切削加工中、切りくずは刃のすくい面に沿ってスムーズに流れる必要があります。刃の表面が粗いと、切りくずの排出抵抗が大きくなり、切削領域で詰まりやすくなり、加工面を傷つけたり、工具の欠けにつながる可能性もあります。表面仕上げが良好であれば、切りくずは刃の表面をスムーズに滑り、安定した切削加工が実現します。

3. 付着防止性能

銅、アルミニウム、ステンレス鋼など、接着性が高い材料を加工する場合、刃の表面が粗いと、材料の接着が始まる可能性が高くなります。接着が始まると、付着した材料は急速に膨張し、構成刃先（BUE）を形成して刃先の形状を完全に破壊します。 カスタムブレード 高い表面仕上げにより、材料の付着を効果的に抑制し、エッジをきれいに保ちます。

4. 微細なエッジ強度

刃の表面の微細な凹凸は、無数の小さな窪みと突起から構成されています。これらの微細な欠陥は、負荷がかかると応力集中点となり、微小な亀裂の発生源となります。切削が進むにつれて亀裂が進展すると、刃先の欠けにつながる可能性があります。したがって、表面仕上げが良いということは、表面品質が良いだけでなく、刃先の強度も高いことを意味します。

5. 明柏科技のプロセス保証

1. 精密研削技術

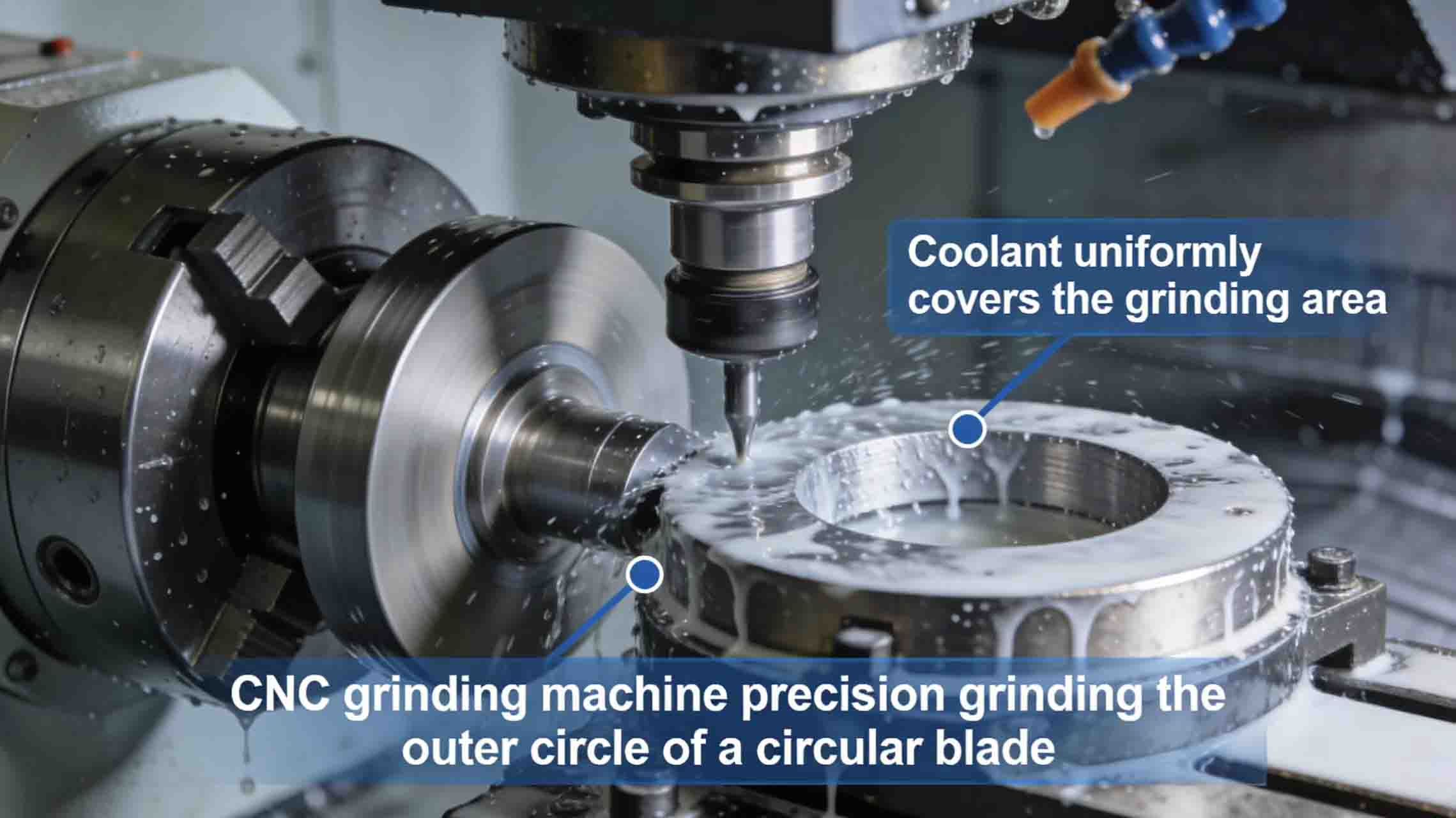

明柏科技は、円形ブレードの同心度を確保するため、高精度CNC研削盤を使用し、内径と外径の両方を一度の​​段取りで精密研削しています。クランプ誤差を排除することで、ブレードの同心度を極めて厳しい公差範囲内に制御することが可能です。さらに、要求の厳しいスリッターブレードについては、残留アンバランスを徹底的に除去するため、工程内動的バランス試験も実施しています。

2. 多段階仕上げ工程

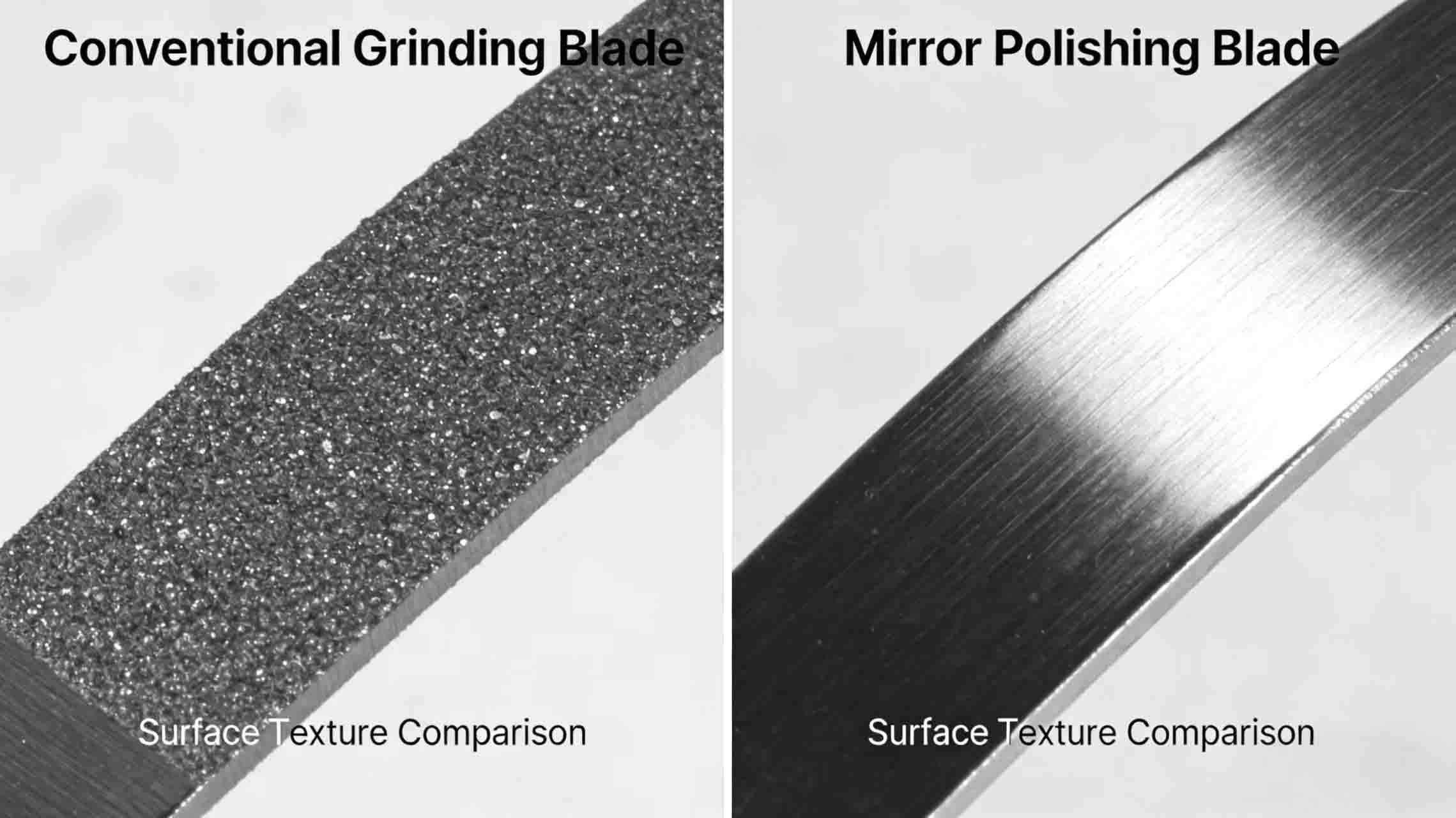

表面仕上げ制御のため、明柏科技は粗研削、精密研削、超仕上げまで多段階仕上げ加工システムを確立しました。異なる材料特性と作業条件に基づいて、適切な砥石粒度とパラメータを選択し、精密機械刃のエッジと表面が鏡面仕上げになるようにします。 カスタムスリッターブレード 特別なご要望に応じて、ラッピングおよび研磨処理も実施し、Ra値0.2μm以下を達成します。

3. 全工程検査

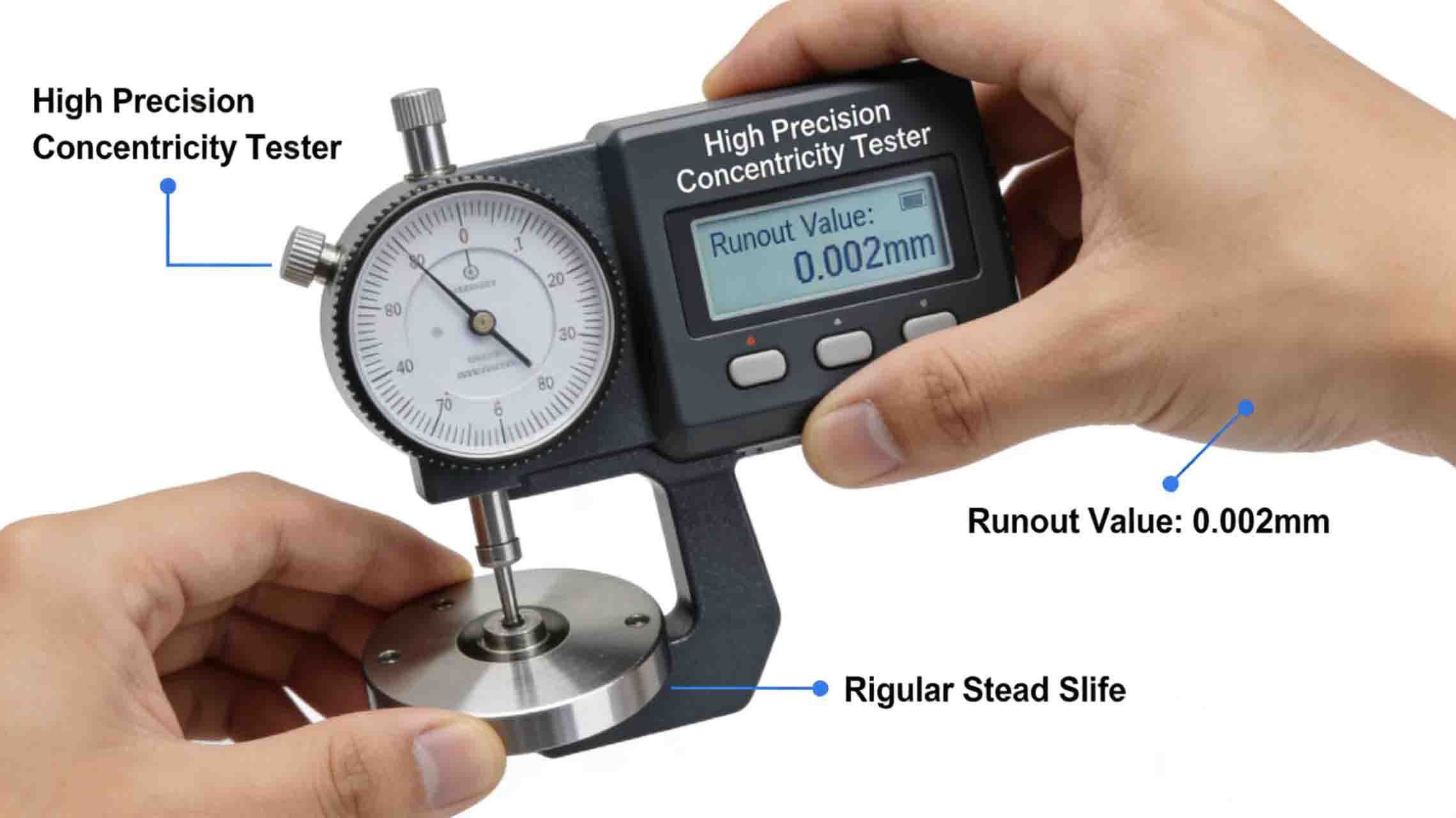

品質は工程管理から生まれます。明柏科技は包括的な品質検査システムを確立しています。CNC加工されたすべての刃は、出荷前に同心度計と表面粗さ計を用いた厳格な検査を受け、両方の主要パラメータが設計要件を完全に満たしていることを保証します。

6. 実践的な事例分析

ある新エネルギー企業がリチウムイオン電池の電極を切断するために使用している円形ブレードを例に考えてみましょう。同社が以前使用していたブレードは同心度が低く、バリが頻繁に発生し、ブレード交換間隔はわずか4時間でした。明白科技の高精度・高仕上げの円形ブレードを採用したところ、バリの問題は完全に解消され、ブレード交換間隔は12時間に延長され、全体の運用コストは50%以上削減されました。

別の例として、シリコン鋼加工会社では、スリッターブレードの表面仕上げが不十分なために材料が付着することが多く、清掃のために機械を停止する必要がありました。明柏科技の鏡面仕上げに切り替えた後、 カスタムスリッターブレードその結果、接着の問題は完全に解消され、生産効率は30%向上した。

結論

同心度と表面仕上げは、一見些細な技術指標に見えますが、切削品質に決定的な影響を与えます。プロの工具メーカーである明柏機械工具科技有限公司は、常にこれら2つの指標を品質管理の要として最優先事項としています。高度な加工設備、科学的なプロセスシステム、そして厳格な検査基準を通して、出荷されるすべての精密機械刃が、最適な回転性能と滑らかな表面によって、お客様に最大限の価値を提供できるよう努めています。

明白を選べば、精度と信頼性を選べます。
