お使いの材料に合わない円形ブレードを使用していませんか？

スリット加工において、刃の寿命が短い、バリが多すぎる、あるいは頻繁に刃が欠けるといった問題に遭遇した場合、顧客はまず「刃の品質が悪い」と考えることが多いです。しかし、当社が現場で診断を行った結果、60%以上のケースは刃の欠陥ではなく、刃の材質や形状設計の誤りが原因であることが分かりました。明柏機械工具科技有限公司は、長年にわたり製造に携わってきました。 円形の刃, スリッターブレード、 そして カスタムブレード本日は、一般的な材料に対して、間違った円形ブレードを使用しているかどうかを判断するお手伝いをいたします。

1. シリコン鋼／電磁鋼板の切断

よくある間違い: 通常のCr12MoVまたは9CrSiを使用 円形の刃ケイ素鋼はケイ素含有量が高く、硬度も高い反面、脆性があります。そのため、一般的な工具鋼の刃では耐摩耗性が不十分で、刃先がすぐに丸くなり、切断面に過剰なバリが発生し、鉄の損失が増加します。

正解粉末冶金高速度鋼（ASP2053、M390など）を選択するか、 炭化物 円形の刃粉末冶金鋼は微細で均一な炭化物を含み、Cr12MoV鋼よりも3～5倍優れた耐摩耗性を発揮します。刃先角度は28°～32°に制御し、耐熱性と耐摩耗性を高めるためにTiAlNコーティングを施すことを推奨します。

2. ステンレス鋼／高強度鋼の切断

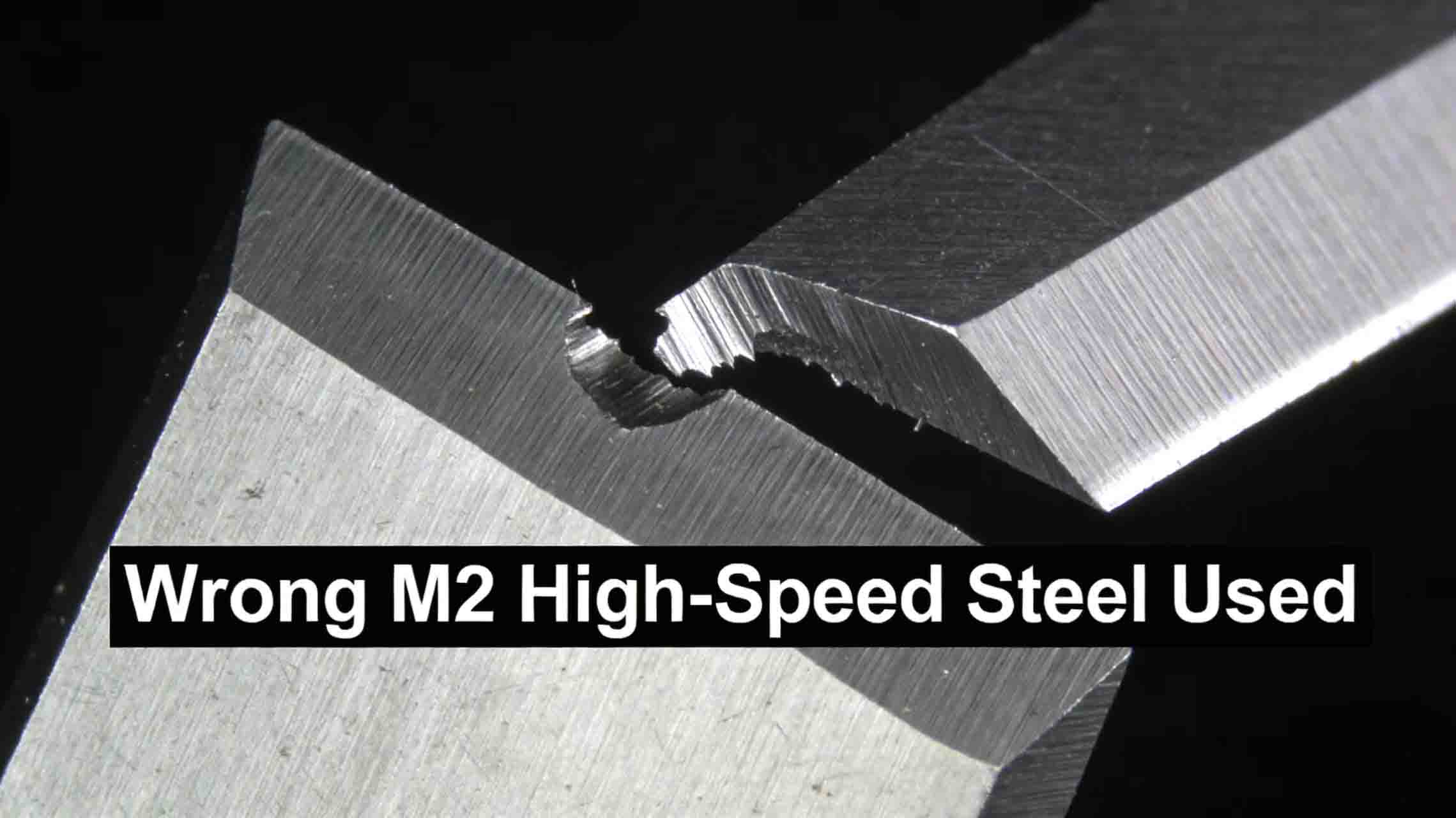

よくある間違い: 同じものを使用する カスタムブレード 通常の炭素鋼の場合。ステンレス鋼は加工硬化が激しく、熱伝導率が低いため、切削熱は刃先に集中します。通常の 高速度鋼ブレード 高温での焼き戻しにより急速に軟化し、刃先の丸みや微細な欠けが生じる。

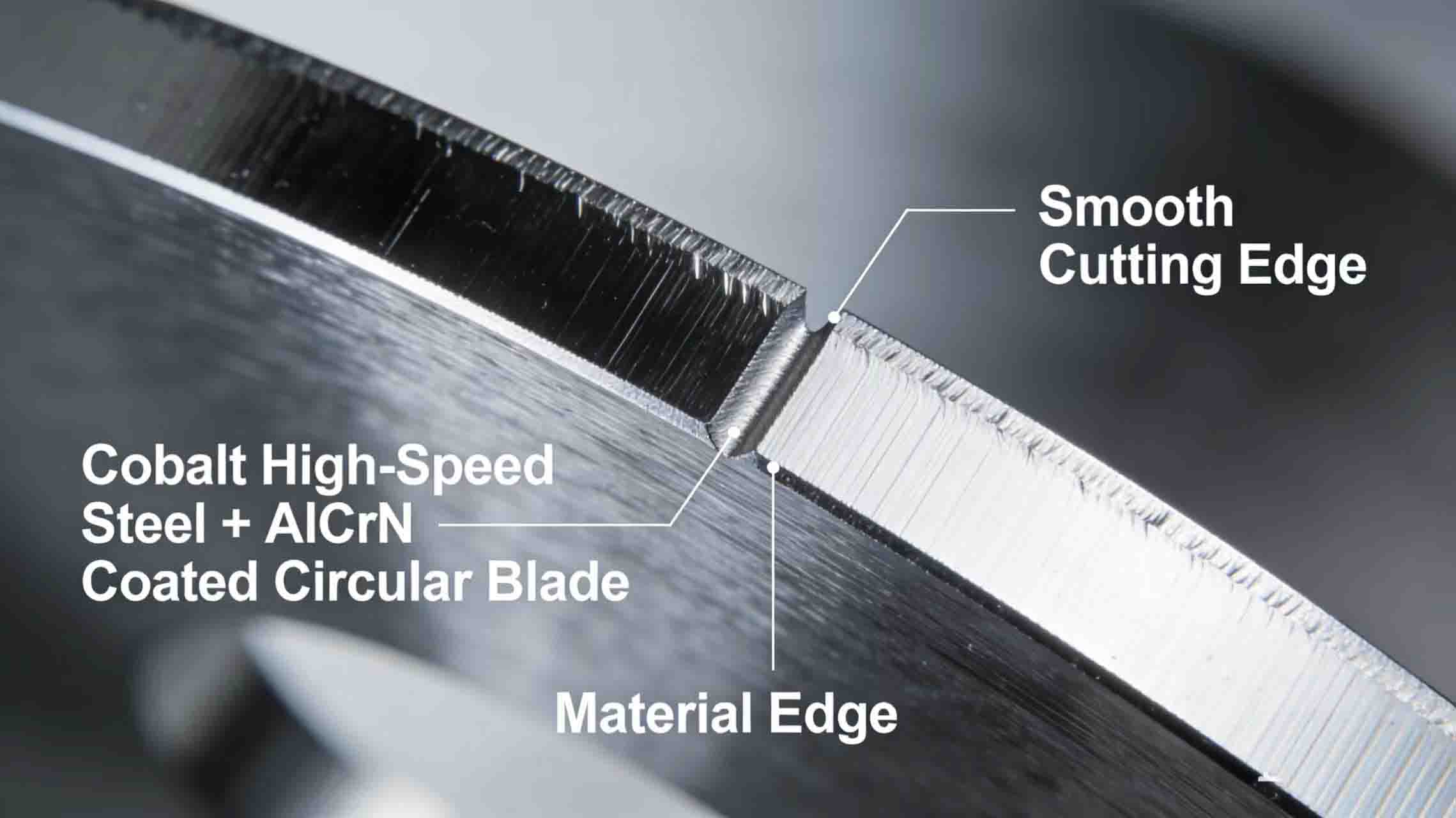

正解コバルト含有高速度鋼（M35、M42）またはバナジウム含有粉末鋼を選択してください。コバルトは赤熱硬度を向上させ、500～600℃で硬度を維持します。800℃以上の温度に耐えるAlCrNまたはTiSiNコーティングが推奨されます。刃先は鋭すぎないようにし、30～35°の角度でマイクロパッシベーション処理を施すことを推奨します。

3. 銅やアルミニウムなどの非鉄金属の切断

よくある間違い: 使用 スリッターブレード 通常の研磨面の場合。銅やアルミニウムは粘着性があり、粗い表面では材料が付着しやすく、刃先に蓄積物ができて刃が鈍くなり、切断面に溝ができてしまう。

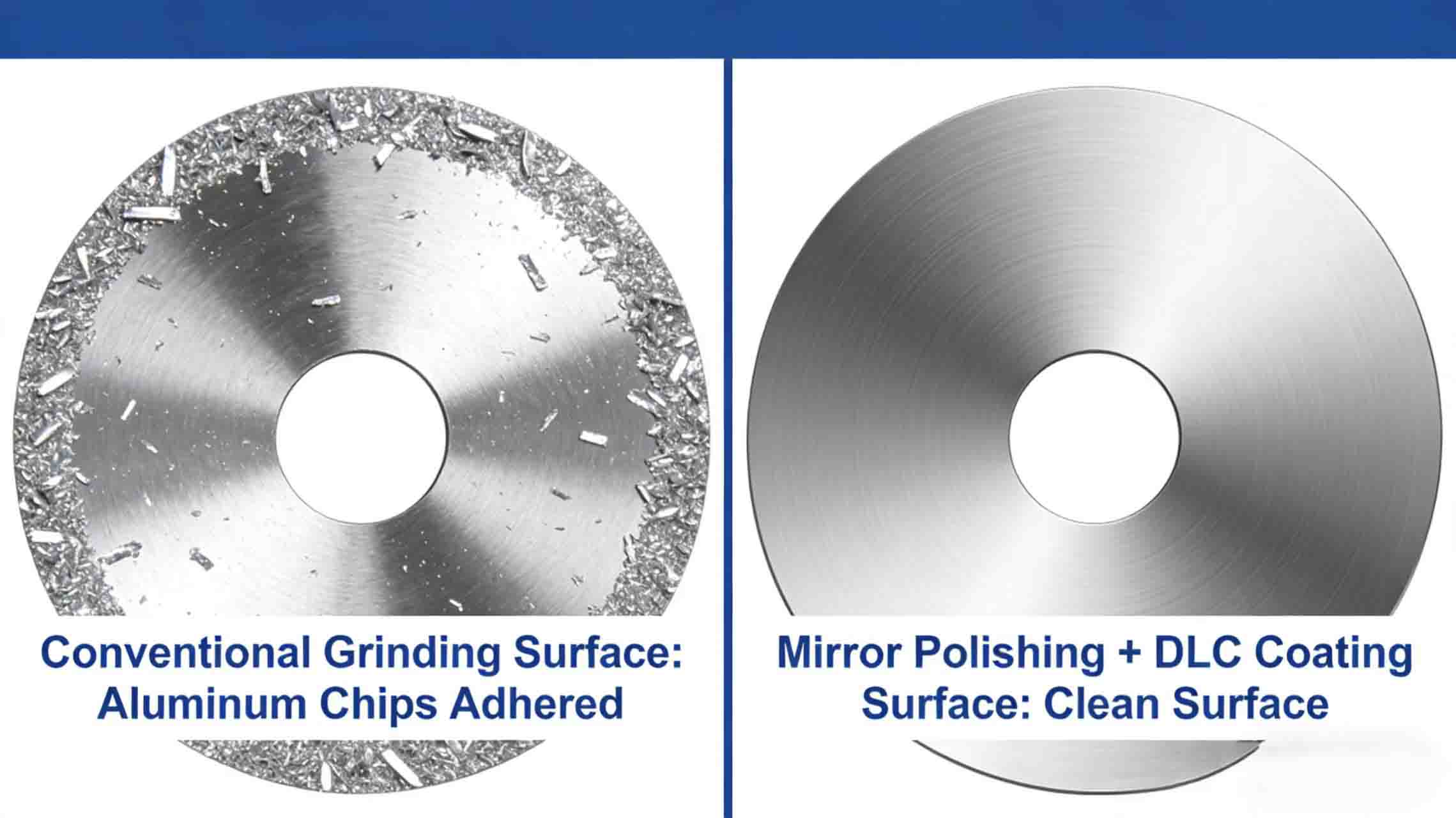

正解： 必要とする 精密機械用ブレード 鏡面仕上げ（Ra ≤ 0.1μm）とし、摩擦係数を大幅に低減するためにDLC（ダイヤモンドライクカーボン）またはMoS₂コーティングを施すことを推奨します。切削屑のスムーズな排出を可能にするため、エッジ角度はより鋭角（15°～20°）に、クリアランス角度はより大きく（10°～12°）設定できます。

4. 複合フィルム／グラスファイバー材料の切断

よくある間違い: 通常の 高速度鋼 円形の刃グラスファイバー、カーボンファイバー、または充填材を含む複合フィルムは非常に研磨性が高く、刃の摩耗を極めて急速に引き起こし、数時間以内に深刻な摩耗や欠けが発生します。

正解: 炭化物 カスタムスリッターブレード YG6X、KD20などのグレードが第一選択肢です。これらの硬度はHRA91を超え、優れた耐摩耗性を発揮します。装置の剛性が許せば、多結晶ダイヤモンド（PCD）ブレードも使用できます。形状的には、刃先の強度を高めるために、小さな逃げ角（5°～6°）とマイナスのすくい角を採用する必要があります。

5．極薄箔（0.05mm以下）の切断

よくある間違い標準厚さの円形ブレードを、従来のギャップ設定で使用します。フォイルは極めて剛性が低いため、わずかな凹凸でも伸び変形や破断を引き起こし、バリに対する許容度はゼロです。

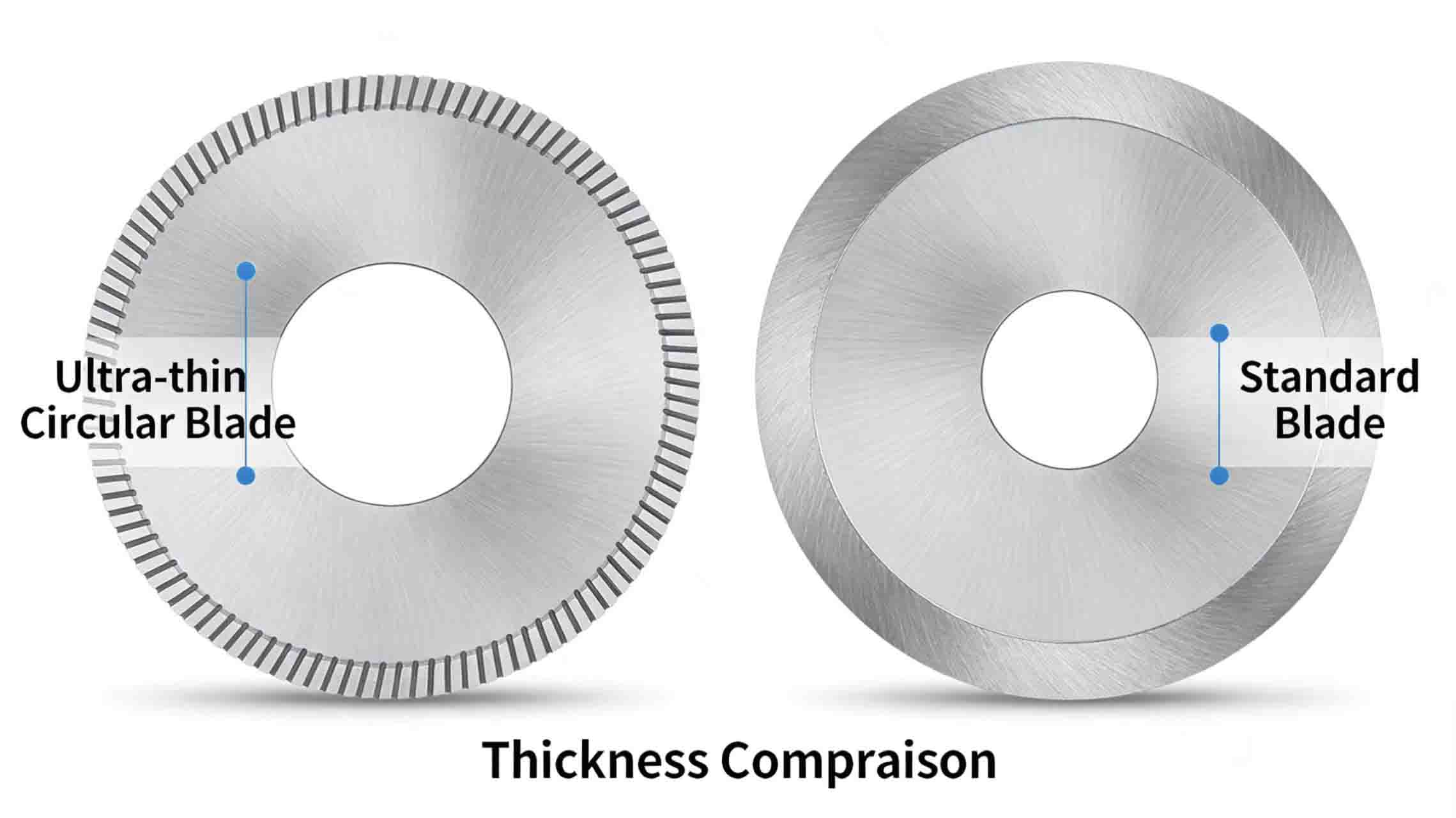

正解極薄の円形ブレード（厚さ1～3mm）を選択してください。ブレード軸は、振れが0.002mm以下の精密研磨が必要です。ギャップは材料厚さの3～5%に設定するか、「ギャップなし＋軽い圧力」モードにしてください。刃先はバリ取りと研磨を行い、できればオイルストーンで手作業で仕上げてください。

6．紙と粘着ラベルの裁断

よくある間違い: 使用 金属 スリット刃 紙に直接刃を当てると、刃先の角度が小さすぎて刃がすぐに鈍くなるか、刃の表面が滑らかでないため接着剤が付着する。

正解紙の場合、エッジ角度は22°～28°が推奨されます。粘着ラベルの場合は、非粘着性コーティング（テフロンまたはニッケルフッ素）が必要です。 カスタムブレード 接着面との接触面積を減らすために、二重面取り角度で設計することができる。

間違った刃を使っているかどうかを確認する方法

次のような現象が発生した場合は、選択エラーの可能性が高いです。

・新しい刃を取り付けてから半日も経たないうちにバリが発生する

・刃先に明らかな丸みや小さな欠けが見られる

・切断面が黒ずんでいる、または焦げ臭い（過度の高温）

・刃から出た金属粒子が材料の端に付着する

・同じロットの刃でも、異なる素材では寿命に大きな差が生じる。

明百科事典のソリューション

当社は「材料 - 運転条件 - 刃」のマッチングコンサルティングサービスを提供しています。切断する材料のグレード、厚さ、切断速度、および機器の種類をお知らせいただければ、明百のエンジニアが最適な円形刃、スリッター刃、または CNC加工ブレード 解決策として、サンプル裁断の試作もご提供できますので、適切な選択によって得られる改善点をご確認いただけます。

結論

適切な刃を使用することで、コストを半減できます。汎用の丸刃で特殊な材料を切断するのは避けてください。明柏科技は、あらゆる材料に対応した専用カスタム刃ソリューションを提供しています。無料の選定診断については、当社の技術チームまでお問い合わせください。
