円形ブレードのキー溝の摩耗：修理するか、ブレード全体を廃棄するか？

スリット加工装置では、 円形の刃 トルクは、ボアのキー溝を通してブレードシャフトに伝達されます。長期間使用すると、キー溝の側壁は、繰り返しの衝撃により摩耗、塑性変形、さらには亀裂が生じます。このような状況に直面した多くのユーザーは、ブレードを直接廃棄して無駄を生み出し、また一部のユーザーはしぶしぶ使用を続け、機器の損傷につながります。明白機械工具技術有限公司は、判断基準と修理ソリューションを提供します。

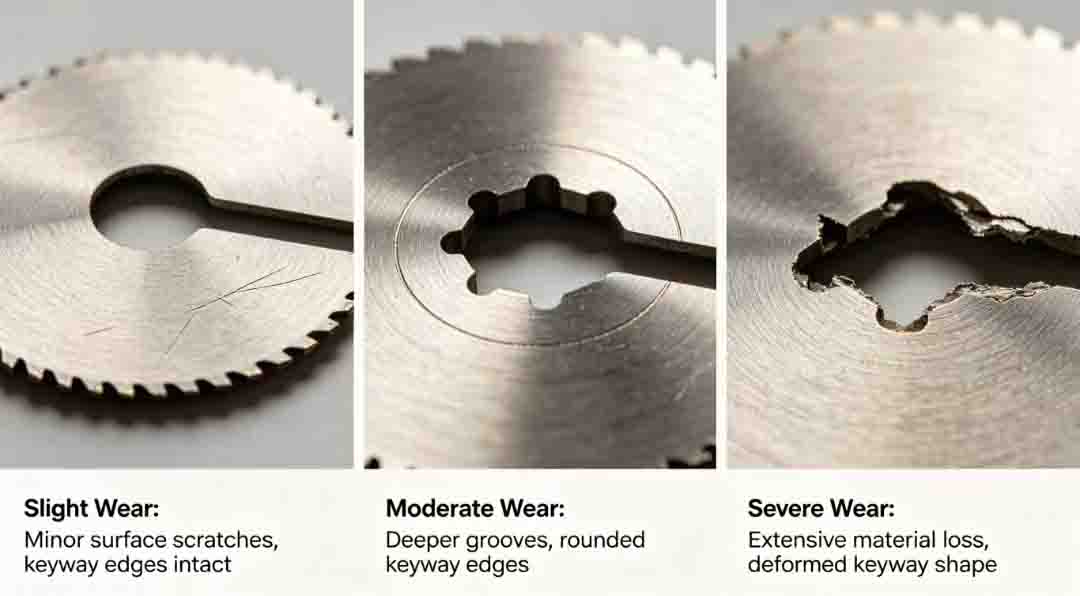

1. キー溝摩耗の3つの典型的な形態

· ライトウェア：キー溝側壁幅の増加 < 厚さ0.1mm、変形なし、ひび割れなし。取り付け後もブレードに若干の遊びがあります。

· 適度な摩耗幅が0.1～0.3mm増加し、キー溝の縁にへこみやわずかな反りが見られる。動作中にブレードが周期的にぐらつく。

· 激しい摩耗幅の増加が0.3mm以上、キー溝の縁にひび割れや欠けが生じる。取り付け後に刃が明らかに偏心しており、適切にスリット加工ができない。

2．修理か廃棄か？判断基準

低速スリット加工用高耐久性円形刃キー溝の摩耗が軽度の場合（幅の増加） < 刃の切れ味が0.1mm程度しか残っておらず、かつ刃にはまだ複数回の研ぎ直しの余地がある場合は、修理をお勧めします。修理費用は新品の刃の価格の約15～25%です。

高速スリット加工用精密合金刃高速運転には高い動的バランスが求められるため、中程度の摩耗（>0.2mm）は、修理後の不安定性による機器事故を防ぐため、直接廃棄することをお勧めします。

ステンレス鋼帯 スリット加工用耐摩耗性円形ブレードキー溝の摩耗が片側のみの場合は、オーバーレイ溶接と再フライス加工による修理が可能です。両側が摩耗している場合、または亀裂が生じている場合は、ブレードを廃棄してください。

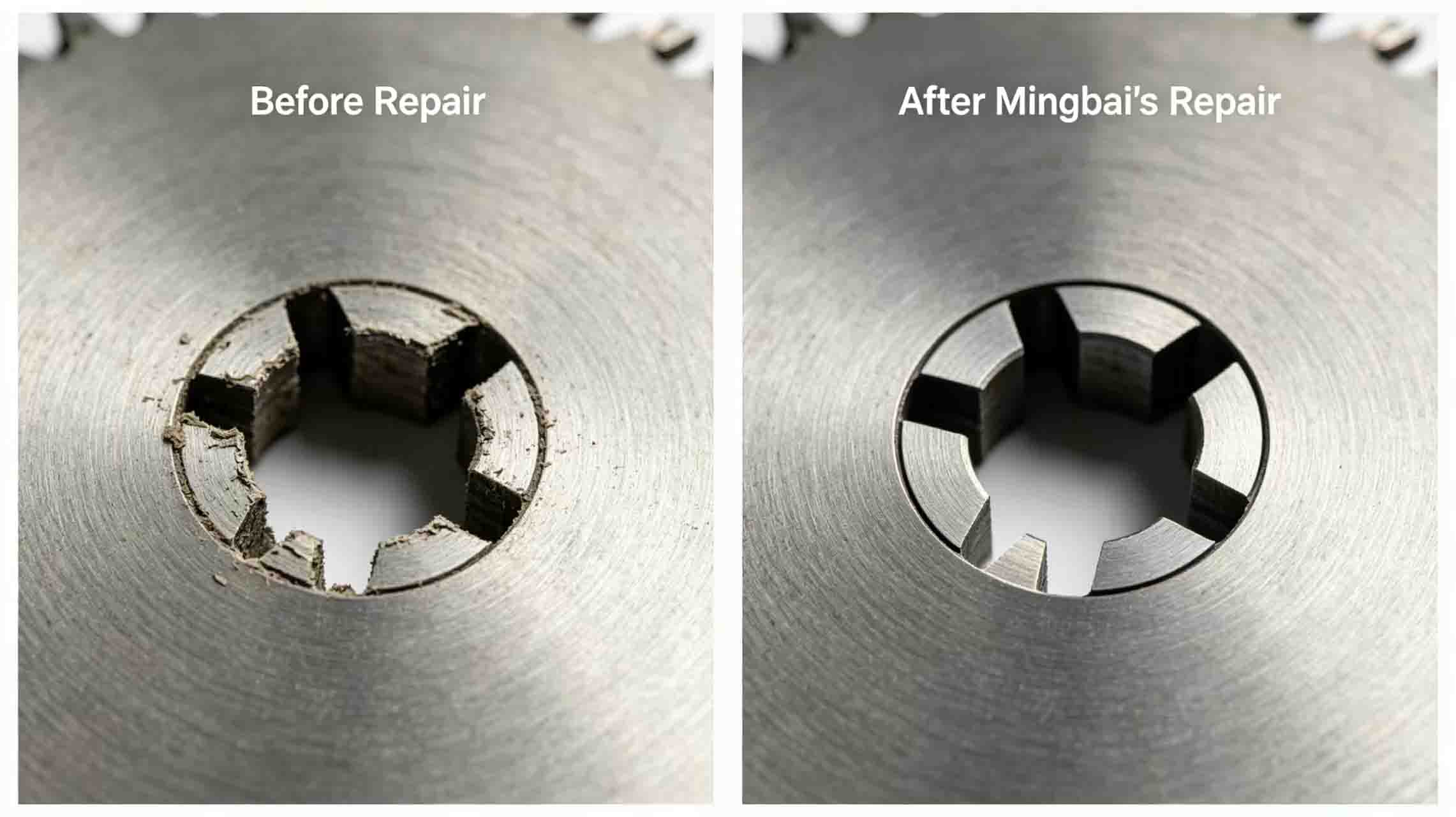

3．詳細な修理方法

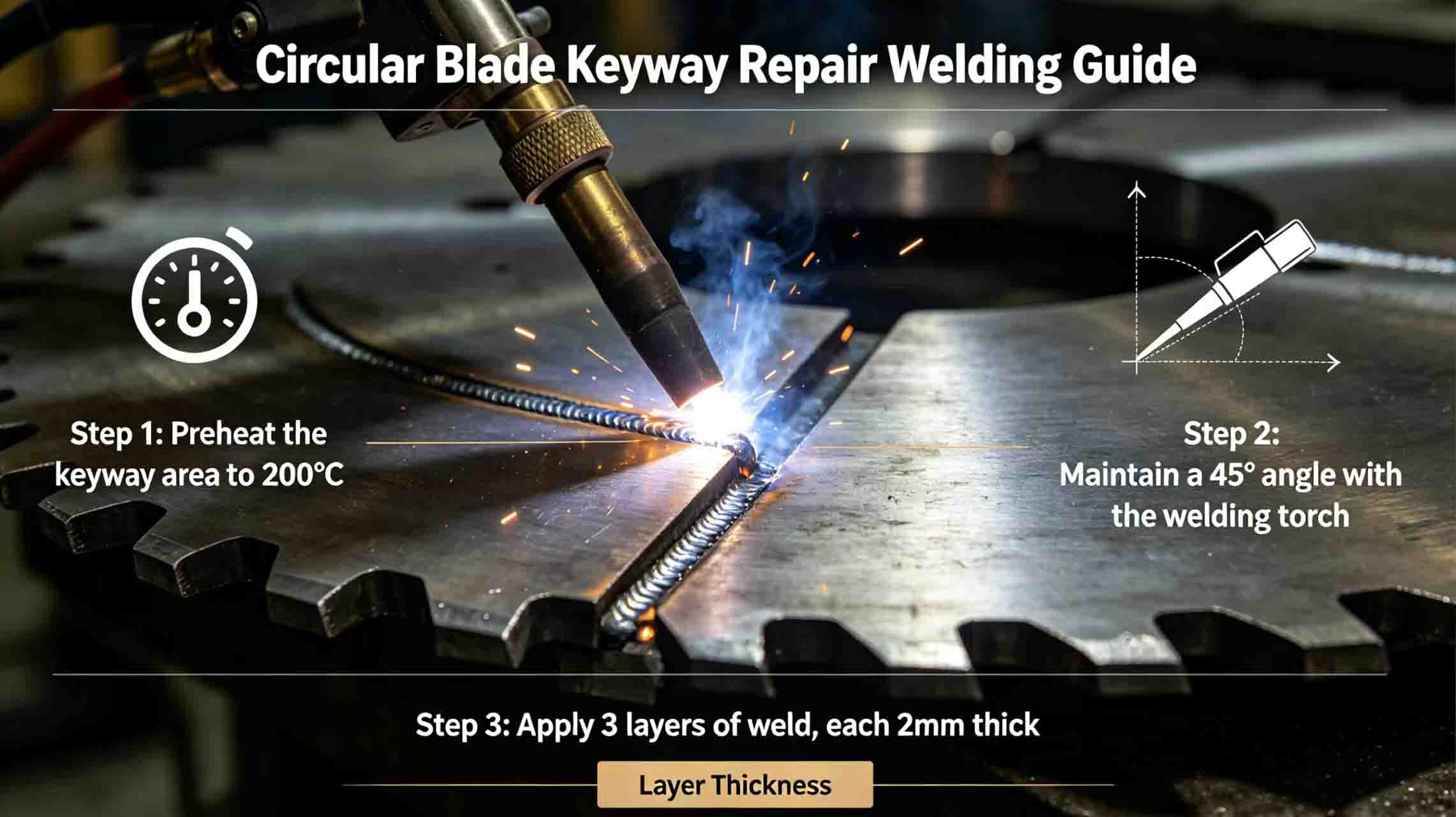

1. オーバーレイ溶接＋再研磨（高速度鋼ブレードに適しています）

・ニッケル系またはコバルト系の溶接棒を使用して、摩耗したキー溝の側壁を肉盛りする。

・溶接後に応力除去のための焼きなまし処理を行う。

・元の寸法に従って、フライス盤でキー溝を再加工します。幅の公差は+0.02/+0.05mmです。

・適している 自動車パネルスリット加工用カスタムブレード.

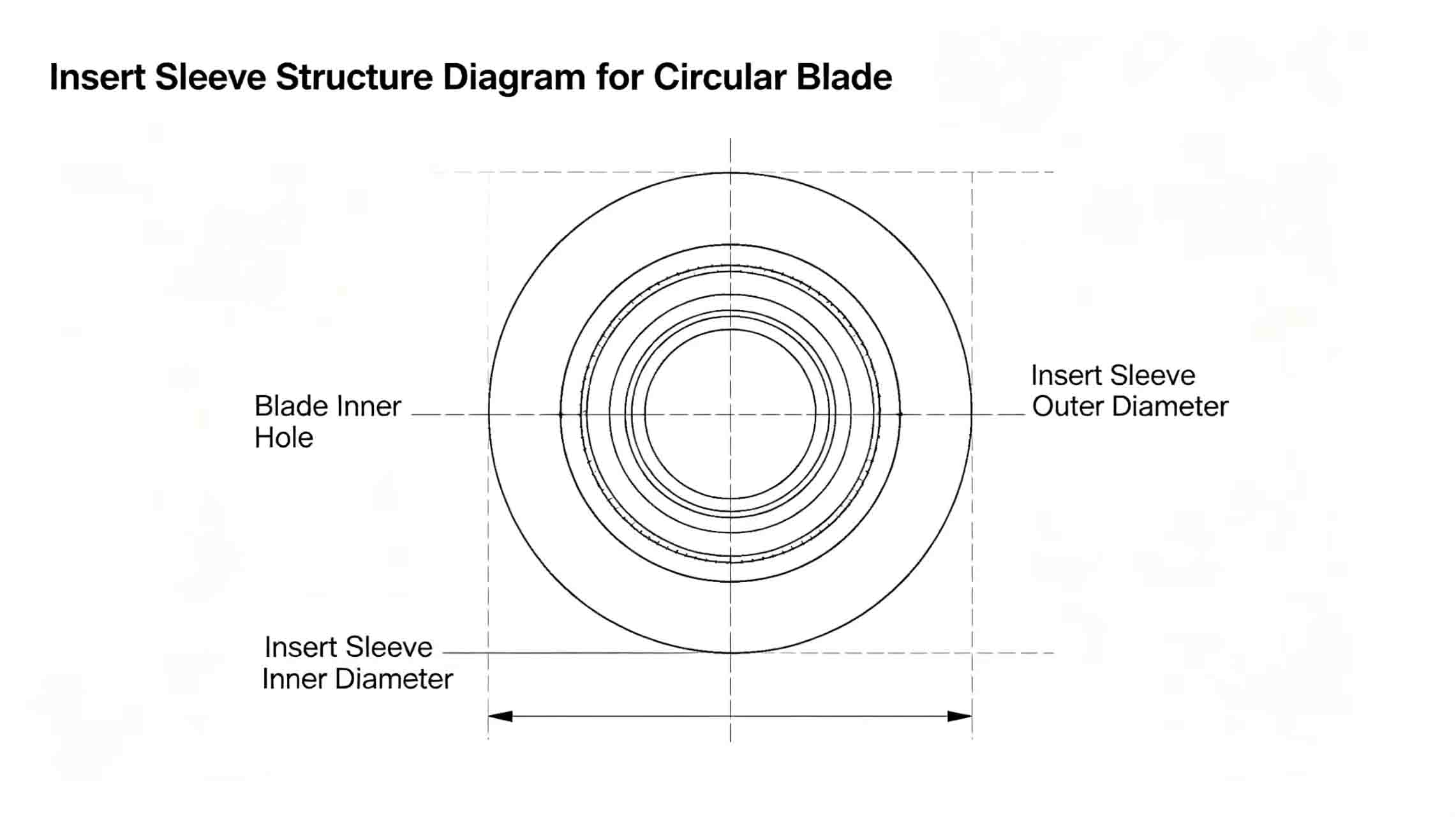

2. ブッシュスリーブ方式（内径の大きいブレードに適しています）

・元の穴を1～2mm広げ、熱処理済みのインナースリーブを圧入する。

・インナースリーブに、元のキー溝の位置から一定の角度だけずらした位置に新しいキー溝を加工する。

・適している 厚板スリット加工用機械刃.

3. 特注の非標準キー（緊急対応）

・摩耗後の実際のキー溝幅を測定し、特大サイズのキー（非標準サイズ）をカスタマイズします。

・一時的な使用のみを想定しており、200時間を超えないことを推奨します。

・バッテリー駆動による緊急時使用に適しています 電極スリット加工用極薄円形ブレード.

4. 修理が推奨されない状況

・キー溝の縁に既に亀裂が入っている（たとえ非常に短い亀裂であっても）。

・刃は5回以上研ぎ直されており、残りの厚みが不足している。

・穴が真円ではなくなり、同心度が0.03mmを超えています。

・小型の円形ブレードで単価が低い場合は、直接交換する方が経済的です。

5. 修理後の検証

修理された精密機械式ブレードは、取り付け前に以下の検査に合格する必要があります。

1. キー溝の幅、深さ、位置は図面の要件を満たしている。

2. 穴の真円度 ≤ 0.005mm。

3. 刃先面の平面度 ≤ 0.003mm。

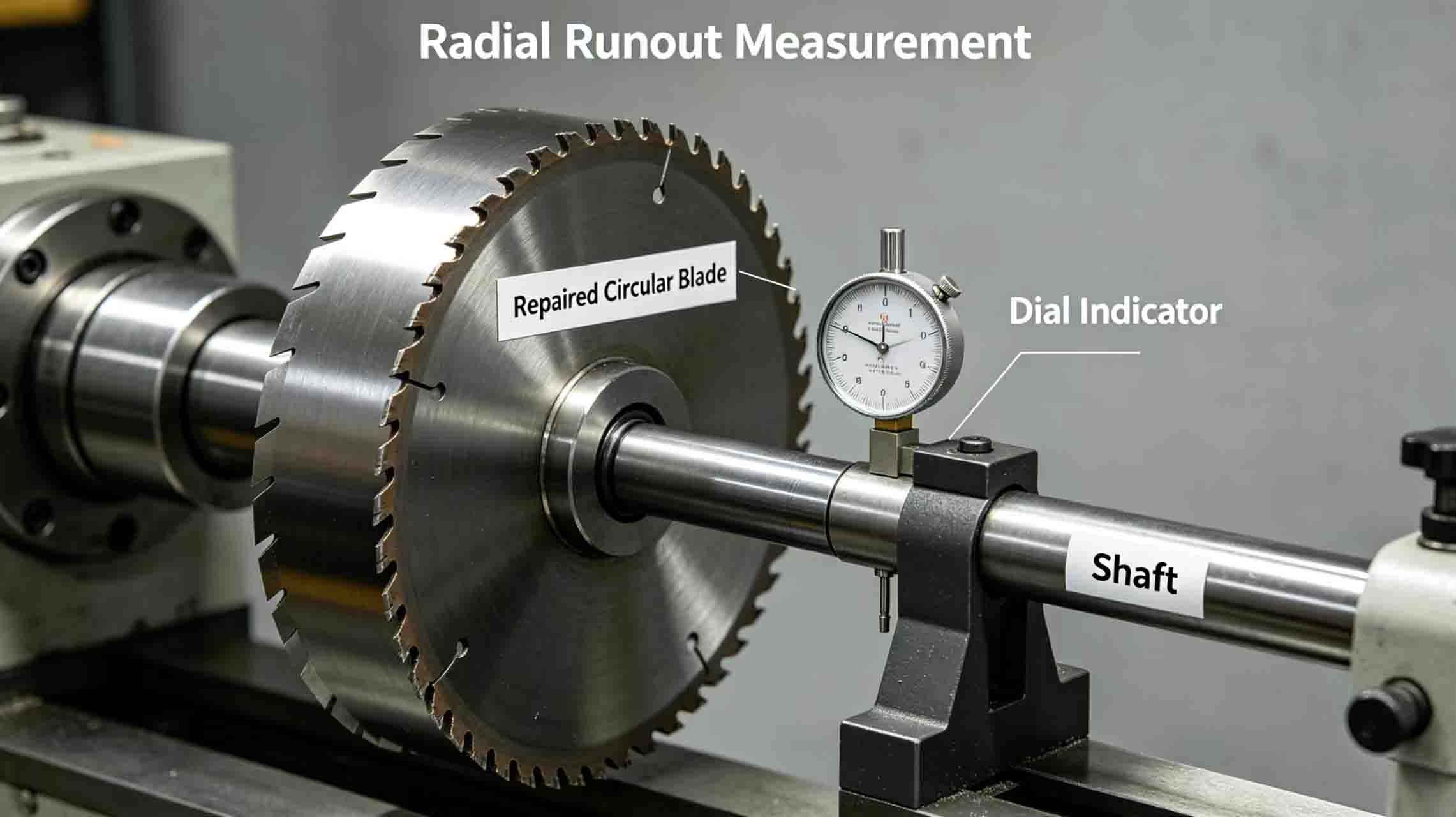

4. シャフト取り付け後の半径方向振れは0.01mm以下。

6. 明柏科技の修理サービス

明柏機械工具科技有限公司は、オーバーレイ溶接、焼きなまし、精密フライス加工、検査などを含む、円形ブレードの穴のキー溝摩耗修理サービスを提供しています。リチウムイオン電池電極スリット加工用超硬ブレードのキー溝修理ソリューションもご提供可能です。また、使用済みブレードのリサイクル評価も承っており、修理または廃棄に関する無料アドバイスも提供いたします。

結論

円形ブレード穴のキー溝の摩耗は、ブレード全体を廃棄することを意味するものではありません。軽度の摩耗はオーバーレイ溶接で修理可能であり、中程度の摩耗は慎重な評価が必要です。重度の摩耗や亀裂のあるブレードは、断固として廃棄する必要があります。明白科技は、専門的な修理技術を用いて、お客様のブレード寿命の延長と工具コストの削減をお手伝いいたします。
